Одноосевой позиционер для роботизированной ячейки: поворот заготовки под сварку и обработку



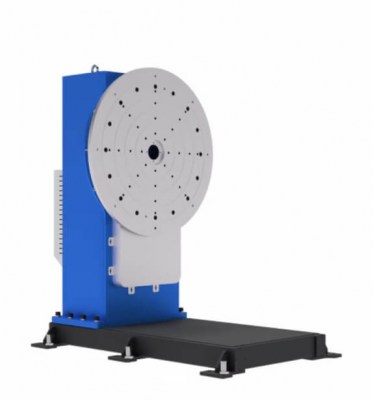

Одноосевой позиционер — стол или кантователь с одной управляемой осью. Деталь закрепляют в оснастке, ось поворачивает её на заданный угол, робот ведёт шов или инструмент в удобном положении. Это не манипулятор, не линейный модуль «вдоль рельса» и не двухосевая рама: в карточке раздела — только поворот вокруг одной оси (вертикальной или горизонтальной — по паспорту конкретной модели).



Экосвар — официальный интегратор роботизированных комплексов. Подбираем одноосевой позиционер к роботу CRP и к ячейке, считаем массу и центр тяжести заготовки, стыкуем ось со шкафом, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.



Страница не заменяет родительский раздел позиционеры для роботизированных комплексов, сварочные роботы и каталог промышленных роботов. Здесь нет SCARA, паллетайзеров и двухосевых H-/L-рам.

Когда достаточно одной оси

Одна ось закрывает задачи, где деталь нужно крутить, а не наклонять во второй плоскости:

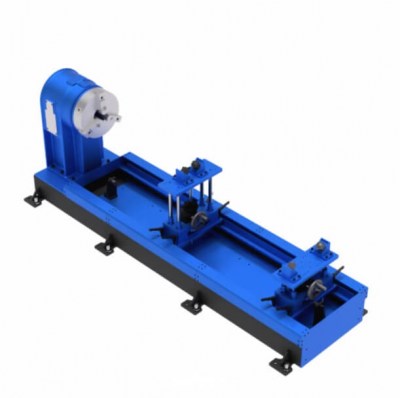

• кольцевой и продольный шов на обечайке, трубе, фланце, валу;
• поворот корпуса или кронштейна «на следующую сторону» без ручного кантования;
• серия однотипных углов с повторяемой установкой в кондукторе;
• синхрон оси позиционера с траекторией сварочного робота (координатная сварка), если второй наклон не требуется.

Если швы «сбоку и снизу» и заготовку надо и крутить, и валить, смотрите двухосевые и рамные позиционеры в общем разделе — одна ось их не заменяет.



Не ставьте одноосевой стол «на всякий случай» на мелкую сборку SCARA и на паллету с мешками.

Как это работает в ячейке

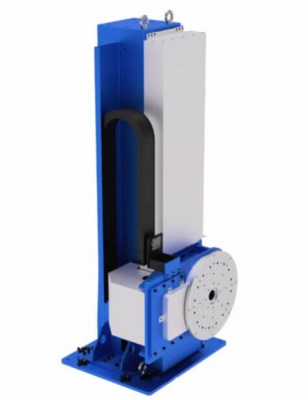

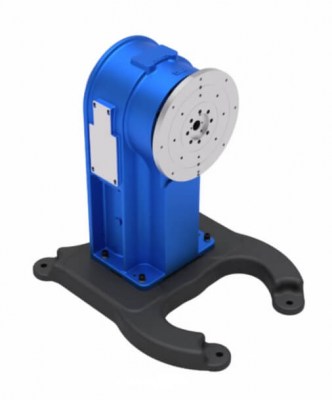

Сервопривод и редуктор вращают планшайбу или цапфы. Контроллер позиционера (или ось в контуре робота) отрабатывает угол, скорость и торможение. Заготовка сидит в оснастке: цанга, кулачки, рама, ложементы. Робот остаётся в своей зоне; доступ к кромке даёт поворот детали, а не обход вокруг цеха.



Точность шва зависит не от «магии оси», а от связки: жёсткость стола, люфт, повтор угла, кондуктор, токоподвод и заземление, согласование скоростей с манипулятором, ограждение и блокировки. Человеческий фактор при ручном перевороте тонны металла уходит — остаётся наладка оснастки и программы.



Нестандартная геометрия решается оснасткой и расчётом центра тяжести, а не универсальной фразой «подходит любая деталь». Смещённый ЦТ на полном вылете даёт удар по редуктору; грузоподъёмность в табличке без момента бесполезна.

Что смотреть при подборе

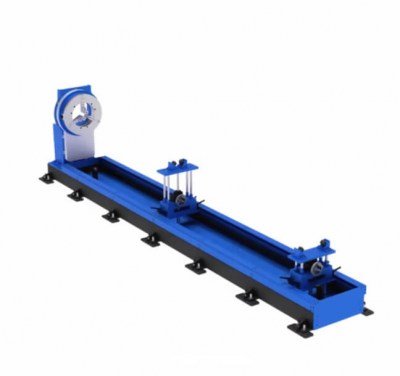

Масса детали с оснасткой, габарит, смещение ЦТ, момент инерции, вертикальная или горизонтальная ось вращения, диаметр планшайбы, сквозное отверстие, токосъём для сварки, класс защиты, фундамент, кабель-каналы. Стыковка со шкафом робота: энкодер, STO, аварийный стоп, синхронизация. Тип процесса (MIG/MAG, TIG, лазер, зачистка) задаёт брызгозащиту, дымоудаление и жёсткость, а не «ещё одну ось в каталог».



Место на участке обычно меньше, чем у рамной двухоси, но «компактность» не отменяет фундамент и зону ограждения. Встройка в действующую линию — это проект ячейки (ПЛК, безопасность, такт).

Связка со сварочным роботом

Манипулятор держит горелку, позиционер подставляет шов. На кольце обечайки робот может стоять, а деталь вращаться; на нескольких сторонах корпуса робот меняет точки, ось доворачивает заготовку. Итог — меньше ручных кантований, стабильнее положение ванны, предсказуемее цикл. Качество соединения растёт, если оснастка и синхрон настроены; сама по себе покупка стола брак не убирает.

Поставка и внедрение

Экосвар закрывает контур: робот, одноосевой позиционер, кондуктор, ограждение, ПНР, обучение. География — Сибирь и Дальний Восток. Телефон 8-800-201-57-43.

Запросить расчёт одноосевого позиционера
