Подъемно-поворотный позиционер WB1LZ
Количество осей - 1 + подъемный механизм

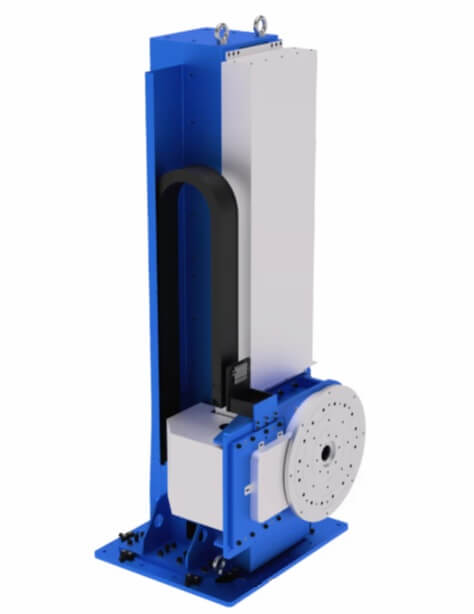

L-позиционер CRP WB1LZ с подъёмной колонной и планшайбой в сварочной ячейке, интеграция Экосвар*
L-позиционер WB1LZ: подъёмная колонна и планшайба 350–2000 кг
WB1LZ — позиционер L-типа с подъёмной колонной: вертикальный ход стойки плюс вращение планшайбы. Изделие поднимают под зону робота, затем крутят для шва и снятия. Номинальная нагрузка: 350 / 700 / 1000 / 2000 кг (WB1LZ-350, WB1LZ-700, WB1LZ5-1000, WB1LZ5-2000). Это не L без подъёма WB1LC, не синхронный подъём двух бабок WB1KZ, не горизонтальный стол WB1SC, не наклонный диск WB1SQ, не рамные кантователи WB1K / WB1KH / WB1LG, не трек WD, не двухосевой L/H-наклон как отдельный тип, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем ход колонны, диаметр планшайбы и класс WB1LZ к роботу CRP, считаем массу, эксцентриситет и момент, стыкуем оси и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB1LC, WB1KZ, WB1SC и двухосевой позиционер.
Чем WB1LZ отличается от WB1LC и WB1KZ
WB1LC — вертикальная L-стойка, только вращение, высота фланца фиксирована. WB1KZ — две бабки с синхронным подъёмом и поворотом длинной рамы/фермы. WB1LZ — одна L-колонна: консольная планшайба едет вверх-вниз, деталь на столе, задней бабки нет. Имеет смысл, когда пост низкий или высокий относительно робота, а изделие снимают/ставят на удобной высоте, без пролёта между центрами.

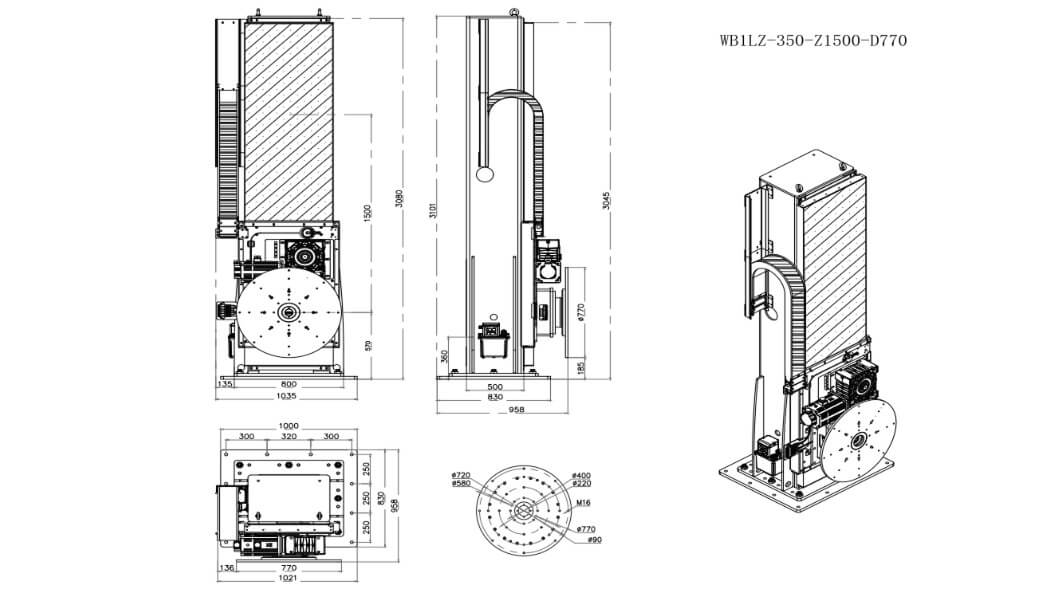

Как устроена колонна
L-стойка, подъём, ось вращения, планшайба, редуктор RV без люфта, фиксация под нагрузкой. Подъём стабилен, без «кивка» консоли. В исходном ТЗ диапазон поворота сведён как ±180° и ±360° по классам — в карточке берут строку паспорта CRP, не смешивают оба значения в одну модель. Повтор вращения: ±0,05 мм на младших, ±0,04 мм на 1000–2000 кг; повтор подъёма ±0,02 мм там, где указан. Эксцентриситет ≤ 200 мм (350–700 кг) и ≤ 250 мм (1000–2000 кг). Консоль + высота усиливают момент: мотор и редуктор берут с запасом, не по «кг на шильдике».
У 1000 и 2000 кг в исходной таблице скорость вращения записана в мм/с — по смыслу оси это °/с (22,7 / 20,3 номинал, 34 / 30,5 макс.); в карточке сверяют единицы с паспортом, без «метров в секунду» на повороте. Мощность поворота 2,0 кВт при 4000 Н·м на 1000 кг — тоже сверка с паспортом.
Линейка WB1LZ
| Параметр | WB1LZ-350 | WB1LZ-700 | WB1LZ5-1000 | WB1LZ5-2000 |
| Номинальная нагрузка | 350 кг | 700 кг | 1000 кг | 2000 кг |
| Оси | 1 вращение + подъём | 1 вращение + подъём | 1 вращение + подъём | 1 вращение + подъём |
| Схема | L-колонна, планшайба | L-колонна, планшайба | L-колонна, планшайба | L-колонна, планшайба |
| Двигатель подъёма | 2,0 кВт / 9,5 Н·м | 3,0 кВт / 14,5 Н·м | 2,3 кВт | 4,4 кВт |
| Скорость подъёма ном. / макс. | 44 / 66 мм/с | 33 / 50 мм/с | по паспорту | по паспорту |
| Повтор подъёма | ±0,02 мм | ±0,02 мм | по паспорту | по паспорту |
| Двигатель поворота (реком.) | 2,0 кВт / 9,5 Н·м | 3,0 кВт / 14,5 Н·м | по паспорту* | 4,3 кВт / 22 Н·м |
| Передача поворота | 257,25:1 | 299,8:1 | 528,545:1 | 590,727:1 |
| Номинальная скорость поворота | 46°/с | 40°/с | 22,7°/с** | 20,3°/с** |
| Макс. скорость поворота | 70°/с | 60°/с | 34°/с** | 30,5°/с** |
| Номинальный выходной момент | 2000 Н·м | 3700 Н·м | 4000 Н·м | 9800 Н·м |
| Повтор вращения | ±0,05 мм | ±0,05 мм | ±0,04 мм | ±0,04 мм |
| Поворот на 180° | 3,8 с | 4,0 с | 7 с | по паспорту |
| Эксцентриситет | ≤ 200 мм | ≤ 200 мм | ≤ 250 мм | ≤ 250 мм |
| Диапазон поворота | по паспорту (±180° / ±360°) | по паспорту | по паспорту | по паспорту |
*Нестыковка кВт и момента — не копировать как факт.
**Единицы в исходном ТЗ указаны как мм/с; на сайте — после сверки с паспортом CRP.
Ход колонны, кабель-цепь и ограждение считают по верхней точке оснастки, не по «средней высоте цеха».
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB1LZ со сварочными роботами CRP на площадках Сибири и Дальнего Востока: подъём колонны, планшайба, токоподвод, ограждение, синхрон осей, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB1LC (L без подъёма), WB1KZ (подъём двух бабок), сварочные роботы.
