Одноосевой позиционер без задней бабки WB1LC
Диаметр планшайбы (мм): 400, 770,
Количество осей: 1
Литой корпус, повышенная жесткость

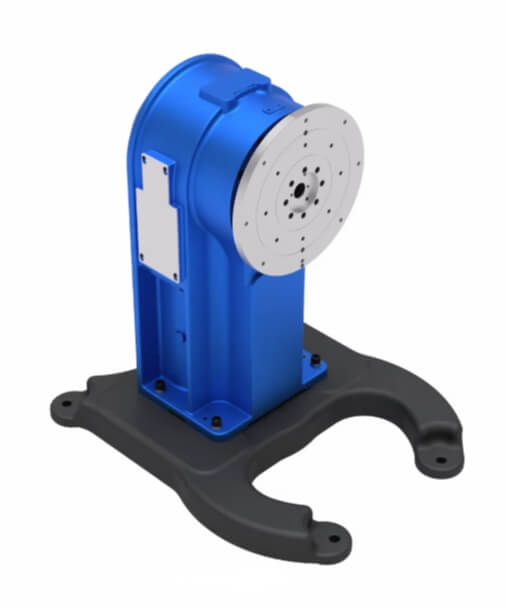

одноосевой L-позиционер CRP WB1LC с вертикальной планшайбой без задней бабки в сварочной ячейке, интеграция Экосвар
Одноосевой L-позиционер WB1LC: вертикальная планшайба 150–500 кг без задней бабки
WB1LC (серия WB1L (C)) — одноосевой позиционер CRP Robot схемы L-типа без задней бабки: вертикальная компактная стойка, одна приводная ось, планшайба с резьбовым рядом под оснастку. Редуктор RV, литая стойка. Номинальная нагрузка: 150 / 250 / 350 / 500 кг (WB1LC-150, WB1LC-250, WB1LC1-350, WB1LC2-500). Это не рамный кантователь WB1K / WB1KC / WB1KKC, не подвижные бабки WB1KH / WB1KHL / WB1KHT, не подъём WB1KZ, не горизонтальный стол WB1SC, не наклонный диск WB1SQ, не трек WD, не двухосевой L/H с наклоном, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем диаметр планшайбы и класс WB1LC к роботу CRP, считаем массу, эксцентриситет и момент, стыкуем ось и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB1SC, WB1SQ, WB1K и двухосевой позиционер.
Чем L-тип WB1LC отличается от стола WB1SC
WB1SC — горизонтальный диск на полу: деталь лежит плашмя, кольцевой шов «как на токарном». WB1LC — вертикальная L-стойка без холостой бабки: изделие консольно на планшайбе, ячейка уже, задней опоры нет. Имеет смысл на компактных и средних узлах, где длина не требует второй бабки, а грузоподъёмность нужна выше, чем у мелкого стола при тех же габаритах пола.
Не рекомендуется ставить WB1LC на балку между двумя бабками — для таких задач подойдет WB1K / WB1KH. Также он не подойдет, если нужен управляемый наклон днища — двухосевые позиционеры. Для фиксированного наклона диска подойдет WB1SQ. Трек WD везёт робота, не деталь.

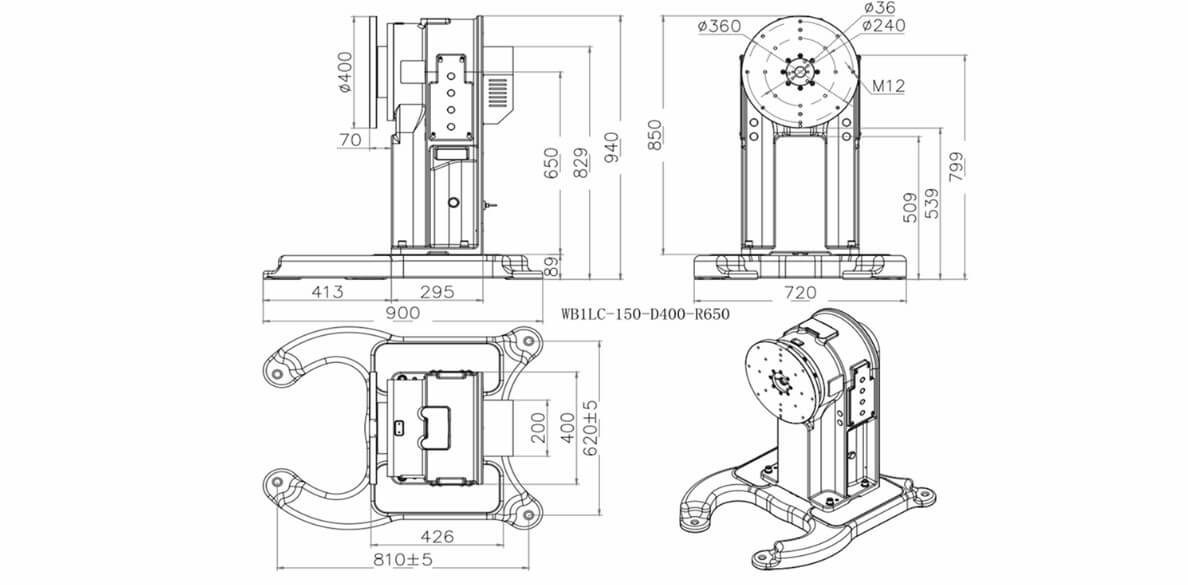

Как устроена стойка
Компактная вертикальная литая конструкция, одна ось, RV без люфта, фиксация под нагрузкой. Планшайба — резьбовые отверстия, смена оснастки без разбора стойки. Диапазон ±360°. Повтор ±0,02 мм (замер при R500). Фланец двигателя: 130 / вал Ø22 мм.
Эксцентриситет в линейке: ≤ 200 мм на 150–250 кг, ≤ 300 мм на 350–500 кг (как в сводной таблице ТЗ). Консоль и смещённый ЦТ дают момент сильнее, чем «кг на шильдике»: редуктор и мотор берут с запасом. Токоподвод 500 А и нестандартный интерфейс мотора — по запросу. В базе — RV; бренд согласовывается отдельно.
Линейка WB1LC
| Параметр | WB1LC-150 | WB1LC-250 | WB1LC1-350 | WB1LC2-500 |
| Номинальная нагрузка | 150 кг | 250 кг | 350 кг | 500 кг |
| Число осей | 1 | 1 | 1 | 1 |
| Схема L | без задней бабки L | без задней бабки L | без задней бабки L | без задней бабки |
| Стойка | литая | литая | литая | литая |
| Двигатель / момент (реком.) | 1,5 кВт / 7,2 Н·м | 2 кВт / 9,5 Н·м | 2 кВт / 9,5 Н·м | 3 кВт / 14,5 Н·м |
| Редуктор | 27C | 50C | 100C | 200C |
| Передаточное число | 184:1 | 246:1 | 152,25:1 | 299,8:1 |
| Номинальная скорость | 65°/с | 48,7°/с | 79°/с | 40°/с |
| Макс. скорость | 98°/с | 73°/с | 118°/с | 60°/с |
| Номинальный выходной момент | 1100 Н·м | 1950 Н·м | 1200 Н·м | 3700 Н·м |
| Эксцентриситет | ≤ 200 мм | ≤ 200 мм | ≤ 300 мм | ≤ 300 мм |
| Повтор (R500) | ±0,02 мм | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Поворот на 180° | 3,0 с | 3,5 с | 2,5 с | 4,0 с |
| Диапазон | ±360° | ±360° | ±360° | ±360° |
| Фланец двигателя | 130 / Ø22 | 130 / Ø22 | 130 / Ø22 | 130 / Ø22 |
Класс 500 кг тише по скорости и дольше на 180°: запас в моменте 3700 Н·м и редукторе 200C. Момент считают по вылету оснастки, не по массе в одиночку.
Поставка и внедрение

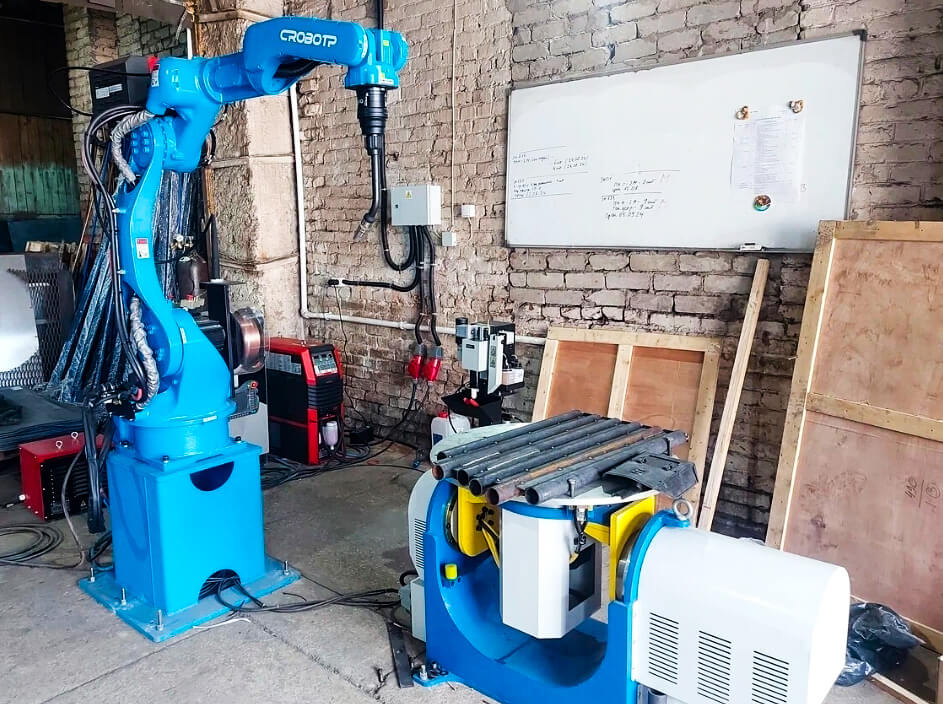

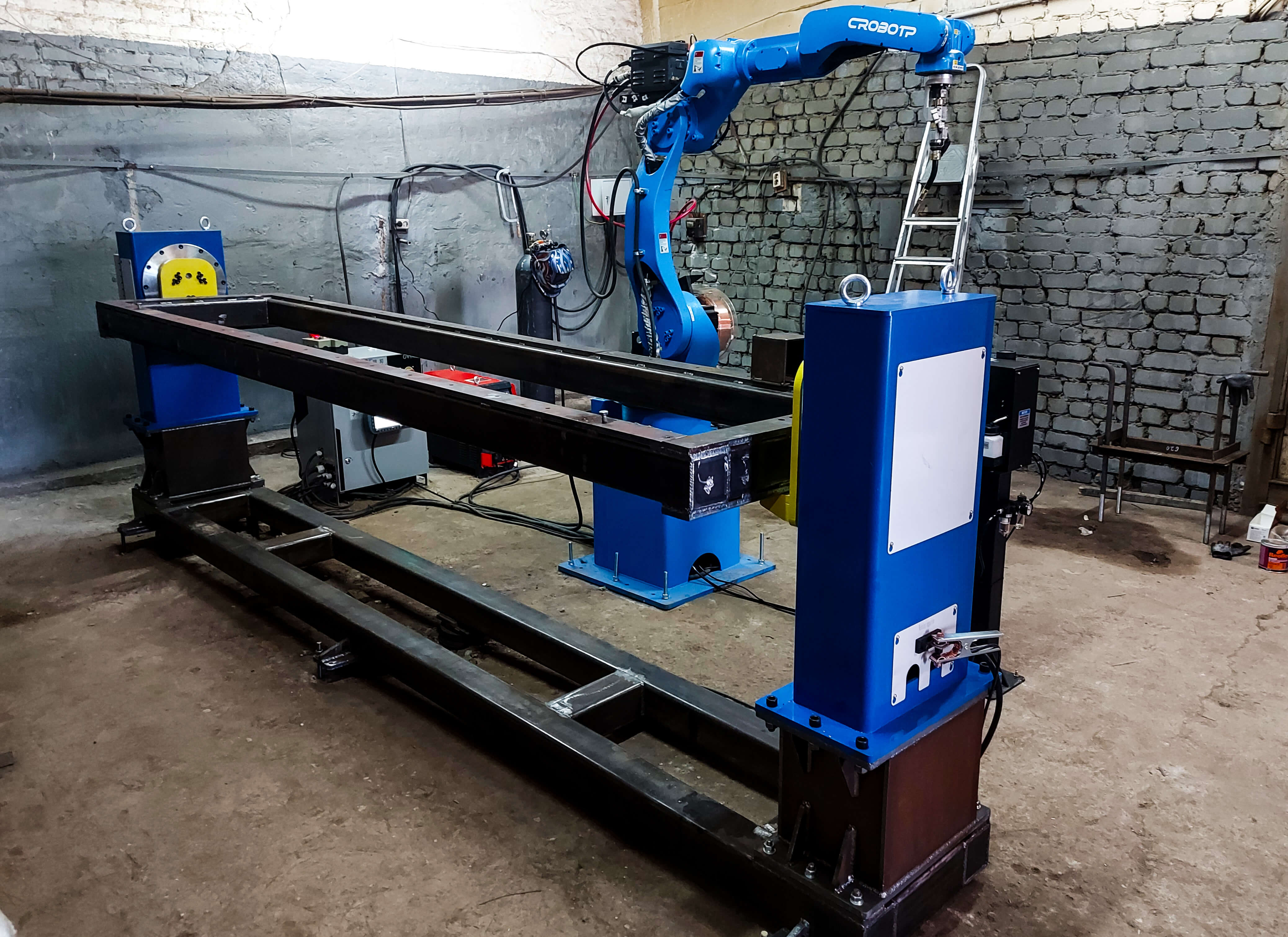

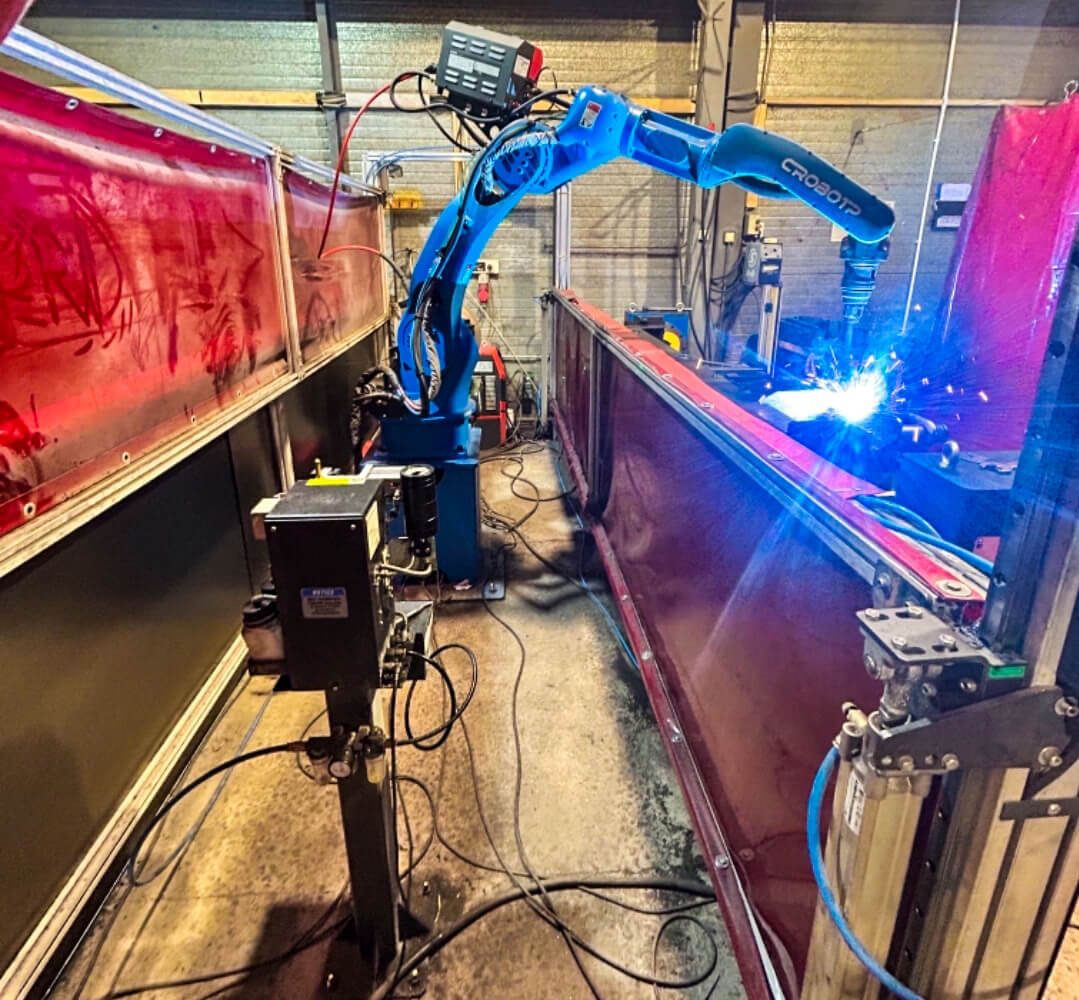

Официальный интегратор роботизированных комплексов Экосвар внедряет WB1LC со сварочными роботами CRP на площадках Сибири и Дальнего Востока: L-стойка, планшайба, токоподвод, ограждение, синхрон оси, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB1SC (горизонтальный стол), сварочные роботы.
Запросить расчёт WB1LC
