Одноосевой позиционер вертикального типа WB1S
Диаметр планшайбы (мм): 770
одноосевой горизонтальный позиционер CRP WB1SC с дисковой планшайбой в сварочной ячейке, интеграция Экосвар*
Одноосевой позиционер WB1S: горизонтальный стол-планшайба 250–2500 кг

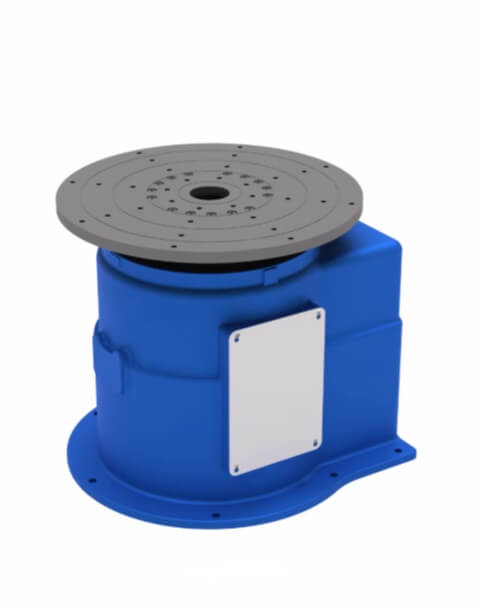

WB1SC — одноосевой горизонтальный позиционер CRP Robot с дисковым столом (планшайбой) для сварки, сборки и обработки компактных и среднегабаритных изделий. Одна ось вращения, редуктор RV, резьбовые отверстия под оснастку. Номинальная нагрузка: 250 / 500 / 750 / 1500 / 2500 кг. Это не рамный кантователь WB1K / WB1KC (привод + холостая бабка под длинную балку), не двухосевой L/H-наклон, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем диаметр планшайбы и класс WB1S к роботу CRP, считаем массу, эксцентриситет и момент, стыкуем ось и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB1K, WB1KC, обзор одноосевых позиционеров и двухосевой позиционер.
Где уместен WB1SC
Кольцевой и позиционный шов на фланце, обечайке небольшой длины, корпусе, кронштейне, узле, который ставится на стол, а не растягивается между двумя стойками. Робот остаётся в зоне досягаемости, планшайба крутит деталь, оснастка садится на резьбовой ряд. Компактные габариты проще вписать в ячейку, чем раму WB1K.
Не ставьте WB1SC на длинную балку и каркас на всю длину цеха — это WB1K / WB1KC. Не ставьте на корпуса, где нужен наклон днища — двухосевые позиционеры. Мелкая сборка SCARA и паллеты — другие разделы.
Как устроен стол

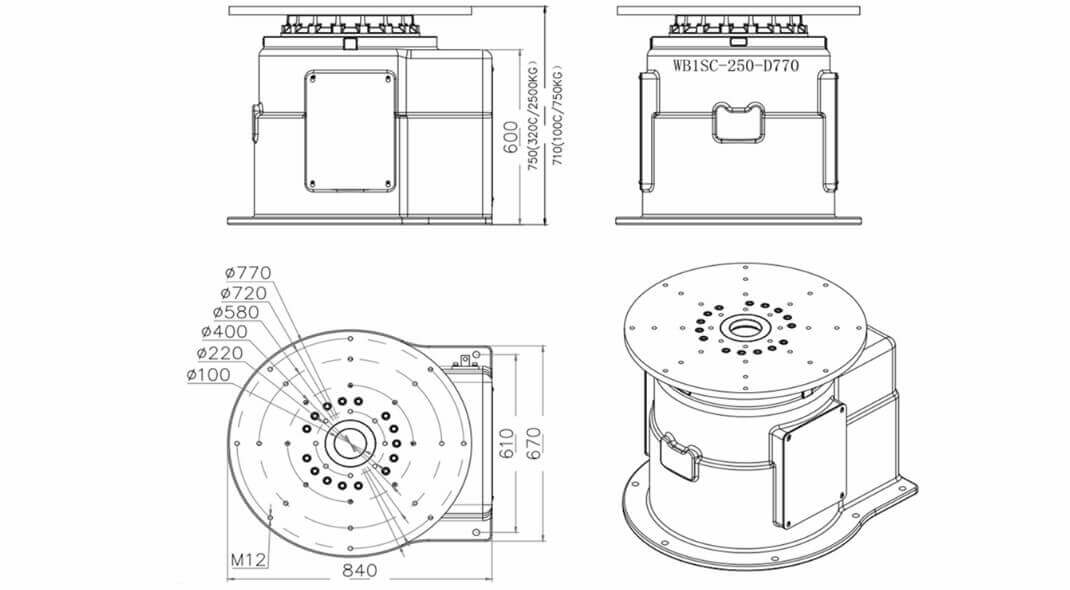

Горизонтальная компоновка: одна ось, дисковая планшайба, прецизионный редуктор RV без люфта, фиксация под дугой. Варианты планшайбы под изделие. Диапазон ±360°. Повтор ±0,02 мм (замер при R500). Допустимый эксцентриситет ≤ 200 мм (шире, чем 150 мм у рам WB1K) — смещённый ЦТ всё равно требует запаса по мотору и редуктору.
Фланцы двигателя: 130 / вал Ø22 мм на младших классах, 180 / вал Ø35 мм на тяжёлых. Нестандартный интерфейс мотора, диаметр стола и токоподвод 500 А — по запросу. В базе — RV; бренд редуктора согласовывается отдельно.
Линейка WB1S
| Параметр | WB1S-250 | WB1S-500 | WB1S-750 | WB1S-1500 | WB1S-2500 |
| Номинальная нагрузка | 250 кг | 500 кг | 750 кг | 1500 кг | 2500 кг |
| Число осей | 1 | 1 | 1 | 1 | 1 |
| Компоновка | горизонт. планшайба | горизонт. планшайба | горизонт. планшайба | горизонт. планшайба | горизонт. планшайба |
| Двигатель / момент (реком.) | 1,5 кВт / 7,2 Н·м | 2 кВт / 9,5 Н·м | 3 кВт / 14,5 Н·м | 4,3 кВт / 22 Н·м | 4,3 кВт / 22 Н·м* |
| Редуктор | 27C | 50C | 100C | 200C | 320C |
| Передаточное число | 184:1 | 246:1 | 152:1 | 204:1 | 249:1 |
| Номинальная скорость | 65°/с | 48,7°/с | 79°/с | 58°/с | 48°/с |
| Макс. скорость | 98°/с | 73°/с | 118°/с | 88°/с | 72°/с |
| Номинальный выходной момент | 1100 Н·м | 1950 Н·м | 1200 Н·м | 2500 Н·м | 4600 Н·м |
| Эксцентриситет | ≤ 200 мм | ≤ 200 мм | ≤ 200 мм | ≤ 200 мм | ≤ 200 мм |
| Повтор (R500) ±0,02 мм | ±0,02 мм | ±0,02 мм | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Поворот на 180° | 2,5 с | 3,0 с | 2,5 с | 3,0 с | 4,5 с |
| Диапазон | ±360° | ±360° | ±360° | ±360° | ±360° |
| Фланец двигателя | 130 / Ø22 | 130 / Ø22 | 130 / Ø22 | 180 / Ø35 | 180 / Ø35 |
*Мощность 2500 кг в исходном ТЗ указана в одной ячейке с 1500 кг (4,3 кВт / 22 Н·м); момент на выходе у 2500 кг — 4600 Н·м, редуктор 320C. При большом эксцентриситете мотор и редуктор берут с запасом, не по «кг на шильдике».
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB1S со сварочными роботами CRP на площадках Сибири и Дальнего Востока: планшайба, оснастка, токоподвод, ограждение, синхрон оси, ПНР, обучение. Телефон 8-800-201-57-43.
Запросить расчёт WB1S
Email: sales@ecosvar.com
Телефон: +7 (3952) 745-543
Бесплатно по России: 8-800-201-57-43
Смежные страницы: позиционеры, WB1K (рамный), сварочные роботы.
