Одноосевой позиционер с холостой задней бабкой WB1K
Грузоподъемность (кг): 500, 1000, 1500

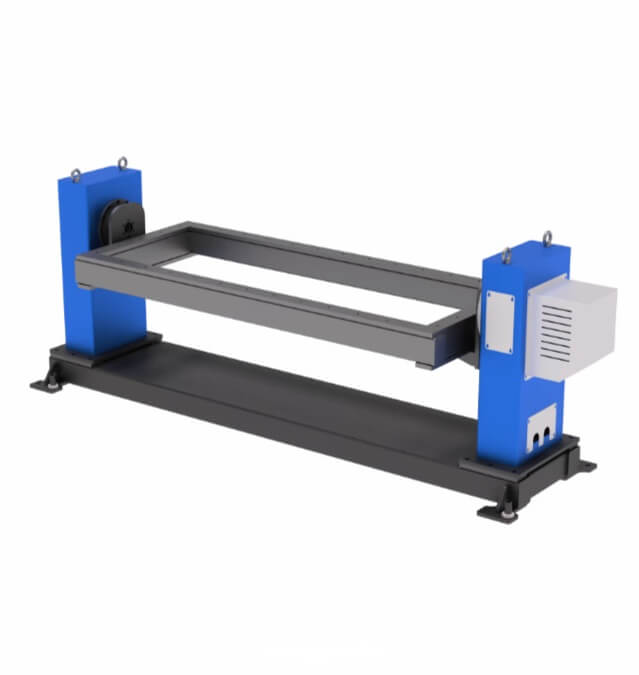

одноосевой рамный позиционер CRP WB1K с длинной заготовкой в сварочной ячейке, интеграция Экосвар
Одноосевой рамный позиционер WB1K: сварка протяжённых изделий 500–1500 кг
WB1K — одноосевой рамный позиционер CRP Robot (линейка GROBOTP) для роботизированной сварки длинных и габаритных заготовок. Приводная стойка и холостая опора крутят деталь вокруг одной горизонтальной оси; рама распределяет массу по длине и держит жёсткость под швом. Номинальная нагрузка в линейке: 500 / 1000 / 1500 кг (WB1K-500, WB1K-1000, WB1K-1500). Это не двухосевой L/H-наклон, не поворотный стол-планшайба, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем длину рамы и класс WB1K к роботу CRP, считаем массу, стыкуем ось со шкафом, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует двухосевой позиционер, одноосевой позиционер как обзор типов и сварочные роботы. Здесь конкретная рама WB1K.
Где уместен WB1K
Протяжённые изделия, которые выгоднее крутить в раме, а не наклонять второй осью: балки, каркасы, длинные сварные узлы, несимметричные конструкции на ложементах. Робот остаётся в зоне досягаемости, рама подставляет продольный и кольцевой шов, оснастку меняют без разбора стойки.
Не ставьте WB1K на мелкую сборку SCARA, на паллету и на корпуса, где нужен наклон «днищем к горелке» — это двухосевые позиционеры. Чистый короткий фланец на планшайбе часто закрывает компактный одноосевой стол, а не рама 500–1500 кг.
Как устроена рама

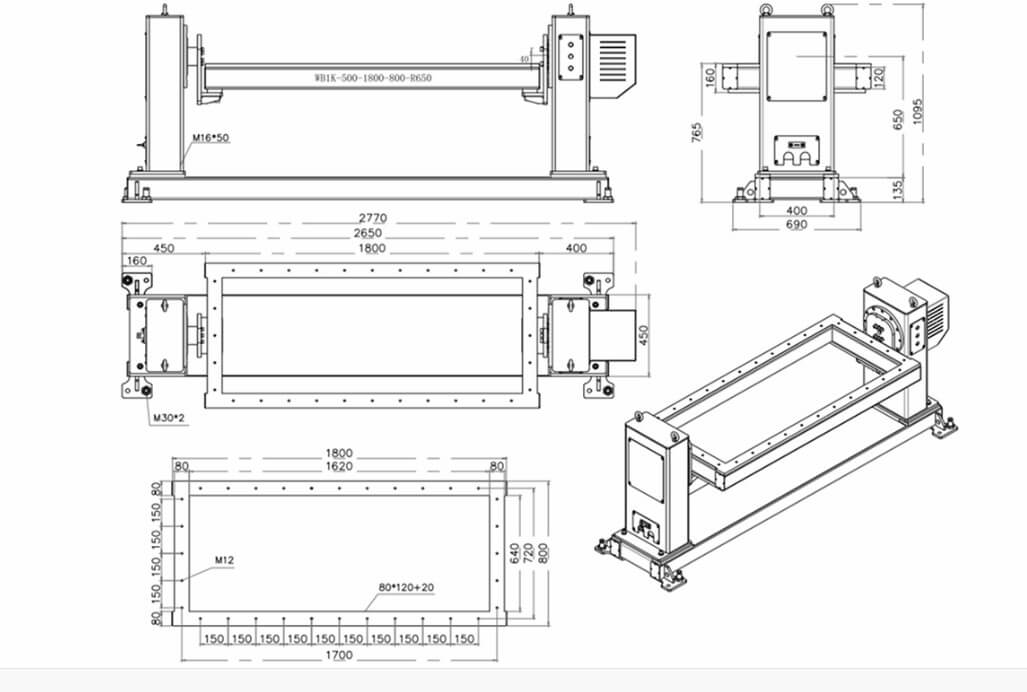

Одна ось: мотор-редуктор на ведущей стойке, холостая бабка на второй. Усиленная стальная рама (пластина 80×120 + 20 мм, закалка и снятие напряжений) снижает прогиб по длине. Стойки — чугун с шаровидным графитом и/или высокопрочная сталь, литые или сварные; фланец — литая сталь. Ведомая бабка: двухрядный подшипник, литой фланец, полый вывод кабеля.
Диапазон поворота ±360°. Повтор ±0,02 мм (замер при R500). Допустимый эксцентриситет ≤ 150 мм; выше — двигатель и редуктор большего момента, иначе рывок и износ. Длину и ширину рамы подбирают под деталь: при удлинении рамы меняют редуктор и мотор.
Токоподвод: стандарт 70 мм² под 350 А; опция 140 мм² под 500 А, чтобы не греть привод. Оснастка садится на раму и меняется оперативно.
Линейка WB1K
| Параметр | WB1K-500 | WB1K-1000 | WB1K-1500 |
| Номинальная нагрузка | 500 кг | 1000 кг | 1500 кг |
| Число осей | 1 | 1 | 1 |
| Двигатель / момент (реком.) | 2 кВт / 9,5 Н·м | 3 кВт / 14,5 Н·м | 4,3 кВт / 22 Н·м |
| Редуктор | 40E (рама ≥3000 — 80E) | 110E (рама ≥3000 — 160E) | 160E |
| Передаточное число | 153:1 | 175,28:1 | 171:1 |
| Номинальная скорость | 78°/с | 68°/с | 70°/с |
| Макс. скорость | 117°/с | 102°/с | 105°/с |
| Номинальный выходной момент | 1150 Н·м | 2000 Н·м | 3000 Н·м |
| Эксцентриситет | ≤ 150 мм | ≤ 150 мм | ≤ 150 мм |
| Повтор (R500) | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Поворот на 180° | 2,5 с | 3,0 с | 3,0 с |
| Диапазон | ±360° | ±360° | ±360° |
| Фланец двигателя | 130 / вал Ø22 / шпонка 8 | 130/Ø22/8 и 180/Ø35/10 | 130/Ø22/8 и 180/Ø35/10 |
| Страна происхождения | Китай | Китай | Китай |
В базе — редуктор RV; бренд по согласованию. Нестандартные длина рамы, стойки, интерфейс мотора — по чертежу. Момент считают по эксцентриситету и оснастке, не только по «кг в шильдике».
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB1K со сварочными роботами CRP на площадках Сибири и Дальнего Востока: рама, кондуктор, токоподвод, ограждение, синхрон оси, ПНР, обучение. Телефон 8-800-201-57-43.
Запросить расчёт WB1K
