Подъемно-поворотный позиционер WB1KZ
Количество осей - 1

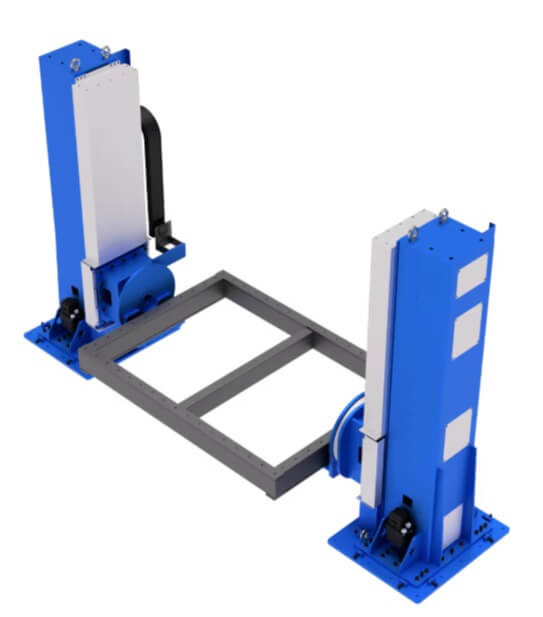

позиционер CRP WB1KZ с синхронным подъёмом бабок и крупной сварной рамой в ячейке, интеграция Экосвар*
Позиционер WB1KZ: синхронный подъём бабок и поворот 1000–2000 кг
WB1KZ — позиционер CRP Robot для крупногабаритных металлоконструкций, рам и ферм, когда мало одного вращения: нужно ещё поднять или опустить изделие под зону робота. Передняя и задняя бабки поднимаются синхронно (без перекоса оси); отдельный привод крутит заготовку в диапазоне ±360°. В паспорте: 2 синхронные подъёмные оси + 1 ось переворота (всего 3). Нагрузка: 1000 кг и 2000 кг в двух исполнениях. Это не одноосевые рамы WB1K / WB1KC / WB1KKC, не подвижная бабка WB1KH / WB1KHL / WB1KHT, не стол WB1SC / WB1SQ, не двухосевой L/H-наклон заготовки как отдельный тип, не трек WD, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем ход подъёма, межцентровое и класс WB1KZ к роботу CRP, считаем массу, эксцентриситет и момент, стыкуем оси и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB1K, WB1KH, двухосевой позиционер и сварочные роботы.
Зачем подъём бабок, а не только поворот
Робот стоит на полу или на треке с фиксированной высотой фланца. Рама и ферма разной строительной высоты: без подъёма горелка упирается в вылет или варит в неудобной зоне. Синхронный подъём обеих бабок держит ось прямой; перекос одной стойки рвёт оснастку и бьёт по редуктору. Поворот даёт доступ по длине и к «нижней» кромке после переворота. Оснастка садится на бабки под конкретную металлоконструкцию.
Не рекомендуется ставить WB1KZ на короткий фланец на планшайбе — подойдет WB1SC. Не ставьте трубу сквозь ось — WB1KHT. Не ставьте, если нужен свободный наклон в двух плоскостях без схемы «две бабки + подъём» — смотрите двухосевые позиционеры. Трек WD двигает робота, не раму.

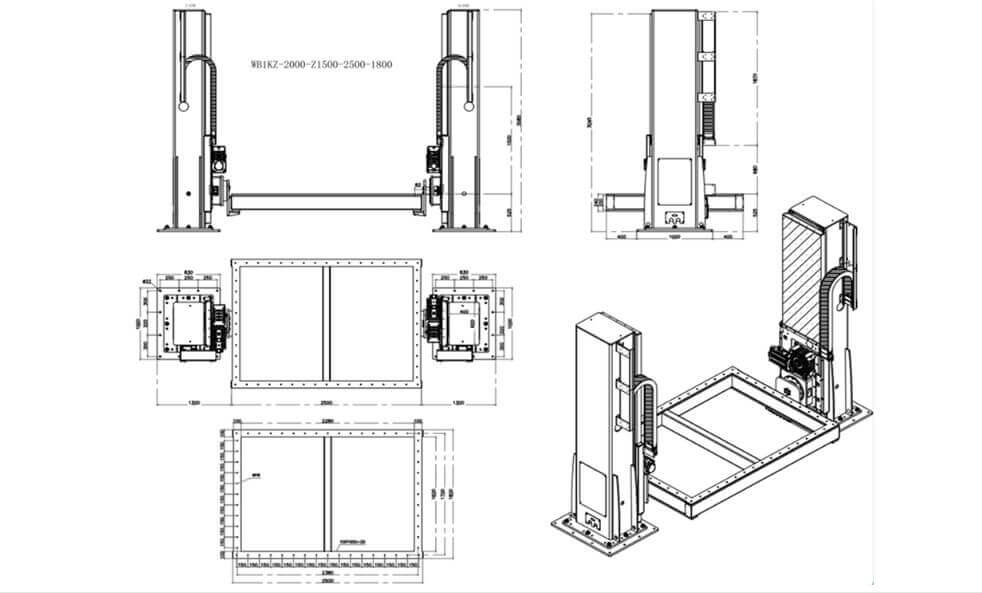

Как устроена схема
Жёсткая база, направляющие промышленного класса, синхронный подъём передней и задней бабок, поворотный привод на полный оборот. Устойчивость при динамике массивной детали. Диапазон поворота ±360°. Эксцентриситет ≤ 150 мм. Повтор ±0,04 мм.
Два исполнения 2000 кг в ТЗ различаются редуктором и темпом: одно ближе к «быстрому» повороту (65°/с, 180° за 3,5 с, момент 4400 Н·м), другое — к тихоходному (22,7°/с, 180° за 7,0 с, момент 4000 Н·м, передача 528,54:1). Мощность подъёма: 2,3 / 4,4 / 2,0 кВт; скорость подъёма 44–66 и 33–50 мм/с (для тихоходного 2000 кг скорость подъёма в исходной таблице не заполнена — берут из паспорта CRP). Строку двигателя поворота 2,0 кВт при 4000 Н·м на выходе не копируют как факт без сверки с паспортом.
Линейка WB1KZ
| Параметр | WB1KZ-1000 | WB1KZ-2000 (исп. 1) | WB1KZ-2000 (исп. 2) |
| Номинальная нагрузка | 1000 кг | 2000 кг | 2000 кг |
| Оси | 2 подъёма синхронно + 1 поворот | 2 подъёма синхронно + 1 поворот | 2 подъёма синхронно + 1 поворот |
| Двигатель поворота / момент (реком.) | 4,3 кВт / 22 Н·м | 5 кВт / 28 Н·м | по паспорту* |
| Передаточное число (поворот) | 171:1 | 185:1 | 528,54:1 |
| Номинальная скорость поворота | 70°/с | 65°/с | 22,7°/с |
| Макс. скорость поворота | 105°/с | 97°/с | 34°/с |
| Номинальный выходной момент | 3000 Н·м | 4400 Н·м | 4000 Н·м |
| Эксцентриситет | ≤ 150 мм | ≤ 150 мм | ≤ 150 мм |
| Повтор | ±0,04 мм | ±0,04 мм | ±0,04 мм |
| Поворот на 180° | 3,0 с | 3,5 с | 7,0 с |
| Диапазон поворота | ±360° | ±360° | ±360° |
| Двигатель подъёма | 2,3 кВт | 4,4 кВт | 2,0 кВт |
| Скорость подъёма | 44–66 мм/с | 33–50 мм/с | по паспорту |
Момент и ход подъёма считают по самой высокой и самой смещённой раме, не по «средней ферме цеха». Стыковка с роботами CRP и источниками — в контуре ячейки (синхрон подъёма, STO, ограждение)
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB1KZ со сварочными роботами CRP на площадках Сибири и Дальнего Востока: синхронный подъём, поворот, оснастка, токоподвод, ограждение, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB1KHL (фланцы рамы без подъёма), сварочные роботы.
