Одноосевой позиционер с подвижной задней бабкой и креплением для рамы WB1KHL
Большой диапазон решений
Литой чугунный корпус

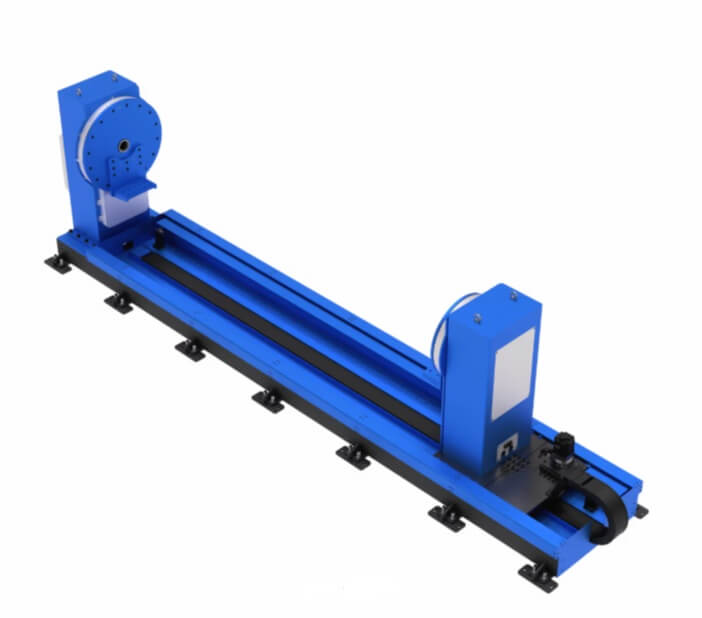

одноосевой позиционер CRP WB1KHL с фланцами под сварную раму и подвижной задней бабкой в ячейке, интеграция Экосвар*
Одноосевой позиционер WB1KHL: фланцы под раму, подвижная бабка 500–2000 кг
WB1KHL — одноосевой позиционер CRP Robot для рамных и протяжённых изделий разной длины. Одна приводная ось; холостая задняя бабка едет по линейным направляющим. На обеих бабках — фланцы под рамы и сборочные элементы: конструкция держится соосно, как между центрами токарного, а не лежит на ложементах одной балки. Номинальная нагрузка: 500 / 1000 / 2000 кг (WB1KHL-500, WB1KHL-1000, WB1KHL-2000). Это не WB1KH (подвижная бабка без акцента на рамные фланцы), не фиксированная рама WB1K / WB1KC, не быстрая оснастка WB1KKC, не стол WB1SC / WB1SQ, не двухосевой L/H, не трек WD, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем ход бабки, фланец рамы и класс WB1KHL к роботу CRP, считаем массу, эксцентриситет и момент, стыкуем ось и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB1KH, WB1K, WB1KKC и двухосевой позиционер.
Чем WB1KHL отличается от WB1KH и WB1K
WB1K — длина рамы задана. WB1KH — задняя бабка едет, деталь чаще зажимают как длинномер. WB1KHL — та же регулировка межцентрового плюс фланцевые крепления на передней и задней бабках: сварная рама, каркас, ферма ставятся как изделие между фланцами. Усиленная база и направляющие промышленного класса держат соосность и динамику крупной рамы.
Не ставьте WB1KHL на короткий фланец на планшайбе — WB1SC. Не ставьте, если нужен управляемый наклон днища — двухосевые позиционеры. Трек WD везёт робота, не раму.
Как устроена ось
Приводная бабка, подвижная холостая на линейных направляющих, фланцы под раму с двух сторон, усиленная база. Вращение без люфта. Диапазон ±360°. Эксцентриситет ≤ 150 мм. Повтор: ±0,02 мм на 500–1000 кг, ±0,04 мм на 2000 кг.
Класс 2000 кг спокойнее и тяжелее по редуктору: номинал 22,7°/с, макс. 34°/с, 180° за 7 с, передача 528,545:1, момент 4000 Н·м. В исходном ТЗ у 2000 кг указано 2 кВт / 9,5 Н·м при 4000 Н·м на выходе — в карточке мощность сверяют с паспортом CRP, без копирования явной нестыковки как «факта».
Линейка WB1KHL
| Параметр | WB1KHL-500 | WB1KHL-1000 | WB1KHL-2000 |
| Номинальная нагрузка | 500 кг | 1000 кг | 2000 кг |
| Число осей | 1 | 1 | 1 |
| Бабки | фланцы под раму, задняя подвижная | фланцы под раму, задняя подвижная | фланцы под раму, задняя подвижная |
| Двигатель / момент (реком.) | 2 кВт / 9,5 Н·м | 3 кВт / 14,5 Н·м | по паспорту* |
| Передаточное число | 153:1 | 175,28:1 | 528,545:1 |
| Номинальная скорость | 78°/с | 68°/с | 22,7°/с |
| Макс. скорость | 117°/с | 102°/с | 34°/с |
| Номинальный выходной момент | 1150 Н·м | 2000 Н·м | 4000 Н·м |
| Эксцентриситет | ≤ 150 мм | ≤ 150 мм | ≤ 150 мм |
| Повтор | ±0,02 мм | ±0,02 мм | ±0,04 мм |
| Поворот на 180° | 2,5 с | 3,0 с | 7 с |
| Диапазон | ±360° | ±360° | ±360° |
Ход бабки и фундамент считают по самой длинной раме в номенклатуре. Стыковка с роботами CRP и внешними источниками — в контуре ячейки.
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB1KHL со сварочными роботами CRP на площадках Сибири и Дальнего Востока: фланцы под раму, подвижная бабка, токоподвод, ограждение, синхрон оси, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB1KH (подвижная бабка без рамных фланцев), сварочные роботы.
