Одноосевой позиционер с подвижной задней бабкой WB1KH
Количество осей - 1
Литой чугунный корпус
Большой дианазон решений

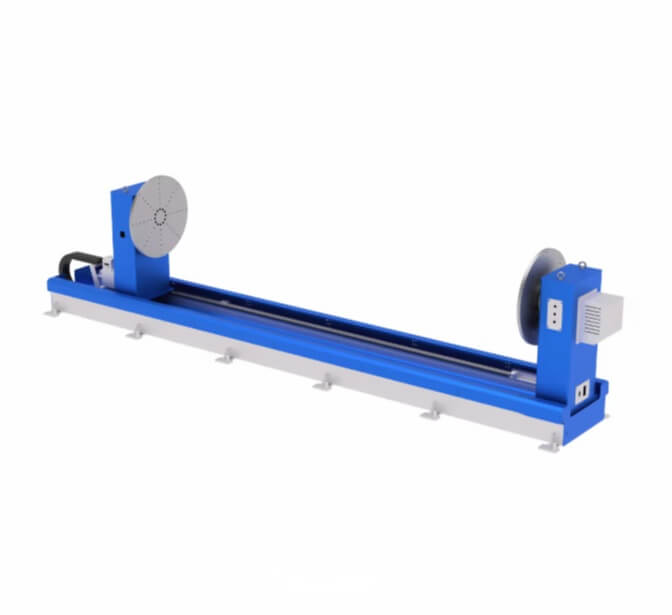

одноосевой позиционер CRP WB1KH с подвижной холостой бабкой и длинной заготовкой в сварочной ячейке, интеграция Экосвар
Одноосевой позиционер WB1KH: подвижная задняя бабка, 500–2000 кг
WB1KH — одноосевой рамный позиционер CRP Robot для длинномерных и габаритных заготовок с разной длиной. Одна приводная ось; холостая задняя бабка едет по линейным направляющим — межцентровое расстояние меняют под изделие, соосность держат при зажиме. Номинальная нагрузка: 500 / 1000 / 2000 кг (WB1KH-500, WB1KH-1000, WB1KH-2000). Это не фиксированная база WB1K / WB1KC, не быстрая смена кондуктора WB1KKC, не стол WB1SC / WB1SQ, не двухосевой L/H, не трек WD, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем ход задней бабки и класс WB1KH к роботу CRP, считаем массу, эксцентриситет и момент, стыкуем ось и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB1K, WB1KKC, WB1SC и двухосевой позиционер.
Чем WB1KH отличается от WB1K и WB1KKC
У WB1K / WB1KC длина рамы задана конструкцией: под другой пролёт часто нужна другая рама. У WB1KH задняя бабка сдвигается по направляющим — серия валов, балок, каркасов разной длины без смены станины. У WB1KKC акцент на быстрой смене оснастки на бабках; у WB1KH — на регулируемом межцентровом. Ролики облегчают перестановку бабки; открытая рама удобна в обслуживании, но зону брызг и кабель-каналы всё равно закрывают в ячейке.
Задачи: продольный и кольцевой шов по всей длине, робот в зоне досягаемости, ориентация детали вращением. Не ставьте WB1KH на короткий фланец на планшайбе — WB1SC. Не ставьте, если нужен управляемый наклон днища — двухосевые позиционеры. Трек WD везёт робота, не деталь.

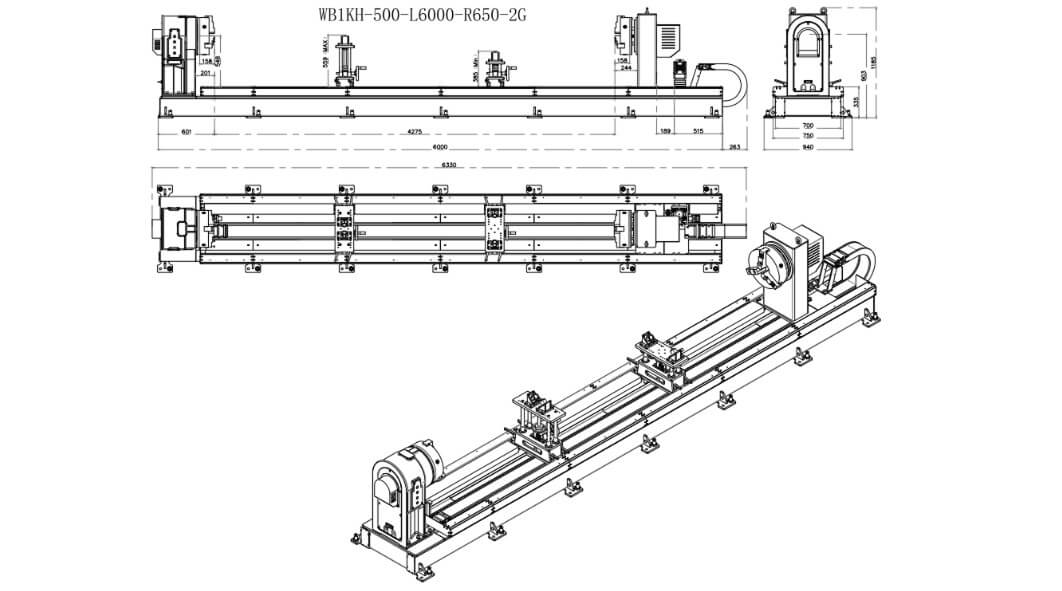

Как устроена ось
Жёсткая сварная рама, приводная бабка, подвижная холостая на линейных направляющих, роликовая перестановка. Соосность при фиксации длинной заготовки. Вращение без люфта. Диапазон ±360°. Повтор ±0,02 мм. Эксцентриситет ≤ 100 мм — жёстче, чем 150 мм у WB1K: смещённый ЦТ на длинном пролёте быстрее убивает редуктор, мотор берут по моменту, не по «кг на шильдике».
В исходном ТЗ мощность 2 кВт / 9,5 Н·м сведена в одну ячейку на всю линейку; на 1000 и 2000 кг смотрят паспорт CRP (момент на выходе 1950 и 2000 Н·м, передачи 246:1 и 257:1). Время 180°: 3,0 с (1000 кг) и 3,8 с (2000 кг); для 500 кг — уточнение по паспорту.
Линейка WB1KH
| Параметр | WB1KH-500 | WB1KH-1000 | WB1KH-2000 |
| Номинальная нагрузка | 500 кг | 1000 кг | 2000 кг |
| Число осей | 1 | 1 | 1 |
| Задняя бабка | подвижная по направляющим | подвижная по направляющим | подвижная по направляющим |
| Передаточное число | 184:1 | 246:1 | 257:1 |
| Номинальная скорость | 65°/с | 48,7°/с | 46,7°/с |
| Макс. скорость | 98°/с | 73°/с | 70°/с |
| Номинальный выходной момент | 1100 Н·м | 1950 Н·м | 2000 Н·м |
| Эксцентриситет | ≤ 100 мм | ≤ 100 мм | ≤ 100 мм |
| Повтор | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Поворот на 180° | по паспорту | 3,0 с | 3,8 с |
| Диапазон | ±360° | ±360° | ±360° |
| Двигатель | (реком., сверка с паспортом) | 2 кВт / 9,5 Н·м по паспорту | по паспорту |
Ход бабки, фундамент и токоподвод считают по самой длинной номенклатуре, не по «средней балке цеха».
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB1KH со сварочными роботами CRP на площадках Сибири и Дальнего Востока: рама, подвижная бабка, оснастка, токоподвод, ограждение, синхрон оси, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB1K (фиксированная длина рамы), сварочные роботы.
