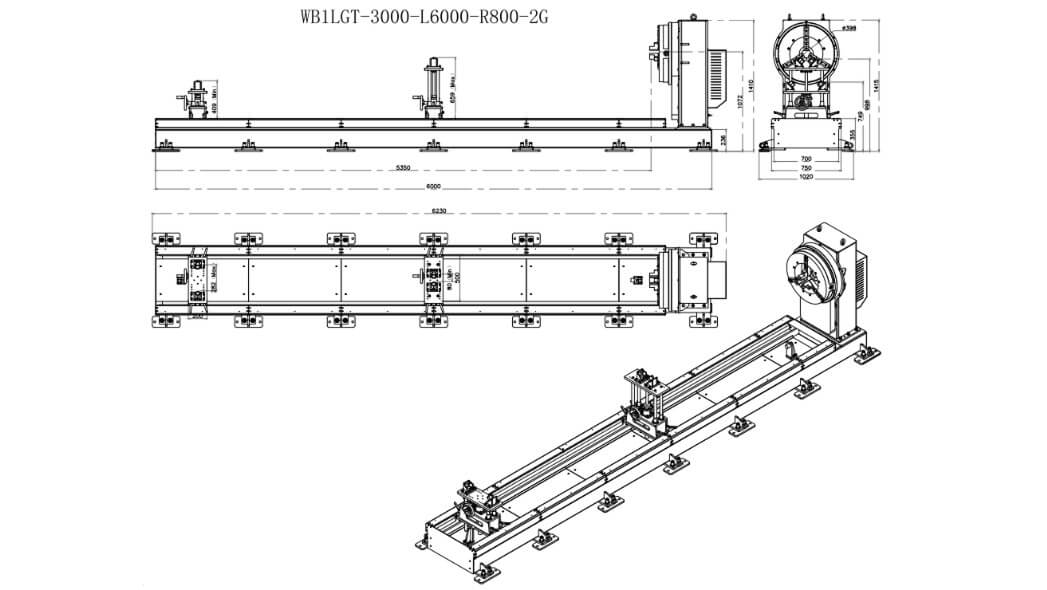

Одноосевой позиционер с роликовыми опорами WB1LGT
Длина направляющей (мм): 1000, 2000, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000, 11000,12000
Количество осей - 1

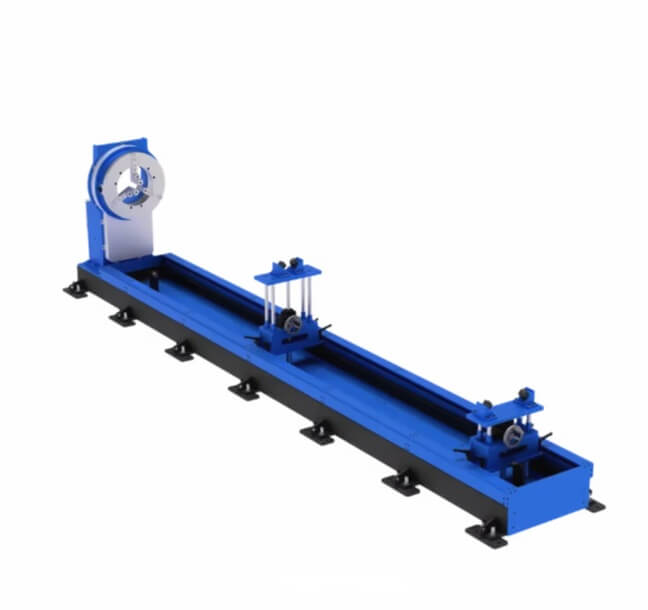

одноосевой позиционер CRP WB1LGT со сквозным отверстием и роликовыми опорами под трубу в сварочной ячейке, интеграция Экосвар*
Одноосевой позиционер WB1LGT: сквозное отверстие и ролики, 3000–5000 кг
WB1LGT — одноосевой позиционер для длинномерных массивных изделий: труба, вал, профиль проходят сквозь ось, массу по длине держат роликовые опоры. Одна приводная ось со сквозным отверстием; торцы не обязательно ловить второй бабкой. Номинальная нагрузка: 3000 / 5000 кг (WB1LGT-3000, WB1LGT-5000). Это не WB1KHT (сквозной проход + подвижная холостая бабка), не WB1LG (ролики и зажим без прохода оси, 500–2000 кг), не рамные фланцы WB1KHL, не WB1KH, не WB1K / WB1KC, не L-стойка WB1LC, не стол WB1SC / WB1SQ, не подъём WB1KZ, не трек WD, не двухосевой L/H, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем диаметр прохода, шаг роликов и класс WB1LGT к роботу CRP, считаем массу, эксцентриситет и момент, стыкуем ось и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB1KHT, WB1LG, WB1KH и двухосевой позиционер.
Чем WB1LGT отличается от WB1KHT и WB1LG
WB1KHT — сквозной шпиндель и ездящая задняя бабка: длина между центрами. WB1LG — ролики и зажим на 0,5–2 т без отверстия в оси. WB1LGT — проход оси + ролики на 3–5 т: заготовку не обязательно фиксировать торцами; опора распределяет вес по пролёту, шов доступен по длине, робот в своей зоне. Усиленная станина держит вращение тяжёлой трубы без «гуляния» катета.
Не рекомендуется ставить WB1LGT на короткий фланец на планшайбе — для таких задач подходят WB1SC / WB1LC. Не стоит ставить и ферму на два фланца — лучше и эффективнее WB1KHL. Не рекомендуется использовать, если нужен управляемый наклон днища — двухосевые позиционеры. Трек WD везёт робота, не трубу.
Как устроена ось
Одна приводная ось со сквозным отверстием, роликовые опоры, жёсткая база. Вращение без люфта. Диапазон ±360°. Эксцентриситет ≤ 100 мм. Повтор ±0,04 мм. Соосность при проходе через ось критична: биение на 3–5 т сразу видно на шве.
Скорости низкие: 3000 кг — номинал 22,7°/с, макс. 34°/с, 180° за 7,0 с, момент 4000 Н·м, передача 528,545:1. 5000 кг — 21,3°/с / 32°/с, 180° за 7,5 с, момент 7000 Н·м, передача 605,513:1. В исходном ТЗ у 3000 кг указано 2 кВт / 9,5 Н·м при 4000 Н·м на выходе — мощность в карточке сверяют с паспортом CRP, без копирования явной нестыковки как «факта».
Диаметр прохода, шаг роликов, фундамент и токоподвод считают по самой тяжёлой и самой длинной трубе в номенклатуре.
Линейка WB1LGT
| Параметр | WB1LGT-3000 | WB1LGT-5000 |
| Номинальная нагрузка | 3000 кг | 5000 кг |
| Число осей | 1 | 1 |
| Проход оси | сквозное отверстие | сквозное отверстие |
| Опора | ролики | ролики |
| Двигатель / момент (реком.) | по паспорту* | 3 кВт / 14,5 Н·м (сверка с паспортом) |
| Передаточное число | 528,545:1 | 605,513:1 |
| Номинальная скорость* | 22,7°/с | 21,3°/с |
| Макс. скорость | 34°/с | 32°/с |
| Номинальный выходной момент | 4000 Н·м | 7000 Н·м |
| Эксцентриситет | ≤ 100 мм | ≤ 100 мм |
| Повтор | ±0,04 мм | ±0,04 мм |
| Поворот на 180° | 7,0 с | 7,5 с |
| Диапазон | ±360° | ±360° |
Момент считают по эксцентриситету и вылету за проход, не только по тоннажу на шильдике. Стыковка с роботами CRP и источниками — в контуре ячейки.
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB1LGT со сварочными роботами CRP на площадках Сибири и Дальнего Востока: сквозной проход, роликовые опоры, токоподвод, ограждение, синхрон оси, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB1KHT (проход + подвижная бабка), WB1LG (ролики без прохода), сварочные роботы.
Запросить расчёт WB1LGT
