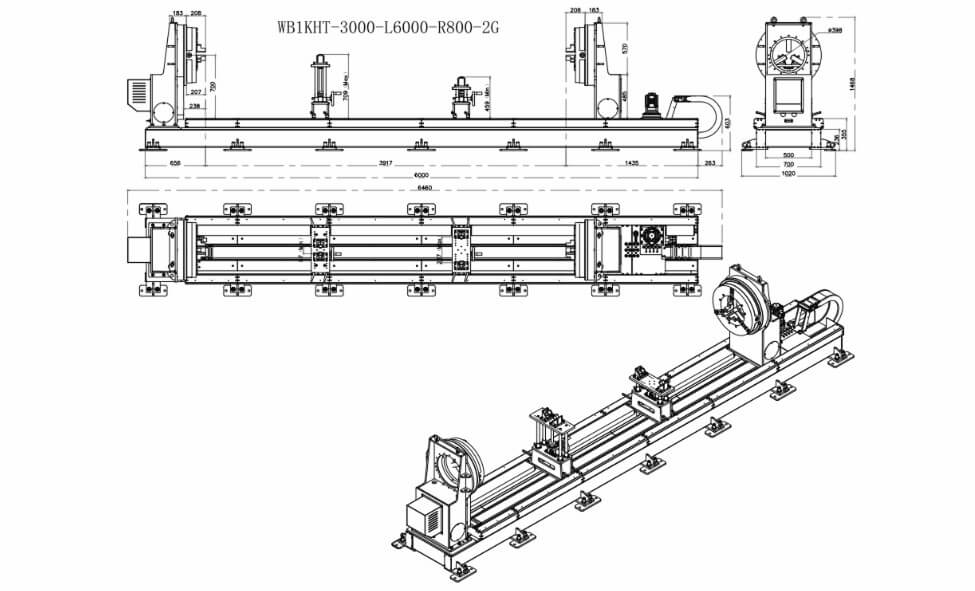

Одноосевой позиционер с подвижной задней бабкой и сквозным отверстием WB1KHT
Количество осей - 1

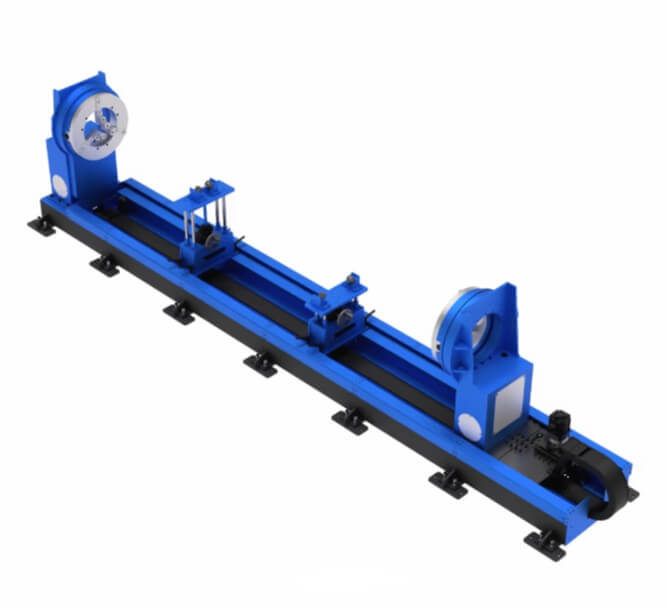

одноосевой позиционер CRP WB1KHT со сквозным отверстием и трубой между бабками в сварочной ячейке, интеграция Экосвар*
Одноосевой позиционер WB1KHT: сквозное отверстие, трубы и валы 3000–5000 кг
WB1KHT — одноосевой позиционер CRP Robot для длинномерных тяжёлых изделий, которые проходят через ось вращения: трубы, валы, профили. Приводная бабка со сквозным отверстием; холостая задняя бабка едет по линейным направляющим — межцентровое расстояние под длину заготовки. Номинальная нагрузка: 3000 / 5000 кг (WB1KHT-3000, WB1KHT-5000). Это не рамные фланцы WB1KHL, не подвижная бабка без прохода WB1KH, не фиксированная рама WB1K / WB1KC, не стол WB1SC / WB1SQ, не двухосевой L/H, не трек WD, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем диаметр прохода, ход бабки и класс WB1KHT к роботу CRP, считаем массу, эксцентриситет и момент, стыкуем ось и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB1KH, WB1KHL, WB1K и двухосевой позиционер.
Зачем сквозное отверстие
Труба и вал не «кладутся на раму» и не стыкуются только фланцами по торцам: заготовка проходит сквозь привод, шов доступен по длине, робот остаётся в зоне досягаемости. Подвижная холостая бабка закрывает разную длину без смены станины. Усиленное основание держит массу 3–5 т при вращении; фиксация — соосная, иначе биение уходит в катет.
Не ставьте WB1KHT на короткий фланец на планшайбе — WB1SC. Не ставьте сварную ферму на два фланца без прохода оси — WB1KHL. Не ставьте, если нужен управляемый наклон днища — двухосевые позиционеры. Трек WD везёт робота, не трубу.
Как устроена ось
Одна приводная ось со сквозным отверстием, подвижная холостая на направляющих, жёсткая база. Вращение без люфта на длинном цикле. Диапазон ±360°. Эксцентриситет ≤ 100 мм — как у WB1KH, жёстче 150 мм рам WB1K: на 3–5 т смещённый ЦТ быстро сажает редуктор. Повтор ±0,04 мм.
Скорости низкие намеренно: 3000 кг — номинал 22,7°/с, 180° за 7,0 с, момент 4000 Н·м, передача 528,545:1. 5000 кг — 19,8°/с, 180° за 7,5 с, момент 7000 Н·м, передача 605,513:1. В исходном ТЗ у 3000 кг указано 2 кВт / 9,5 Н·м при 4000 Н·м на выходе — мощность в карточке сверяют с паспортом CRP, без копирования явной нестыковки как «факта».
Диаметр прохода, токоподвод и фундамент считают по самой тяжёлой и самой длинной трубе в номенклатуре.
Линейка WB1KHT
| Параметр | WB1KHT-3000 | WB1KHT-5000 |
| Номинальная нагрузка | 3000 кг | 5000 кг |
| Число осей | 1 | 1 |
| Проход оси | сквозное отверстие | сквозное отверстие |
| Задняя бабка | подвижная по направляющим | подвижная по направляющим |
| Двигатель / момент (реком.) | по паспорту* | 3 кВт / 14,5 Н·м (сверка с паспортом) |
| Передаточное число | 528,545:1 | 605,513:1 |
| Номинальная скорость | 22,7°/с | 19,8°/с |
| Макс. скорость | 34°/с | 29,7°/с |
| Номинальный выходной момент | 4000 Н·м | 7000 Н·м |
| Эксцентриситет | ≤ 100 мм | ≤ 100 мм |
| Повтор | ±0,04 мм | ±0,04 мм |
| Поворот на 180° | 7,0 с | 7,5 с |
| Диапазон | ±360° | ±360° |
Стыковка с роботами CRP и источниками — в контуре ячейки. Момент считают по эксцентриситету и вылету трубы, не только по тоннажу на шильдике.
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB1KHT со сварочными роботами CRP на площадках Сибири и Дальнего Востока: сквозной проход, подвижная бабка, токоподвод, ограждение, синхрон оси, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB1KH (подвижная бабка без сквозного прохода), сварочные роботы.
