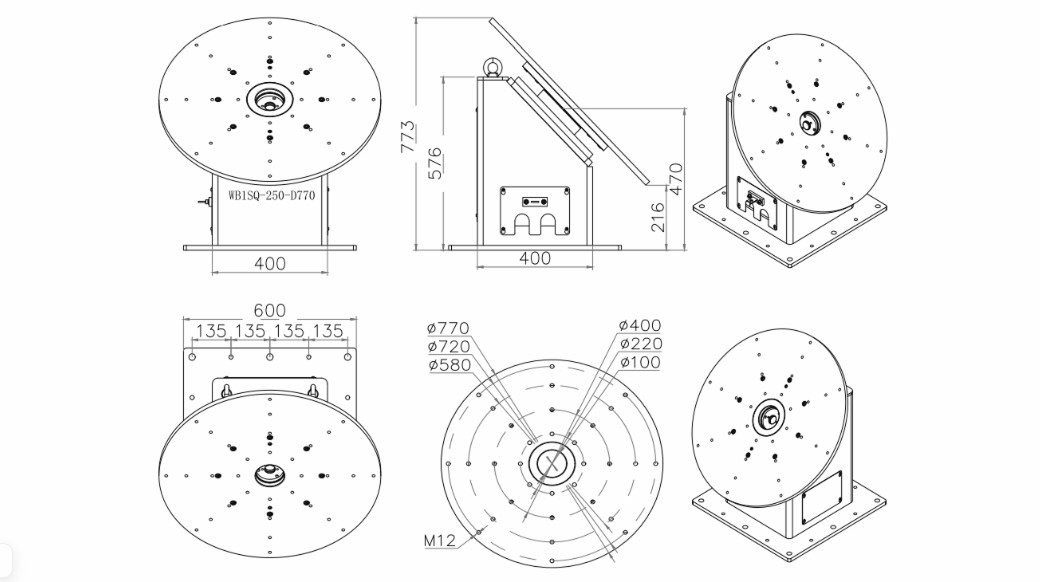

Одноосевой позиционер вертикального типа с наклоном WB1SQ
Диаметр планшайбы (мм): 770
одноосевой позиционер CRP WB1SQ с наклонным дисковым столом в сварочной ячейке, интеграция Экосвар
Одноосевой позиционер WB1SQ: наклонный стол-планшайба 250–1000 кг
WB1SQ — одноосевой позиционер CRP Robot с наклонным дисковым столом. Деталь крутится вокруг одной оси, плоскость планшайбы заранее наклонена: шов и сборка идут под углом, без второй оси наклона. Номинальная нагрузка: 250 / 500 / 1000 кг (WB1SQ-250, WB1SQ-500, WB1SQ-1000). Это не горизонтальный стол WB1SC, не рамный кантователь WB1K / WB1KC, не двухосевой L/H, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем угол стола и класс WB1SQ к роботу CRP, считаем массу, эксцентриситет и момент, стыкуем ось и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB1SC, WB1K, двухосевой позиционер и обзор одноосевых позиционеров.
Чем WB1SQ отличается от WB1SC
У WB1SC планшайба лежит горизонтально: кольцевой шов «как на токарном». У WB1SQ стол наклонен: горелка получает доступ к кромке, которую на плоском столе пришлось бы варить неудобно или переставлять оснастку. Ось по-прежнему одна — это не замена двухосевой раме, где наклон управляемый. Фиксированный угол стола задают на этапе ячейки; «наклонить ещё на ходу» WB1SQ не умеет.
Задачи: компактные и среднегабаритные корпуса, кронштейны, узлы, которым нужен постоянный наклон ванны или доступ сбоку при вращении. Не ставьте WB1SQ на длинную балку между стойками — это WB1K / WB1KC. Не ставьте, если деталь надо и крутить, и менять угол наклона в цикле — двухосевые позиционеры.
Как устроен наклонный стол
Горизонтальная база, наклонная планшайба, редуктор RV, резьбовой ряд под оснастку. Вращение без люфта, фиксация под дугой на длительном цикле. Диапазон ±360°. Повтор ±0,02 мм (замер при R500). Эксцентриситет ≤ 200 мм; смещённый ЦТ на наклонной плоскости даёт дополнительный момент — мотор и редуктор берут с запасом, не по «кг на шильдике».
Фланец двигателя в линейке: 130 / вал Ø22 мм. Токоподвод 500 А и нестандартный интерфейс мотора — по запросу. В базе — RV; бренд редуктора согласовывается отдельно. Компактные габариты рассчитаны на ячейку РТК, не на рамный пролёт.
Линейка WB1SQ
| Параметр | WB1SQ-250 | WB1SQ-500 | WB1SQ-1000 |
| Номинальная нагрузка | 250 кг | 500 кг | 1000 кг |
| Число осей | 1 | 1 | 1 |
| Стол | наклонный диск | наклонный диск | наклонный диск |
| Двигатель / момент (реком.) | 1,5 кВт / 7,2 Н·м | 2 кВт / 9,5 Н·м | 3 кВт / 14,5 Н·м |
| Редуктор | 27C | 100C | 200C |
| Передаточное число | 184:1 | 152:1 | 204:1 |
| Номинальная скорость | 65°/с | 79°/с | 40°/с |
| Макс. скорость | 98°/с | 118°/с | 60°/с |
| Номинальный выходной момент | 1100 Н·м | 1200 Н·м | 3700 Н·м |
| Эксцентриситет | ≤ 200 мм | ≤ 200 мм | ≤ 200 мм |
| Повтор (R500) | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Поворот на 180° | 2,5 с | 2,5 с | 4,0 с |
| Диапазон | ±360° | ±360° | ±360° |
| Фланец двигателя | 130 / Ø22 | 130 / Ø22 | 130 / Ø22 |
| Страна происхождения | Китай | Китай | Китай |
Класс 1000 кг заметно спокойнее по скорости и дольше на 180°: запас уходит в момент 3700 Н·м и редуктор 200C.
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB1SQ со сварочными роботами CRP на площадках Сибири и Дальнего Востока: угол стола, оснастка, токоподвод, ограждение, синхрон оси, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB1S (горизонтальная планшайба), сварочные роботы.
