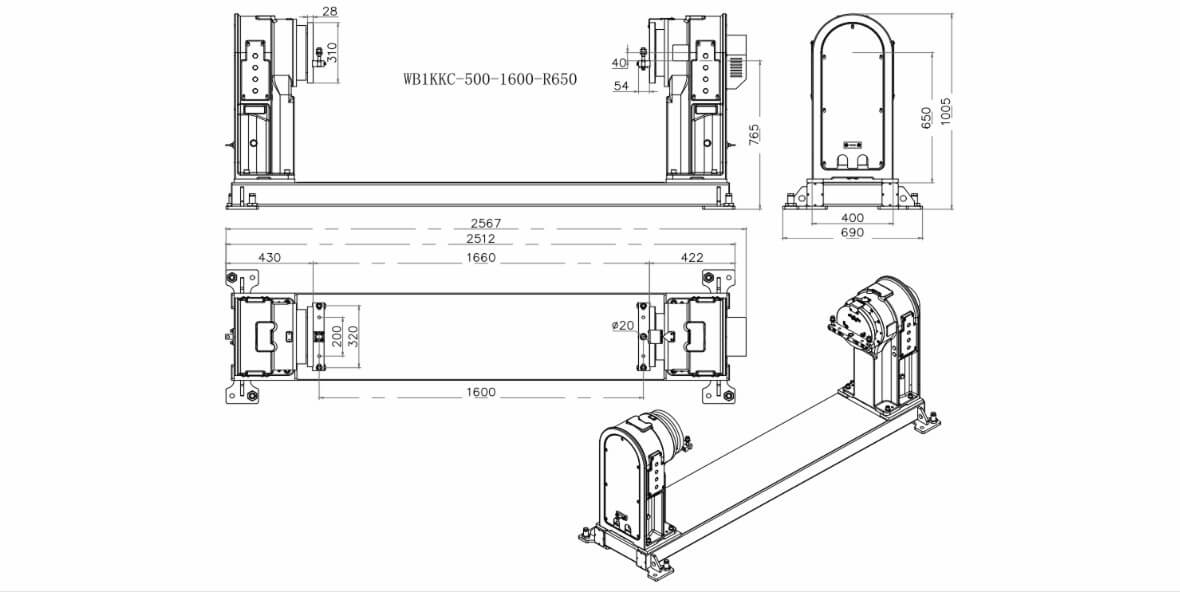

Одноосевой позиционер с холостой задней бабкой и системой быстрой смены оснастки WB1KKC
Повышенная жесткость
Количество осей - 1

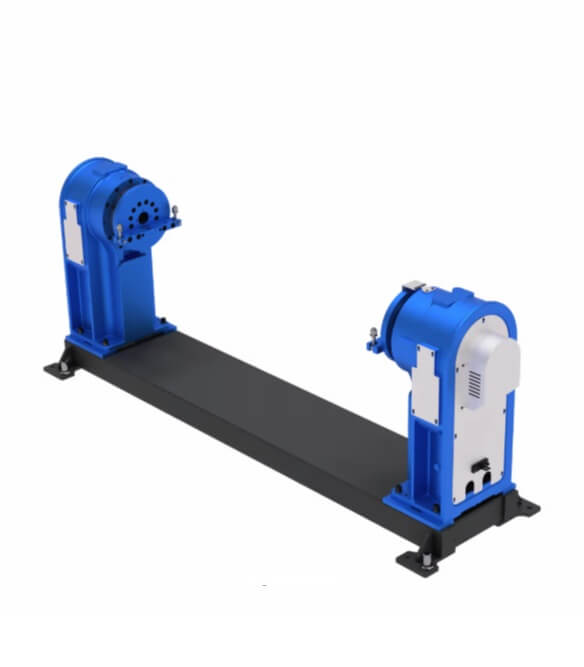

одноосевой рамный позиционер CRP WB1KKC с быстрой сменой кондуктора и длинной заготовкой в сварочной ячейке, интеграция Экосвар*
Одноосевой рамный позиционер WB1KKC: быстрая смена оснастки, 500–2000 кг
WB1KKC — одноосевой рамный позиционер CRP Robot для крупногабаритных и вытянутых заготовок, у которых оснастку меняют часто. Приводная и холостая бабки стоят на общей жёсткой раме, одна горизонтальная ось вращения. От WB1K / WB1KC его отличает система быстрой смены кондукторов без разборки узла. Номинальная нагрузка: 500 / 1000 / 1500 / 2000 кг (WB1KKC-500, WB1KKC-1000, WB1KKC-1500, WB1KKC-2000). Это не горизонтальный стол WB1SC, не наклонный WB1SQ, не двухосевой L/H, не трек WD, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем длину рамы, класс WB1KKC и интерфейс быстрой оснастки к роботу CRP, считаем массу, эксцентриситет и момент, стыкуем ось и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует карточки WB1K, WB1KC, WB1SC и двухосевой позиционер.
Зачем индекс KKC и быстрая оснастка
Рама как у одноосевого кантователя: балка, каркас, длинный узел между бабками, робот в своей зоне. Номенклатура не одна: кондукторы снимают и ставят без разборки бабки и без новой соосности «с нуля». Имеет смысл, если такт упирается в переналадку, а не в сам шов.
Не ставьте WB1KKC на короткий фланец на планшайбе — это WB1SC. Не ставьте, если нужен управляемый наклон днища — двухосевые позиционеры. Не путайте с линейным треком: трек везёт робота, рама крутит деталь.
Как устроена рама
Привод и холостая опора на одной жёсткой раме: нагрузка по длине, соосность бабок под динамикой дуги и несимметричной деталью. Вращение без люфта и рывка. Диапазон ±360°. Эксцентриситет ≤ 150 мм; выше — мотор и редуктор с запасом.
Повтор в линейке: ±0,02 мм на 500–1500 кг, ±0,04 мм на 2000 кг (как в паспорте). Класс 2000 кг заметно спокойнее: номинал 22,7°/с, 180° за 7,0 с, передача 528,545:1, момент 4000 Н·м. В исходном ТЗ колонка «WB1KK5-2000» и мотор 2 кВт при 4000 Н·м на выходе — сверяют с паспортом CRP; в карточке не раздувают мощность.
Стыковка с роботами CRP и источниками — в контуре ячейки. Быстрая оснастка не отменяет расчёт ЦТ: смещённый кондуктор бьёт по редуктору так же, как на WB1K.
Линейка WB1KKC
| Параметр | WB1KKC-500 | WB1KKC-1000 | WB1KKC-1500 | WB1KKC-2000 |
| Номинальная нагрузка | 500 кг | 1000 кг | 1500 кг | 2000 кг |
| Число осей | 1 | 1 | 1 | 1 |
| Компоновка | рама, 2 бабки, быстрая оснастка | рама, 2 бабки, быстрая оснастка | рама, 2 бабки, быстрая оснастка | рама, 2 бабки, быстрая оснастка |
| Двигатель / момент (реком.) | 2 кВт / 9,5 Н·м | 3 кВт / 14,5 Н·м | 4,3 кВт / 22 Н·м | по паспорту* |
| Передаточное число | 153:1 | 175,28:1 | 171:1 | 528,545:1 |
| Номинальная скорость | 78°/с | 68°/с | 70°/с | 22,7°/с |
| Макс. скорость | 117°/с | 102°/с | 105°/с | 34°/с |
| Номинальный выходной момент | 1150 Н·м | 2000 Н·м | 3000 Н·м | 4000 Н·м |
| Эксцентриситет | ≤ 150 мм | ≤ 150 мм | ≤ 150 мм | ≤ 150 мм |
| Повтор | ±0,02 мм | ±0,02 мм | ±0,02 мм | ±0,04 мм |
| Поворот на 180° | 2,5 с | 3,0 с | 3,0 с | 7,0 с |
| Диапазон | ±360° | ±360° | ±360° | ±360° |
*В исходной таблице у 2000 кг указано 2 кВт / 9,5 Н·м при моменте 4000 Н·м — в коммерческую карточку выносят строку паспорта, без копирования явной нестыковки как «факта».
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB1KKC со сварочными роботами CRP на площадках Сибири и Дальнего Востока: рама, быстрая оснастка, токоподвод, ограждение, синхрон оси, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB1KC (чугунные стойки без акцента на быструю смену), сварочные роботы.
