Одноосевой позиционер с холостой задней бабкой WB1KC
Грузоподъемность (кг): 500, 1000, 1500

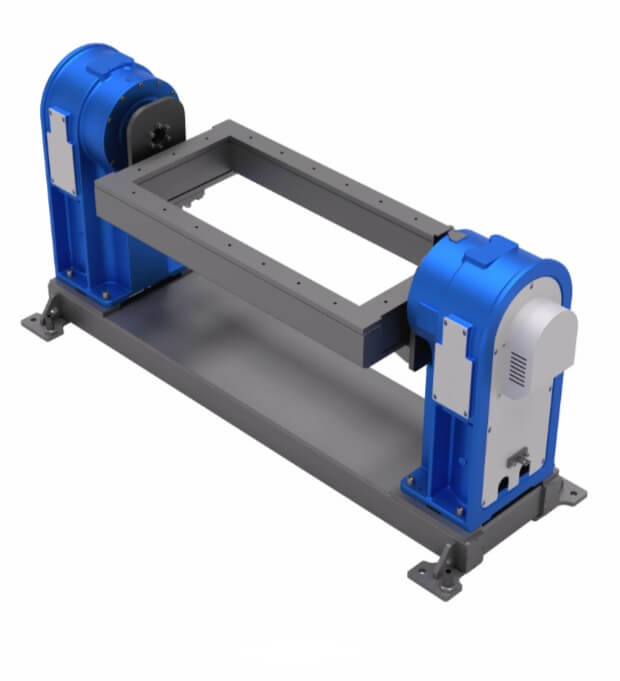

одноосевой рамный позиционер CRP WB1KC с чугунными стойками и длинной заготовкой в сварочной ячейке, интеграция Экосвар
Одноосевой рамный позиционер WB1KC: чугунные стойки, 500–1500 кг
WB1KC — одноосевой рамный позиционер CRP Robot для роботизированной сварки протяжённых заготовок. От WB1K его отличает исполнение стоек: литой чугун (индекс C), а не сварная/смешанная стойка как базовая опция линейки без «C». Привод и холостая опора крутят деталь вокруг одной горизонтальной оси; рама держит длину и жёсткость под швом. Номинальная нагрузка: 500 / 1000 / 1500 кг (WB1KC-500, WB1KC-1000, WB1KC-1500). Это не двухосевой L/H-наклон, не планшайба-стол, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем длину рамы и класс WB1KC к роботу CRP, считаем массу, эксцентриситет и момент, стыкуем ось и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует карточку WB1K, обзор одноосевых позиционеров и двухосевой позиционер.
Зачем чугунные стойки WB1KC
Литой чугун с шаровидным графитом гасит вибрацию дуги лучше тонкой сварной стойки и держит геометрию фланца при несимметричной нагрузке. Имеет смысл на длинных балках и каркасах, где важны повтор угла и отсутствие «звона» рамы. Сварные стойки оставляют для нестандартного радиуса и спецгабарита — это оговаривается отдельно, не путать с индексом C.
Задачи те же, что у рамной однооси: продольный и кольцевой шов на изделии в ложементах, робот в своей зоне, оснастка меняется на раме. Не ставьте WB1KC на мелкую сборку SCARA, на паллету и на корпуса, где нужен наклон днища — это двухосевые позиционеры. Короткий фланец на планшайбе чаще закрывает компактный стол, а не рама 500–1500 кг.

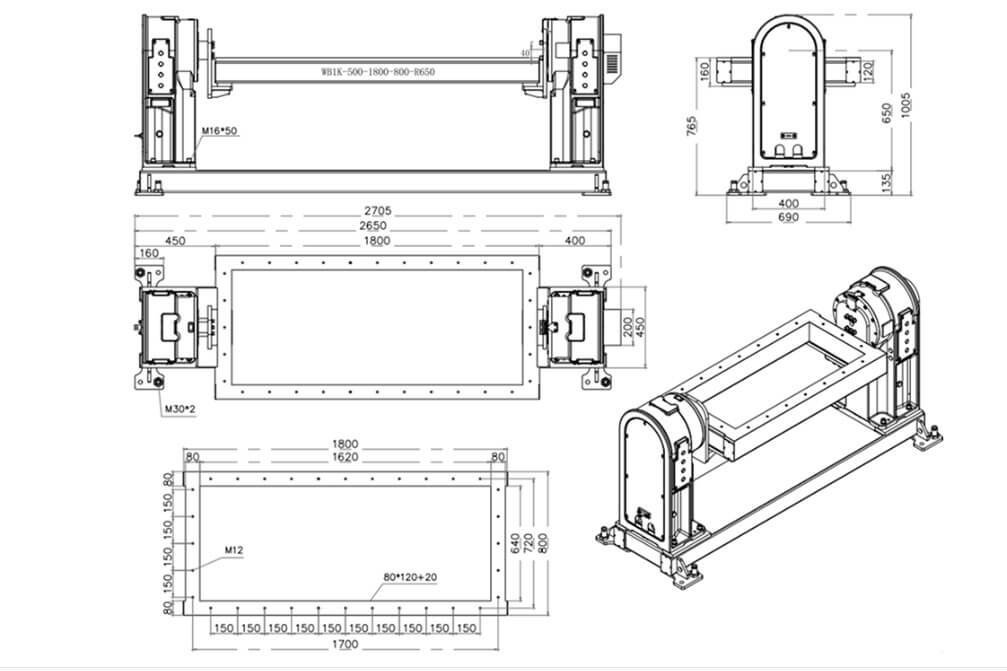

Как устроена рама
Одна ось: мотор-редуктор на ведущей стойке, холостая бабка на второй. Рама — усиленная стальная пластина 80×120 + 20 мм, закалка и снятие напряжений. Стойки WB1KC — чугун с шаровидным графитом, прецизионная обработка, чугунные опоры, фланец из литой стали. Ведомая бабка: двухрядный подшипник, литой фланец, полый вывод кабеля.
Диапазон ±360°. Повтор ±0,02 мм (R500). Эксцентриситет ≤ 150 мм; выше — мотор и редуктор большего момента. Удлинение рамы тянет за собой другой редуктор и двигатель.
Токоподвод: 70 мм² / 350 А в базе, опция 140 мм² / 500 А, чтобы не греть привод. Стыковка с источниками сварки и роботами CRP — в контуре ячейки, не «провод в шкаф наугад».
Линейка WB1KC
| Параметр | WB1KC-500 | WB1KC-1000 | WB1KC-1500 |
| Номинальная нагрузка | 500 кг | 1000 кг | 1500 кг |
| Число осей | 1 | 1 | 1 |
| Стойки | литой чугун | литой чугун | литой чугун |
| Двигатель / момент (реком.) | 2 кВт / 9,5 Н·м | 3 кВт / 14,5 Н·м | 4,3 кВт / 22 Н·м |
| Редуктор | 40E (рама ≥3000 — 80E) | 110E (рама ≥3000 — 160E) | 160E |
| Передаточное число | 153:1 | 175,28:1 | 171:1 |
| Номинальная скорость | 78°/с | 68°/с | 70°/с |
| Макс. скорость | 117°/с | 102°/с | 105°/с |
| Номинальный выходной момент | 1150 Н·м | 2000 Н·м | 3000 Н·м |
| Эксцентриситет | ≤ 150 мм | ≤ 150 мм | ≤ 150 мм |
| Повтор (R500) | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Поворот на 180° | 2,5 с | 3,0 с | 3,0 с |
| Диапазон | ±360° | ±360° | ±360° |
| Фланец двигателя | 130 / вал Ø22 / шпонка 8 | 130/Ø22/8 и 180/Ø35/10 | 130/Ø22/8 и 180/Ø35/10 |
В базе — редуктор RV; бренд по согласованию. Нестандартные длина, радиус, интерфейс мотора — по чертежу. Момент считают по эксцентриситету и оснастке, не только по килограммам на шильдике.
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB1KC со сварочными роботами CRP на площадках Сибири и Дальнего Востока: чугунные стойки, рама, кондуктор, токоподвод, ограждение, синхрон оси, ПНР, обучение. Телефон 8-800-201-57-43.
