Одноосевой позиционер с роликовыми опорами WB1LG
Длина направляющей (мм): 1000, 2000, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000, 11000,12000
Количество осей - 1

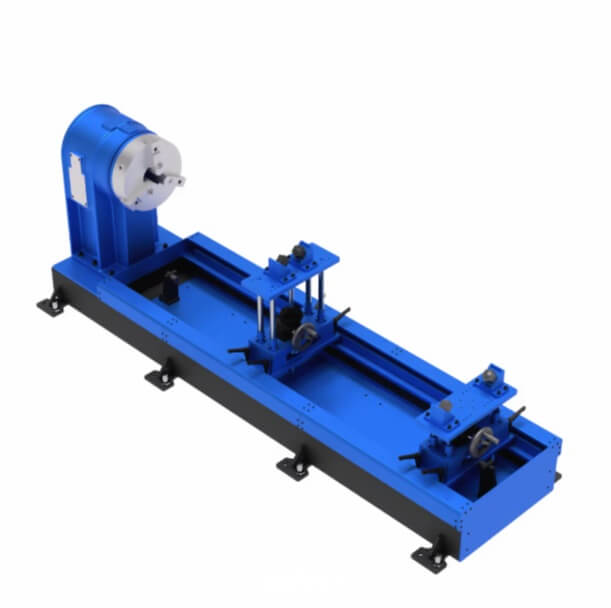

одноосевой позиционер CRP WB1LG с роликовыми опорами и зажимом длинной заготовки в сварочной ячейке, интеграция Экосвар
Одноосевой позиционер WB1LG: роликовые опоры и зажим, 500–2000 кг
WB1LG — одноосевой позиционер для длинномерных и протяжённых заготовок, которые держат роликовые опоры, а не вторая бабка и не сквозной проход. Одна приводная ось вращения; ролики распределяют массу по длине, зажим фиксирует изделие и не даёт уехать под дугой. Номинальная нагрузка: 500 / 1000 / 2000 кг (WB1LG-500, WB1LG-1000, WB1LG-2000; в исходном ТЗ колонка «WB1G-2000» — индекс линейки WB1LG). Это не подвижная холостая бабка WB1KH, не рамные фланцы WB1KHL, не сквозное отверстие WB1KHT, не фиксированная рама WB1K / WB1KC, не L-стойка WB1LC, не стол WB1SC / WB1SQ, не подъём WB1KZ, не трек WD, не двухосевой L/H, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем шаг роликов, зажим и класс WB1LG к роботу CRP, считаем массу, эксцентриситет и момент, стыкуем ось и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB1KH, WB1KHT, WB1K и двухосевой позиционер.
Чем ролики WB1LG отличаются от бабок WB1KH
WB1KH зажимает длину между приводом и ездящей задней бабкой. WB1LG кладёт длинномер на роликовые опоры: масса распределяется по пролёту, зажим держит от осевого и окружного сдвига. Имеет смысл на профиле, трубе без требования «сквозь шпиндель», балке, которую неудобно ловить двумя центрами. Жёсткая станина гасит вибрацию крупной заготовки.
Не рекомендуется ставить WB1LG, если нужен проход оси на 3–5 т — в таком случае подходит WB1KHT. Также не стоит ставить ферму на два фланца — лучше использовать WB1KHL. Не ставьте короткий фланец на планшайбу — WB1SC / WB1LC. Не ставьте, если нужен управляемый наклон днища — двухосевые позиционеры. Трек WD везёт робота, не деталь.

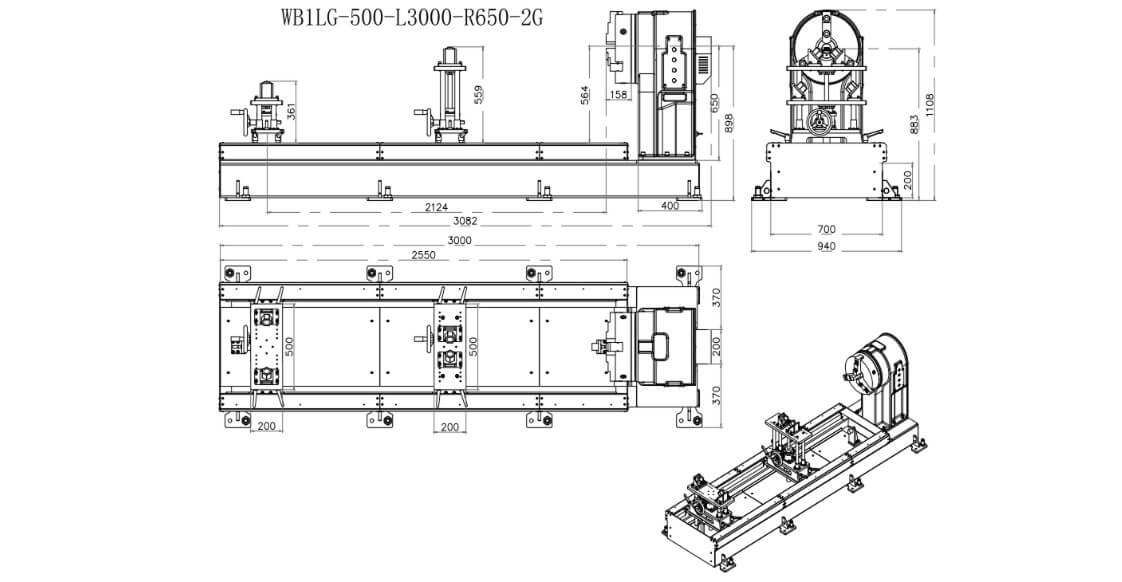

Как устроена ось
Одна приводная ось, роликовые опоры, зажимной механизм, жёсткая база. Вращение без люфта. Диапазон ±360°. Повтор ±0,02 мм. Эксцентриситет ≤ 100 мм — как у WB1KH: смещённый ЦТ на длинном пролёте бьёт по редуктору, мотор берут по моменту, не по «кг на шильдике».
В исходном ТЗ мощность 2 кВт / 9,5 Н·м сведена в одну ячейку на всю линейку; на 1000 и 2000 кг смотрят паспорт CRP (момент на выходе 1950 и 2000 Н·м, передачи 246:1 и 257,25:1). Время 180°: 3,0 / 3,5 / 4,0 с. Шаг роликов и длина опор считают по самой длинной номенклатуре.
Линейка WB1LG
| Параметр | WB1LG-500 | WB1LG-1000 | WB1LG-2000 |
| Номинальная нагрузка | 500 кг | 1000 кг | 2000 кг |
| Число осей | 1 | 1 | 1 |
| Опора | ролики + зажим | ролики + зажим | ролики + зажим |
| Передаточное число | 184:1 | 246:1 | 257,25:1 |
| Номинальная скорость | 65°/с | 48,7°/с | 46,7°/с |
| Макс. скорость | 98°/с | 73°/с | 70°/с |
| Номинальный выходной момент | 1100 Н·м | 1950 Н·м | 2000 Н·м |
| Эксцентриситет | ≤ 100 мм | ≤ 100 мм | ≤ 100 мм |
| Повтор | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Поворот на 180° | 3,0 с | 3,5 с | 4,0 с |
| Диапазон | ±360° | ±360° | ±360° |
| Двигатель (реком., сверка с паспортом) | 2 кВт / 9,5 Н·м | по паспорту | по паспорту |
Стыковка с роботами CRP и источниками — в контуре ячейки. Ролики не заменяют расчёт ЦТ: «катит само» при эксцентриситете > 100 мм не будет.
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB1LG со сварочными роботами CRP на площадках Сибири и Дальнего Востока: роликовые опоры, зажим, токоподвод, ограждение, синхрон оси, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB1KH (подвижная бабка), сварочные роботы.
