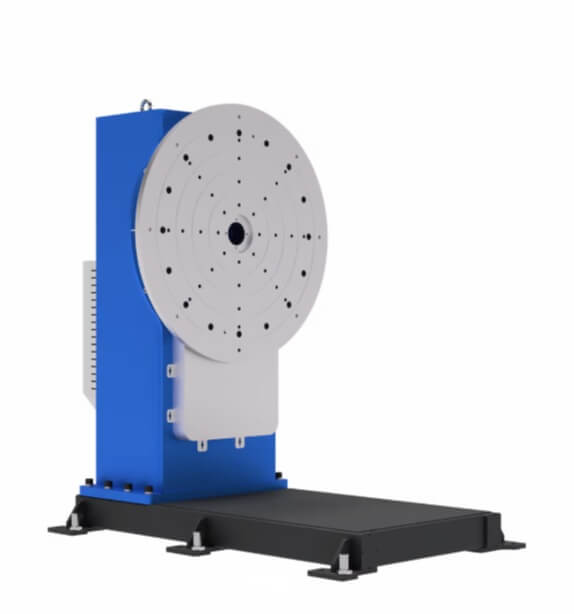

WB1L7-1000 / WB1L7-2000 / WB1L9-3000 — одноосевые позиционеры для заготовок до 3000 кг

WB1L7-1000, WB1L7-2000 и WB1L9-3000 — серия одноосевых промышленных позиционеров для роботизированных комплексов, сварочных ячеек и автоматизированных участков обработки. Оборудование предназначено для надёжной фиксации и поворота крупногабаритных заготовок массой от 1000 до 3000 кг.

Позиционеры этой серии применяются там, где необходимо точно повернуть деталь вокруг одной оси и обеспечить роботу удобный доступ к сварному шву, зоне обработки или контрольной поверхности. Диапазон поворота ±360° позволяет выполнять операции без ручной переустановки изделия, снижая время цикла и повышая стабильность результата.

Модели WB1L подходят для работы с массивными металлоконструкциями, рамами, корпусами, балками, ёмкостями, сварными узлами и другими изделиями, которые сложно перемещать вручную или с помощью стандартных поворотных столов.

Назначение позиционеров WB1L

Одноосевые позиционеры WB1L используются для поворота детали в процессе сварки, наплавки, зачистки, сборки или контроля. В роботизированной сварке они помогают вывести шов в удобное положение, чтобы робот сохранял стабильный угол горелки и выполнял проход по заданной траектории.

Основные задачи:

• поворот тяжёлых заготовок вокруг одной оси;
• удержание детали в заданном положении во время сварки;
• автоматизация работы с рамами, балками, корпусами и металлоконструкциями;
• снижение количества ручных операций при переориентации изделия;
• повышение повторяемости при серийном производстве;
• синхронизация с промышленным роботом в составе сварочного комплекса.

Использование позиционера особенно эффективно при сварке протяжённых и кольцевых швов, а также при обработке изделий, которые требуется разворачивать на 180° или выполнять полный оборот в пределах рабочей программы.

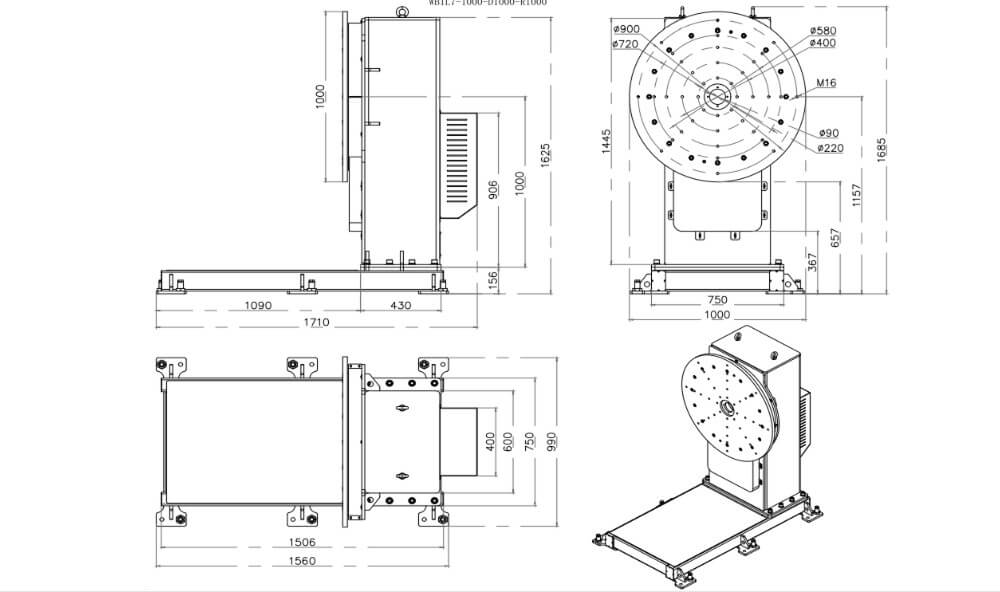

Особенности конструкции

Позиционеры WB1L выполнены по одноосевой схеме и рассчитаны на эксплуатацию с тяжёлыми деталями. Ось вращения приводится в движение электродвигателем через редуктор с большим передаточным числом. Такая компоновка обеспечивает высокий выходной крутящий момент и плавный контролируемый поворот заготовки.

В зависимости от модели грузоподъёмность составляет 1000, 2000 или 3000 кг. Это позволяет подобрать оборудование под массу конкретного изделия, оснастки и крепёжных элементов. Для корректной работы важно учитывать не только вес заготовки, но и эксцентриситет — смещение центра тяжести относительно оси вращения.

Позиционеры рассчитаны на интеграцию в роботизированные комплексы, где требуется согласованная работа робота, сварочного источника, системы управления, оснастки и защитного оборудования.

Преимущества WB1L7 и WB1L9

• Работа с тяжёлыми изделиями. Серия перекрывает диапазон нагрузок до 3000 кг, поэтому подходит для крупной продукции и сварных конструкций с высокой массой.
• Поворот на ±360°. Полный диапазон вращения позволяет обрабатывать деталь с разных сторон без снятия с оснастки. Это сокращает время подготовки и снижает риск ошибок при повторной установке.
• Высокий выходной момент. Номинальный крутящий момент до 15000 Н·м обеспечивает уверенный поворот тяжёлой заготовки и стабильное удержание в рабочем положении.
• Повторяемость позиционирования. Повторяемость до ±0,04 мм важна для роботизированных комплексов, где каждая заготовка должна занимать одинаковое положение относительно траектории робота.
• Быстрый переворот на 180°. Время переворота составляет от 10 до 13 секунд в зависимости от модели. Это помогает сократить вспомогательные операции и повысить производительность участка.
• Подбор под разные нагрузки. Для деталей массой до 1000 кг используется WB1L7-1000, для более тяжёлых изделий — WB1L7-2000 или WB1L9-3000. Такой выбор позволяет не переплачивать за избыточную грузоподъёмность и одновременно сохранить запас по нагрузке.

Где применяются одноосевые позиционеры WB1L

Позиционеры WB1L востребованы на предприятиях, где выполняется сварка и обработка тяжёлых металлических изделий.

Типовые области применения:

• роботизированная дуговая сварка;
• сварка рам, корпусов, балок и опор;
• производство металлоконструкций;
• обработка крупногабаритных сварных узлов;
• наплавка и восстановление поверхностей;
• сборка и контроль тяжёлых деталей;
• производство элементов спецтехники, сельхозтехники и промышленного оборудования.

Оборудование может использоваться как отдельный поворотный модуль или как часть роботизированной сварочной ячейки.

Технические характеристики WB1L7-1000 / WB1L7-2000 / WB1L9-3000

* Значение указано по данным серии; при подготовке карточки товара рекомендуется сверить параметр с паспортом конкретной модели.

Как выбрать модель WB1L

При выборе одноосевого позиционера важно учитывать не только массу заготовки. На нагрузку оборудования влияет оснастка, крепёж, вылет детали и расположение центра тяжести.

• WB1L7-1000 подойдёт для деталей до 1000 кг, если требуется быстрый поворот и компактная конфигурация роботизированной ячейки.
• WB1L7-2000 выбирают для более тяжёлых изделий, где нужен повышенный крутящий момент и стабильная работа с заготовками до 2000 кг.
• WB1L9-3000 рассчитан на максимальную нагрузку в этой линейке — до 3000 кг. Модель подходит для тяжёлых металлоконструкций, массивных рам, корпусов и крупной сварочной оснастки.

Для точного подбора желательно предоставить чертёж или 3D-модель детали, массу заготовки, данные по оснастке и требования к технологическому процессу.

Интеграция в роботизированный комплекс

Позиционеры WB1L могут применяться в составе роботизированных сварочных комплексов с промышленными роботами. При интеграции учитываются рабочая зона робота, габариты детали, способ загрузки, расположение оси вращения, требования к безопасности и доступ оператора к оснастке.

Правильно подобранный позиционер помогает роботу работать по более удобной траектории, уменьшает количество остановок и делает процесс сварки стабильнее. Это особенно важно при серийном производстве, где требуется повторяемое положение заготовки в каждом цикле.

Заказать позиционер WB1L для роботизированной сварки

WB1L7-1000, WB1L7-2000 и WB1L9-3000 — надёжные одноосевые позиционеры для поворота тяжёлых заготовок в роботизированных комплексах. Они подходят для сварки, обработки, наплавки и контроля изделий массой до 3000 кг.

Экосвар подберёт позиционер под вашу задачу, рассчитает грузоподъёмность с учётом оснастки и центра тяжести, а также поможет интегрировать оборудование в роботизированную сварочную ячейку.
