Роботы для обслуживания станков с ЧПУ — загрузка и выгрузка от Ecosvar

Роботы для обслуживания станков с ЧПУ (machine tending) — промышленные ячейки, которые берут на себя загрузку заготовок, выгрузку деталей, обдув зоны, укладку в тару и обмен сигналами со станком. Станок обрабатывает, робот держит ритм: меньше простоев между циклами, меньше ручных однотипных движений, стабильная работа в 2–3 смены. Компания Ecosvar — официальный представитель CRP Robot: подбор манипулятора, захват, интерфейс со станком, ПНР и сервис в Сибири и на Дальнем Востоке (Новосибирск, Красноярск, Иркутск, Хабаровск, Владивосток).

Что делает робот в зоне работы ЧПУ

Манипулятор не заменяет токарный, фрезерный или шлифовальный станок. Он закрывает «обвязку»: открытие/закрытие двери или сигнала готовности, установка в патрон/тиски/паллету, съём готовой детали, переворот, контроль наличия в захвате, запуск цикла, передача на мойку, КИМ или маркировку. Один робот — один станок или группа единиц в маршруте «токарка → фрезер → мойка → накопитель».

Типовые операции:

•  загрузка заготовки и выгрузка детали;
• ориентация перед патроном, тисками, приспособлением;
• перекладка между несколькими ЧПУ;
• укладка в лоток, кассету, паллету;
• обдув стружки и СОЖ, очистка зоны;
• двойной захват: снять готовую — сразу поставить новую;
• техническое зрение при нестабильном положении в таре.

Какие станки обслуживаем

Схема зависит от доступа в зону, массы детали, времени цикла и точности посадки. Ecosvar автоматизирует:

• токарные ЧПУ — втулки, фланцы, валы, кольца, диски, корпуса вращения, обработка второй стороны;
• токарно-фрезерные центры — точная ориентация на комбинированных циклах;
• вертикальные и горизонтальные ОЦ — корпусные детали, плиты, кронштейны, паллетная оснастка;
• сверлильно-расточные — повторяемая фиксация под сверление, зенкерование, резьбу;
• кругло- и плоскошлифовальные — аккуратная укладка без повреждения поверхности;
• зубофрезерные и зубошлифовальные — шестерни, колёса, вал-шестерни;
• ЭЭО — загрузка, смена паллет, длинные автономные смены;
• лазерные ЧПУ — съём раскроя, сортировка, передача на гибку/сварку;
• листогибы — подача листа, удержание при гибе, переворот, укладка;
• резка труб и профиля — подача, съём, сортировка на сварку и сборку.

Состав ячейки

Комплекс собирается под деталь и такт, а не «робот из каталога»:

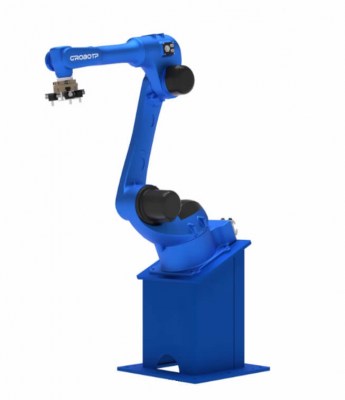

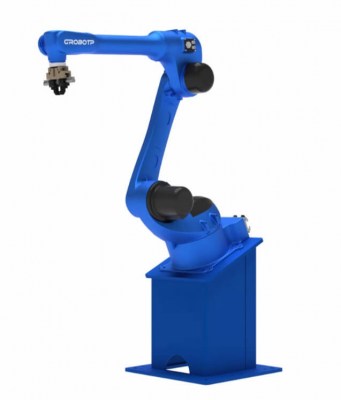

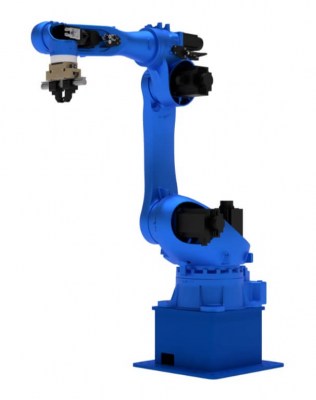

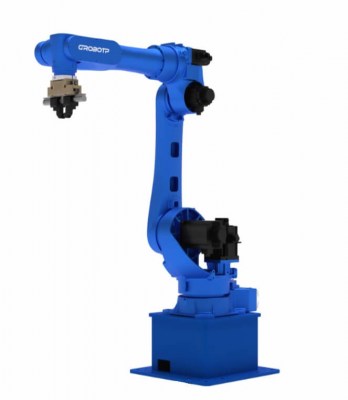

• промышленный 6-осевой CRP или коллаборативный манипулятор при ограниченном ограждении;
• механический, пневматический, вакуумный или магнитный захват; часто — двойной;
• накопитель, лотки, кассеты, конвейер, поворотный стол;
• зрение для распознавания положения;
• обдув, датчик детали в губках;
• интерфейс I/O / Profinet / Ethernet со станком;
• ограждение, сканеры, панель оператора.

Когда внедрение окупается

Выгодно при серийных повторяемых циклах, нехватке операторов, простое станка «пока человек на соседней единице», необходимости нарастить выпуск без второго ЧПУ. Особенно заметен эффект на токарке, ОЦ и шлифовке, где загрузка/выгрузка занимает заметную долю смены.

Подбор: не только грузоподъёмность. Считаем массу с оснасткой, вылет до патрона и накопителя, способ открытия двери, переворот, такт обработки vs такт робота, безопасность. По заявке — 3D-компоновка и расчёт деталей/час.

Детали: валы, втулки, фланцы, кольца, шестерни, корпуса, кронштейны, плиты, диски, пруток, литьё и штамповка после токарки, фрезеровки, сверловки, шлифовки.

Поставка Ecosvar

Проект «под ключ»: робот CRP, захват, накопитель, связь со станком, ограждение, ПНР, обучение, выезд сервиса по СФО/ДФО в течение 24 ч при необходимости. Лизинг. 8-800-201-57-43.

Смежные разделы: промышленные роботы, коллаборативные роботы, роботы для паллетирования.
