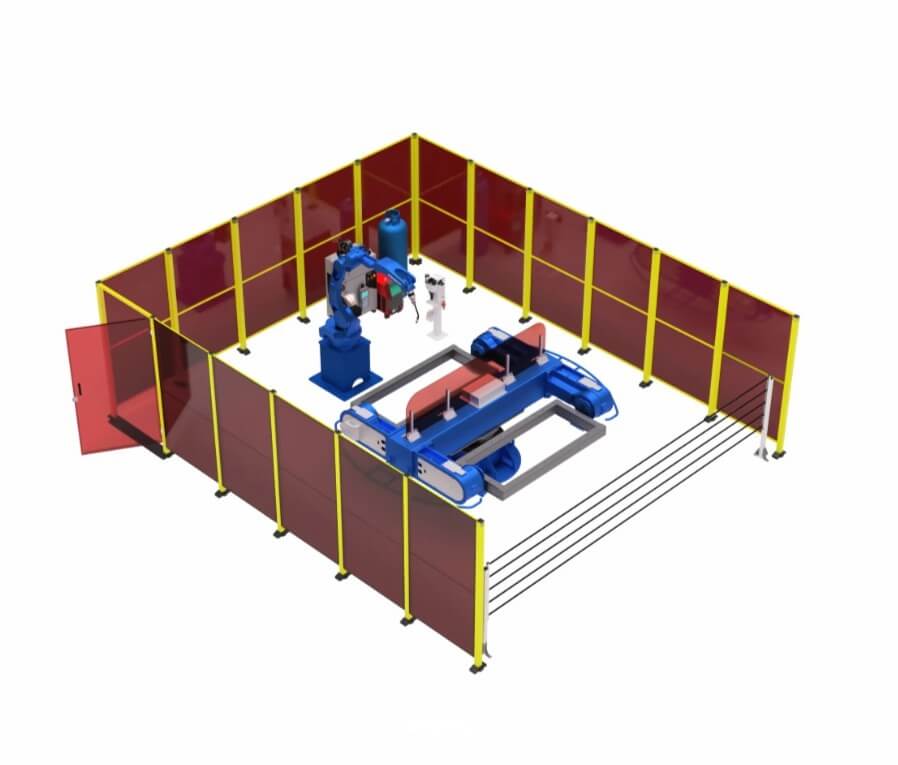

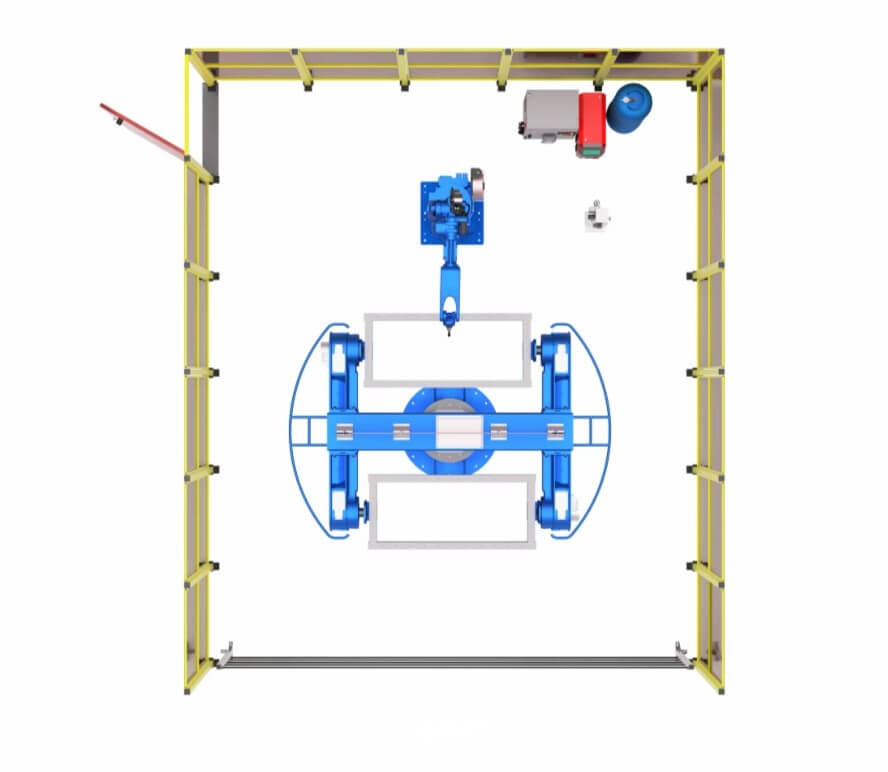

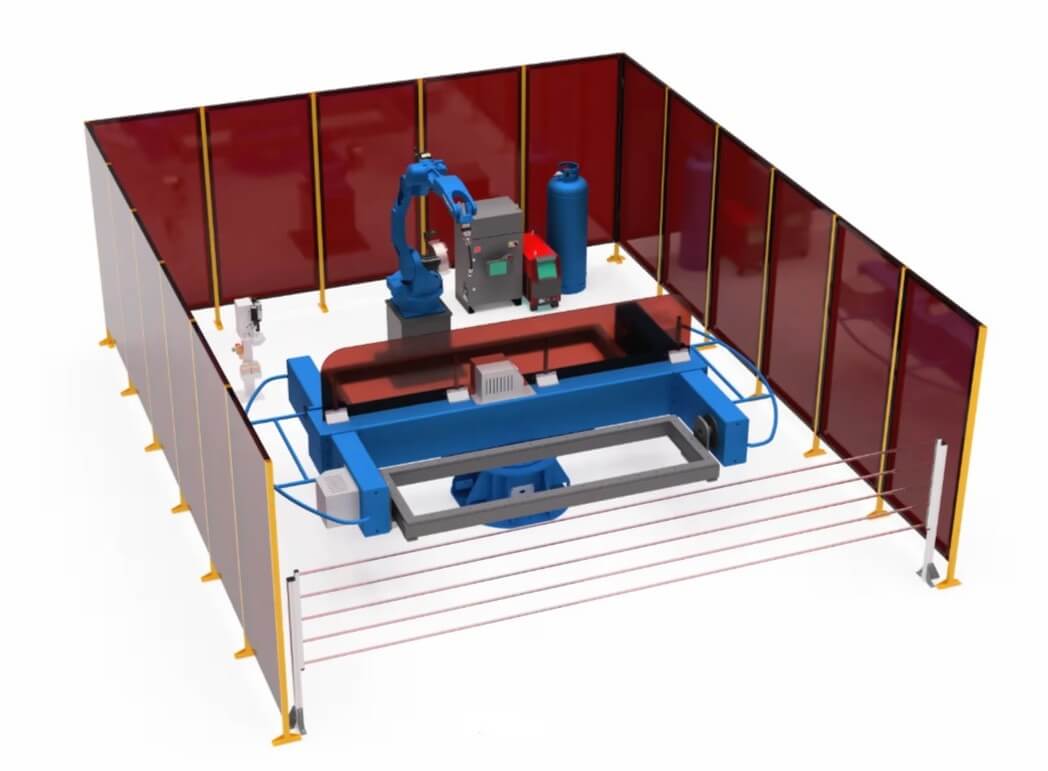

Роботизированный комплекс с трехосевым позиционером

Роботизированный сварочный комплекс с трехосевым позиционером предназначен для автоматизации сварки металлических изделий, которым требуется точное вращение, наклон и надежная фиксация в процессе обработки. Такое оборудование особенно эффективно при работе с длинномерными, крупными и сложными по форме заготовками.

Трехосевой позиционер изменяет положение детали относительно сварочной горелки, а промышленный робот выполняет сварку по заданной траектории. Благодаря согласованной работе оборудования удается получить стабильное качество швов, сократить ручной труд и уменьшить время производственного цикла.

Комплекс применяется для сварки трубных конструкций, рам, валов, кронштейнов, каркасов техники, опорных элементов и других изделий, где важно обеспечить доступ к сварным соединениям с разных сторон.

Назначение роботизированного сварочного комплекса

Комплекс используется на производственных участках, где необходимо повысить скорость, точность и повторяемость сварочных операций. Он подходит для серийного и мелкосерийного выпуска изделий, а также для предприятий, которые планируют снизить зависимость качества сварки от квалификации отдельного сварщика. Оборудование помогает решать следующие задачи:

• автоматизировать сварку габаритных и продолговатых заготовок;
• обеспечить стабильное положение детали во время сварки;
• улучшить доступ робота к труднодоступным участкам;
• сократить количество ручных кантовок;
• повысить повторяемость сварных швов;
• увеличить производительность сварочного поста;
• снизить трудоемкость изготовления металлоконструкций.

Особенности работы комплекса

Перед началом цикла оператор устанавливает заготовку на позиционер и фиксирует ее в оснастке. После запуска программы робот начинает сварку, а позиционер перемещает изделие в нужное пространственное положение. Это позволяет выполнять швы в более удобной ориентации и уменьшать количество дополнительных установок.

Последовательность рабочего цикла

• Заготовка размещается на трехосевом позиционере.
• Деталь закрепляется в технологической оснастке.
• Оператор выбирает и запускает сварочную программу.
• Робот приступает к сварке.
• Позиционер поворачивает и наклоняет изделие в соответствии с заданием.
• После завершения операции готовая деталь снимается с рабочего места.

Такой принцип работы повышает точность сварки и позволяет эффективно обрабатывать изделия со сложной геометрией.

Преимущества комплекса с трехосевым позиционером

Удобный доступ к сварным швам

Трехосевой позиционер помогает расположить изделие так, чтобы робот мог подойти к шву под оптимальным углом. Это особенно важно при сварке рамных конструкций, труб, валов и других деталей с несколькими зонами обработки.

Стабильное качество сварки

Роботизированная сварка обеспечивает одинаковые параметры процесса: скорость перемещения горелки, траекторию, угол наклона и режим сварки. Это снижает вероятность дефектов и повышает повторяемость результата.

Сокращение ручных операций

Позиционер берет на себя поворот и изменение положения заготовки. Оператору не требуется вручную перемещать тяжелые детали, что повышает безопасность и ускоряет производственный процесс.

Гибкость под разные изделия

Комплекс проектируется под конкретные задачи заказчика. При подборе учитываются масса, длина, форма детали, расположение швов, требования к сварочному процессу и доступная площадь на производстве.

Области применения

Роботизированный сварочный комплекс с трехосевым позиционером подходит для предприятий машиностроения, металлообработки, производства сельскохозяйственной, коммунальной и садовой техники, а также для изготовления металлоконструкций.

Примеры изделий для сварки

Комплекс может использоваться для сварки:

Если изделие имеет большую длину, значительный вес или швы расположены с нескольких сторон, трехосевой позиционер позволяет упростить сварку и повысить качество готовой продукции.

Подбор оборудования под задачу

Состав комплекса определяется после изучения технического задания, чертежей или образцов деталей. Специалисты подбирают робота, позиционер, сварочный источник и оснастку с учетом особенностей конкретного производства.

Промышленный сварочный робот

В зависимости от габаритов изделия и необходимой зоны досягаемости комплекс может оснащаться роботами:

• RH14-06(10)-W — для стандартных деталей и сварочных задач средней сложности;
• RH20-06(10)-W — для более крупных изделий, где требуется увеличенный рабочий радиус.

Модель робота выбирается так, чтобы сварочная горелка могла уверенно достигать всех заданных швов без лишних переустановок.

Трехосевой позиционер

Для комплектации могут применяться позиционеры:

• WB3SС;
• WB3СC.

Грузоподъемность подбирается индивидуально и может составлять от 500 до 5000 кг. При выборе учитываются масса детали, центр тяжести, расстояние между план-шайбами, длина изделия и требования к технологической оснастке.

Сварочный источник

Сварочный аппарат выбирается по материалу, толщине металла, режиму работы и требуемой производительности. Возможные варианты комплектации:

• источник 350 А с воздушным охлаждением;
• источник 500 А с водяным охлаждением.

Оборудование может использоваться для сварки:

• черной стали;
• нержавеющей стали;
• алюминия.

Комплектация комплекса

Базовый состав оборудования формируется под задачу заказчика. В стандартную конфигурацию могут входить элементы для сварки, позиционирования, защиты оператора и управления процессом.

Возможный состав поставки

Итоговая комплектация может быть расширена или изменена в зависимости от изделия, производственной площадки и требований к автоматизации.

Безопасность работы

Комплекс оснащается элементами защиты, которые ограничивают доступ в рабочую зону во время сварки и помогают предотвратить опасные ситуации. В состав системы безопасности могут входить световые ворота, защитные ограждения, контроллер, реле безопасности, аварийные кнопки и блокировки. Такая система позволяет организовать безопасную загрузку и выгрузку заготовок, а также контролировать работу оборудования в автоматическом режиме.

Цена роботизированного сварочного комплекса с трехосевым позиционером

Стоимость комплекса рассчитывается индивидуально, так как оборудование подбирается под конкретное изделие и производственную задачу. На цену влияет не только модель робота, но и параметры позиционера, тип сварочного источника, сложность оснастки и объем работ по внедрению.

От чего зависит стоимость

На итоговую цену влияют:

• масса и размеры заготовки;
• материал изделия;
• толщина металла;
• расположение и протяженность сварных швов;
• необходимая досягаемость робота;
• тип и грузоподъемность позиционера;
• вариант охлаждения сварочного оборудования;
• сложность фиксации детали;
• требования к системе безопасности;
• объем программирования, монтажа и пусконаладки.

Для подготовки точного коммерческого предложения рекомендуется отправить чертежи, фотографии или описание изделий. На основании этих данных можно подобрать оптимальную конфигурацию комплекса.

Заказать сварочный роботизированный комплекс

Компания ЭКОСВАР разрабатывает и внедряет роботизированные сварочные комплексы под задачи конкретного производства. Мы поможем подобрать промышленного робота, трехосевой позиционер, сварочный источник, оснастку и систему безопасности. Оставьте заявку, чтобы получить консультацию, предварительный расчет и предложение по роботизированному сварочному комплексу с трехосевым позиционером.

Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
