Роботизированные сварочные комплексы

Роботизированные сварочные комплексы применяются для автоматизации сварочных операций на промышленных предприятиях. Это готовые технологические решения, которые объединяют сварочного робота, источник питания, систему управления, позиционирующее оборудование, оснастку и средства безопасности в единую производственную ячейку.



Компания «ЭКОСВАР» предлагает роботизированные комплексы для сварки деталей, узлов и металлоконструкций в серийном и мелкосерийном производстве. Оборудование подбирается под конкретные задачи заказчика: тип изделий, материал, толщину металла, конфигурацию швов, требуемую производительность и условия размещения на площадке.



Роботизация сварки позволяет стабилизировать качество соединений, сократить влияние человеческого фактора, повысить скорость изготовления продукции и снизить количество дефектов. Для предприятий, которые регулярно выполняют повторяющиеся сварочные операции, внедрение роботизированного комплекса становится эффективным способом увеличить выпуск без значительного расширения штата.

Что такое роботизированный сварочный комплекс

Роботизированный сварочный комплекс — это автоматизированный участок, на котором основные сварочные операции выполняет промышленный робот. Он перемещает сварочную горелку по заданной программе, выдерживает постоянную скорость, угол наклона, расстояние до детали и другие параметры процесса.



В отличие от ручной сварки, результат не зависит от усталости оператора, смены исполнителя или нестабильности движения руки. При правильно подготовленной программе и точно изготовленной оснастке робот повторяет один и тот же цикл с высокой точностью, обеспечивая одинаковое качество шва на каждой детали.



Такие комплексы особенно востребованы там, где требуется выпускать партии однотипных изделий: рам, корпусов, кронштейнов, стеллажей, баков, опор, металлокаркасов, элементов машин и оборудования.

Когда предприятию нужна роботизация сварки

Автоматизация сварочного участка становится актуальной, если производство сталкивается с типовыми проблемами: не хватает квалифицированных сварщиков, качество швов нестабильно, сроки выполнения заказов увеличиваются, а объемы выпуска растут.



Роботизированный комплекс помогает решить эти задачи за счет стандартизации процесса. После настройки программы робот выполняет сварку по одинаковому алгоритму, а оператор контролирует загрузку, снятие изделий и работу оборудования. Роботизация особенно эффективна, если:

• изделия изготавливаются сериями;
• детали имеют повторяющуюся геометрию;
• необходимо повысить производительность участка;
• требуется снизить количество брака;
• качество ручной сварки зависит от конкретного специалиста;
• производство испытывает дефицит сварщиков;
• нужно обеспечить стабильные сроки выпуска;
• предприятие планирует масштабировать производство.

Даже при мелкосерийном производстве роботизированная сварка может быть оправдана, если используется удобная система переналадки, универсальная оснастка или повторяются типовые сварные узлы.

Преимущества роботизированных сварочных комплексов

Главное преимущество роботизированного комплекса — стабильность. Робот не меняет траекторию, не снижает скорость из-за усталости и не допускает случайных отклонений, характерных для ручного процесса. Это особенно важно при серийном выпуске, где каждая деталь должна соответствовать одинаковым требованиям.

Внедрение роботизированной сварки позволяет:

• увеличить скорость выполнения сварочных операций;
• обеспечить повторяемое качество сварного шва;
• уменьшить количество дефектов и переделок;
• снизить зависимость от квалификации персонала;
• оптимизировать себестоимость продукции;
• повысить загрузку сварочного участка;
• улучшить безопасность труда;
• стандартизировать технологический процесс;
• сократить простои между операциями;
• повысить предсказуемость сроков производства.

При грамотной организации рабочей зоны робот может работать практически непрерывно. Например, пока в одной зоне выполняется сварка, оператор подготавливает заготовку во второй зоне. Это уменьшает время ожидания и повышает эффективность использования оборудования.

Состав роботизированного комплекса для сварки

Конфигурация комплекса зависит от задач предприятия. Для небольших деталей достаточно компактной ячейки со сварочным столом, а для крупногабаритных конструкций может потребоваться позиционер, линейная ось, усиленная оснастка и расширенная зона обслуживания.

В состав комплекса обычно входят:

• промышленный сварочный робот;
• сварочный источник;
• сварочная горелка и механизм подачи проволоки;
• система управления;
• позиционер или поворотный стол;
• сварочная оснастка;
• защитные ограждения;
• световые барьеры или другие элементы безопасности;
• станция очистки горелки;
• системы вентиляции и удаления сварочного дыма;
• дополнительное оборудование под задачу заказчика.



Компания «ЭКОСВАР» помогает подобрать состав комплекса таким образом, чтобы оборудование соответствовало реальной производственной задаче, а не было избыточным или недостаточным по возможностям.

Промышленный сварочный робот

Сварочный робот является центральным элементом комплекса. Он отвечает за точное перемещение горелки относительно изделия и выполнение заданной траектории шва. При выборе робота учитываются радиус рабочей зоны, грузоподъемность, количество осей, скорость перемещения, точность позиционирования и особенности доступа к швам.



Для компактных изделий подходят роботы с меньшим радиусом действия. Для сварки крупных рам, балок, корпусов и металлоконструкций применяются модели с увеличенной рабочей зоной либо используются дополнительные оси перемещения.



Правильный подбор робота важен не только для производительности, но и для качества сварки. Оборудование должно обеспечивать свободный доступ к швам без столкновений с оснасткой, изделием и элементами рабочей ячейки.

Сварочный источник

Источник питания обеспечивает стабильность сварочной дуги и влияет на формирование шва. Для роботизированной сварки обычно применяются современные источники для MIG/MAG, TIG, Laser-процессов, рассчитанные на интенсивную промышленную эксплуатацию.



Параметры источника подбираются с учетом материала, толщины металла, типа проволоки, защитного газа, пространственного положения швов и требований к внешнему виду соединения.



Стабильная работа сварочного источника позволяет уменьшить разбрызгивание, повысить повторяемость шва и снизить вероятность дефектов. Это особенно важно при серийном производстве, где отклонения в качестве приводят к потерям времени и дополнительным затратам.

Позиционеры и поворотные устройства

Позиционеры применяются для поворота и наклона изделия во время сварки. Они позволяют размещать деталь в оптимальном положении, обеспечивать удобный доступ к швам и снижать количество сложных пространственных положений сварки. Использование позиционера помогает:

• повысить качество формирования шва;
• сократить время выполнения операции;
• уменьшить количество перемещений робота;
• обеспечить доступ к труднодоступным участкам;
• снизить риск деформаций и смещения деталей;
• ускорить загрузку и снятие изделий.



Для разных задач могут применяться одноосевые, двухосевые и многоосевые позиционеры, вращатели, поворотные столы, а также индивидуальные решения для длинномерных или тяжелых заготовок.

Сварочная оснастка

Оснастка играет ключевую роль в роботизированной сварке. Она обеспечивает точное базирование деталей, надежную фиксацию и повторяемое положение заготовки в каждом цикле. Если деталь установлена с отклонением, робот будет выполнять программу по заданной траектории, но шов может оказаться смещенным.



Поэтому при проектировании комплекса особое внимание уделяется приспособлениям для фиксации. Они должны быть удобными для оператора, достаточно жесткими, устойчивыми к тепловым нагрузкам и рассчитанными на многократное использование.



Грамотно выполненная оснастка сокращает время подготовки детали, повышает точность сборки и делает работу роботизированного комплекса более стабильной.

Система управления и безопасность

Система управления связывает между собой робота, сварочный источник, позиционеры, датчики, ограждения и вспомогательное оборудование. Оператор может запускать программы, выбирать нужный цикл, контролировать параметры процесса и выполнять необходимые корректировки.



Для безопасной эксплуатации комплекс оснащается защитными ограждениями, блокировками дверей, аварийными кнопками, световыми барьерами и другими средствами защиты. Их задача — исключить доступ человека в опасную зону во время работы оборудования.



Безопасность является обязательной частью проекта. Роботизированный комплекс должен не только выполнять сварку, но и соответствовать требованиям промышленной эксплуатации на конкретном производстве.

Варианты исполнения роботизированных сварочных комплексов

«ЭКОСВАР» подбирает конфигурацию комплекса под особенности изделий и производственного процесса. Решение может быть простым и компактным либо включать несколько рабочих зон, позиционеры и дополнительную автоматизацию.

Комплекс со сварочным столом

Такой вариант подходит для небольших и средних деталей: кронштейнов, корпусов, рамок, опор, элементов мебели, стеллажей и других изделий, которые удобно фиксировать на столе.



Комплекс со сварочным столом часто выбирают предприятия с широкой номенклатурой продукции. При правильно подобранной оснастке можно быстро перенастраивать рабочую зону под разные изделия.

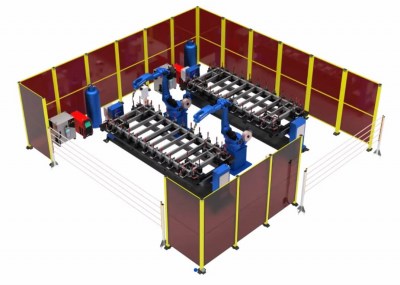

Роботизированная ячейка с двумя зонами

Двухзонная компоновка позволяет снизить простои оборудования. Робот выполняет сварку в одной зоне, а оператор в это время снимает готовую деталь и устанавливает новую заготовку во второй.



Такая схема особенно эффективна для серийного производства, где важно обеспечить максимальную загрузку робота и сократить вспомогательное время.

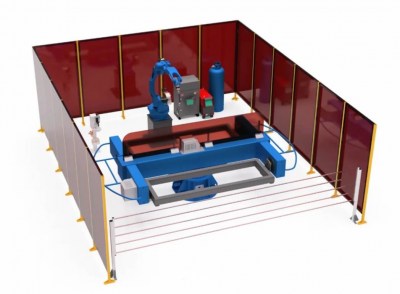

Комплекс с позиционером

Позиционер используется, когда изделие необходимо поворачивать для доступа к швам. Это решение подходит для деталей сложной формы, корпусов, рам, емкостей, трубных узлов и других изделий, где сварные соединения расположены с разных сторон.



За счет поворота детали робот может выполнять сварку в более удобном положении, что положительно влияет на качество и скорость процесса.

Комплекс для длинномерных изделий

Для сварки балок, лестниц, рам, трубных конструкций, стеллажей и других протяженных заготовок применяются комплексы с увеличенной рабочей зоной. В состав такой системы могут входить линейная ось, два позиционера или специальные опоры для фиксации длинных деталей.



Это позволяет автоматизировать сварку крупногабаритных изделий без постоянной ручной перестановки заготовки.

Где применяются роботизированные комплексы для сварки

Роботизированная сварка востребована в разных отраслях промышленности. Ее применяют там, где требуется повторяемость, высокая скорость и стабильное качество соединений.



Комплексы используются при изготовлении:

• металлоконструкций;
• рам и каркасов;
• стеллажей и складского оборудования;
• корпусов и кожухов;
• кронштейнов и опор;
• баков, емкостей и резервуаров;
• деталей машин и механизмов;
• элементов сельскохозяйственной техники;
• дорожного и коммунального оборудования;
• металлической мебели;
• лестниц, ограждений и перил;
• сварных узлов из профильной трубы и листового металла.

Роботизированный комплекс может быть внедрен как на крупном промышленном предприятии, так и на производстве среднего масштаба, если сварочные операции регулярно повторяются и имеют достаточный объем.

От чего зависит стоимость комплекса

Цена роботизированного сварочного комплекса рассчитывается индивидуально. Универсальной стоимости не существует, потому что состав оборудования и сложность проекта сильно зависят от конкретной задачи.



На бюджет влияют:

• модель и характеристики сварочного робота;
• тип сварочного источника;
• количество рабочих зон;
• наличие позиционеров;
• размеры и масса изделий;
• сложность сварочной оснастки;
• количество типов деталей;
• требования к скорости производства;
• состав системы безопасности;
• необходимость вентиляции;
• объем интеграционных работ;
• монтаж, запуск и обучение персонала.

Чтобы подготовить расчет, специалистам «ЭКОСВАР» желательно предоставить чертежи, фотографии или 3D-модели изделий, указать материал, толщину металла, длину и расположение швов, а также планируемый объем выпуска. На основании этих данных можно определить подходящую конфигурацию, оценить производительность и рассчитать ориентировочную стоимость внедрения.

Как проходит внедрение роботизированной сварки

Проект начинается с изучения производственной задачи. Важно понять, какие изделия нужно сваривать, насколько они повторяемы, какие требования предъявляются к качеству, как организован текущий процесс и какие показатели необходимо улучшить.

Типовой порядок внедрения включает:

• Сбор исходной информации по изделиям.
• Анализ технологии сварки и производственных ограничений.
• Подбор робота, источника и дополнительного оборудования.
• Разработка компоновки рабочей зоны.
• Проектирование или адаптацию сварочной оснастки.
• Подготовку управляющих программ.
• Сборку и интеграцию оборудования.
• Монтаж комплекса на площадке заказчика.
• Пусконаладочные работы.
• Обучение операторов и технических специалистов.

Такой подход позволяет внедрять оборудование не формально, а под реальные задачи предприятия — с учетом изделий, производственных потоков и планируемой загрузки.

Купить роботизированный сварочный комплекс в «ЭКОСВАР»

Если вы хотите автоматизировать сварочный участок, увеличить производительность или повысить стабильность качества швов, компания «ЭКОСВАР» поможет подобрать роботизированный сварочный комплекс под вашу задачу. Мы учитываем особенности изделий, материал, толщину металла, тип сварки, объем производства, требования к качеству и условия размещения оборудования. По результатам анализа специалисты предложат подходящую конфигурацию комплекса и подготовят расчет.



Оставьте заявку на сайте или свяжитесь с нами удобным способом — мы проконсультируем по возможностям роботизации сварки и поможем подобрать решение для вашего производства.
