Двухосевой позиционер WB2LZ
Диаметр планшайбы (мм): 770
Ход по Оси Z (мм): 1500, 2000, 2500
Количество осей - 2

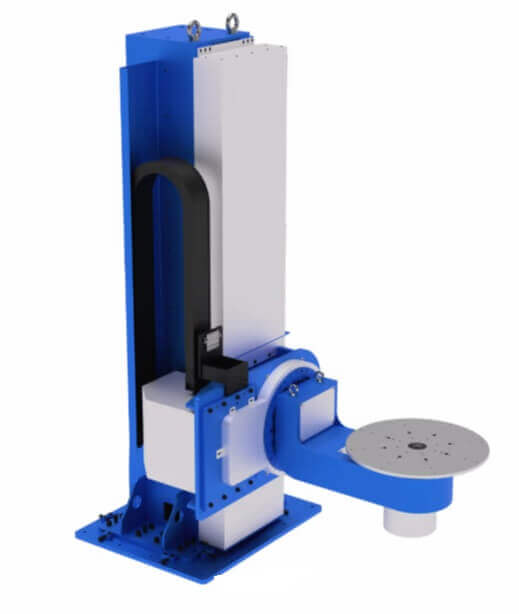

L-позиционер CRP WB2LZ с подъёмной колонной, наклоном и полой планшайбой в сварочной ячейке, интеграция Экосвар*
L-позиционер WB2LZ: две оси, подъём колонны 250–2000 кг
WB2LZ — позиционер схемы L-типа: наклон + вращение планшайбы и подъёмная колонна. Высоту изделия ставят под зону робота и под съём, затем крутят и наклоняют без перестановки оснастки. Полая планшайба пропускает заготовку или коммуникации через центр; резьбовой ряд — под кондуктор. Редукторы RV, усиленная рама. Нагрузка: 250 / 500 / 1000 / 2000 кг (WB2LZ-250, два исполнения WB2LZ5-500, WB2LZ5-1000, WB2LZ9-2000). В паспорте: 2 оси + подъём. Это не WB1LZ (L-колонна, одна ось вращения), не WB2L (L, две оси без подъёма), не WB2LT (полая планшайба, две оси, без колонны, 500 кг), не P-тип WB2S / WB2P, не синхронный подъём двух бабок WB1KZ, не стол WB1SC, не рамные WB1K / WB1KH, не трек WD, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем ход колонны, диаметр прохода планшайбы и класс WB2LZ к роботу CRP, считаем массу, эксцентриситет по осям и момент, стыкуем оси и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB1LZ, WB2L, WB2LT и обзор двухосевых позиционеров.
Чем WB2LZ отличается от WB1LZ, WB2L и WB2LT
WB1LZ поднимает L-стойку и только крутит планшайбу. WB2L наклоняет и крутит, высота фланца фиксирована. WB2LT даёт полый центр и две оси на 500 кг без вертикального хода. WB2LZ совмещает подъём + наклон + поворот: пост стыкуют с разной высотой робота, массивный узел снимают на удобной отметке, шов доступен под углом. Направляющие держат положение на любом угле.
Не ставьте WB2LZ на балку между двумя бабками — WB1K / WB1KH. Не ставьте трубу 3–5 т сквозь одноосевой шпиндель — WB1KHT. Не ставьте P-корпус без колонны — WB2S / WB2P. Трек WD везёт робота, не планшайбу.

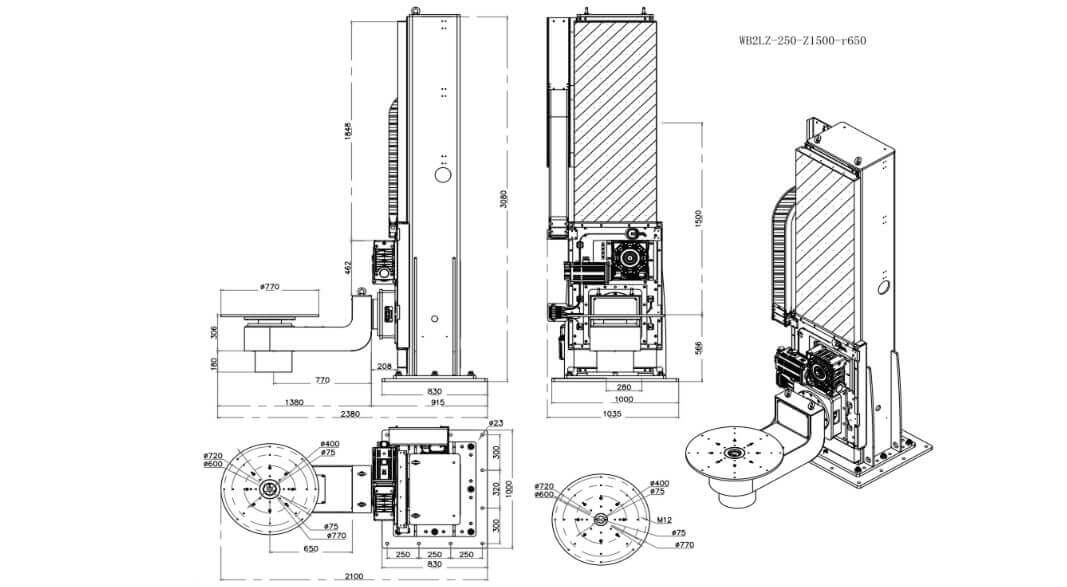

Как устроена схема
L-стойка, подъём, наклон, вращение, полая планшайба, RV без люфта. В исходном ТЗ диапазон наклона сведён как ±180° и ±90° по классам — в карточке берут строку паспорта CRP, не смешивают оба значения в одну модель. Поворот планшайбы ±360°.
Повтор подъёма ±0,02 мм. Повтор наклона ±0,05 мм на младших, ±0,04 мм на тяжёлых. Повтор вращения ±0,02 / ±0,04 мм. Эксцентриситет наклона ≤ 200 / ≤ 300 мм, вращения ≤ 150 / ≤ 200 мм. У части строк скорость наклона и вращения записана в мм/с — по смыслу оси это °/с; на сайте единицы сверяют с паспортом.
Два исполнения 500 кг различают редуктором и темпом наклона (быстрее vs тихоход 528,545:1, 180° за 7 с, момент 4000 Н·м). Класс 2000 кг: наклон 12,9°/с, 180° за 13 с, момент 15 000 Н·м, передача 929,81:1. Мощность 2,0 кВт при 4000 Н·м — сверка с паспортом, без копирования нестыковки как факта. Привод вращения на части тяжёлых классов в ТЗ заполнен не полностью.
Линейка WB2LZ
| Параметр | WB2LZ-250 | WB2LZ5-500 (1) | WB2LZ5-500 (2) | WB2LZ5-1000 | WB2LZ9-2000 |
| Номинальная нагрузка | 250 кг | 500 кг | 500 кг | 1000 кг | 2000 кг |
| Оси | наклон + поворот + подъём | наклон + поворот + подъём | наклон + поворот + подъём | наклон + поворот + подъём | наклон + поворот + подъём |
| Схема L | полая планшайба L | полая планшайба L | полая планшайба L | полая планшайба L | полая планшайба L |
| Подъём | |||||
| Двигатель (реком.) | 2,3 кВт / 14,5 Н·м | 4,4 кВт / 22 Н·м | 2,3 кВт / 14,5 Н·м | 2,9 кВт / 22 Н·м | 4,4 кВт / 28,4 Н·м |
| Скорость ном. / макс. | 44 / 66 мм/с | 33 / 50 мм/с | по паспорту | по паспорту | по паспорту |
| Повтор подъёма | ±0,02 мм | ±0,02 мм | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Наклон | |||||
| Двигатель (реком.) | 2,0 кВт / 9,5 Н·м | 3,0 кВт / 14,5 Н·м | по паспорту* | 4,3 кВт / 22 Н·м | 4,3 кВт / 22 Н·м |
| Передача | 257,25:1 | 299,8:1 | 528,545:1 | 590,727:1 | 929,81:1 |
| Ном. / макс. скорость | 46 / 70°/с | 40 / 60°/с | 22,7 / 34°/с** | 20,3 / 30,5°/с** | 12,9 / 19,4°/с** |
| Выходной момент | 2000 Н·м | 3700 Н·м | 4000 Н·м | 9800 Н·м | 15 000 Н·м |
| Повтор | ±0,05 мм | ±0,05 мм | ±0,04 мм | ±0,04 мм | ±0,04 мм |
| 180° | 3,8 с | 4,0 с | 7,0 с | по паспорту | 13,0 с |
| Эксцентриситет | ≤ 200 мм | ≤ 300 мм | ≤ 200 мм | ≤ 200–300 мм | ≤ 200–300 мм |
| Диапазон наклона | по паспорту | по паспорту | по паспорту | по паспорту | по паспорту |
| Вращение | |||||
| Двигатель (реком.) | 1,5 кВт / 7,2 Н·м | 2,0 кВт / 9,5 Н·м | 2,0 кВт / 9,5 Н·м | по паспорту | по паспорту |
| Передача | 184:1 | 152,25:1 | 257,25:1 | 299,8:1 | 528,545:1 |
| Ном. / макс. скорость | 65 / 98°/с | 79 / 118°/с | 46,7 / 70°/с | 40 / 60°/с | 22,7 / 34°/с** |
| Выходной момент | 1100 Н·м | 1200 Н·м | 2000 Н·м | 3700 Н·м | 4000 Н·м |
|
Повтор 180° |
±0,02 мм 3,0 с |
±0,02 мм 2,5 с |
±0,04 мм 3,8 с |
±0,04 мм 4,0 с |
±0,04 мм 7,0 с |
|
Эксцентриситет Диапазон |
≤ 150 мм ±360° |
≤ 150 мм ±360° |
≤ 200 мм ±360° |
≤ 200 мм ±360° |
≤ 200 мм ±360° |
Ход колонны, проход планшайбы и момент на наклоне считают по верхней точке оснастки и вылету, не по «средней высоте цеха». Стыковка с роботами CRP — в контуре ячейки (синхрон трёх контуров, STO, ограждение).
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB2LZ со сварочными роботами CRP на площадках Сибири и Дальнего Востока: подъём, наклон, полая планшайба, оснастка, токоподвод, ограждение, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB1LZ (подъём, одна ось), WB2L (две оси без подъёма), сварочные роботы.
