Двухосевой позиционер WB2L
Диаметр планшайбы (мм): 770
Количество осей - 2

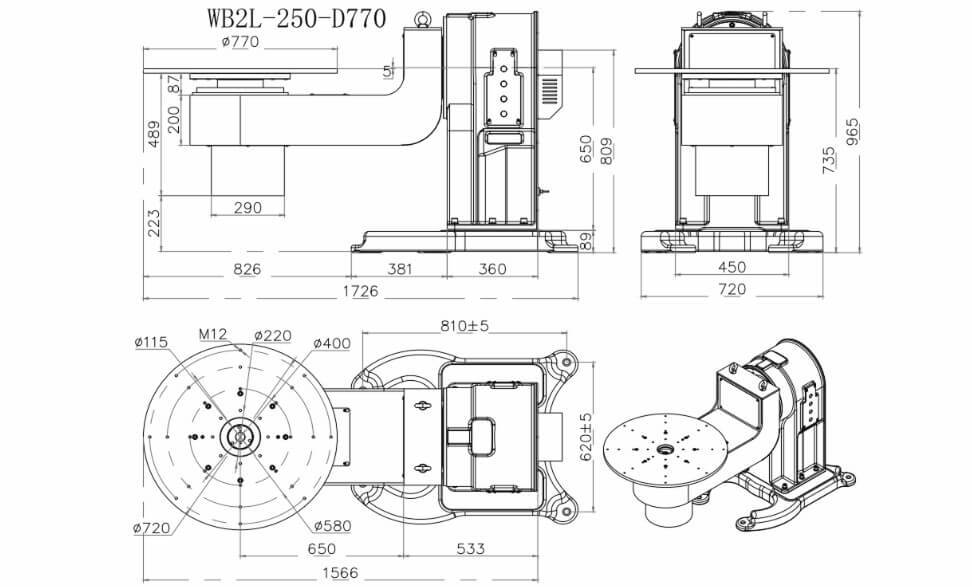

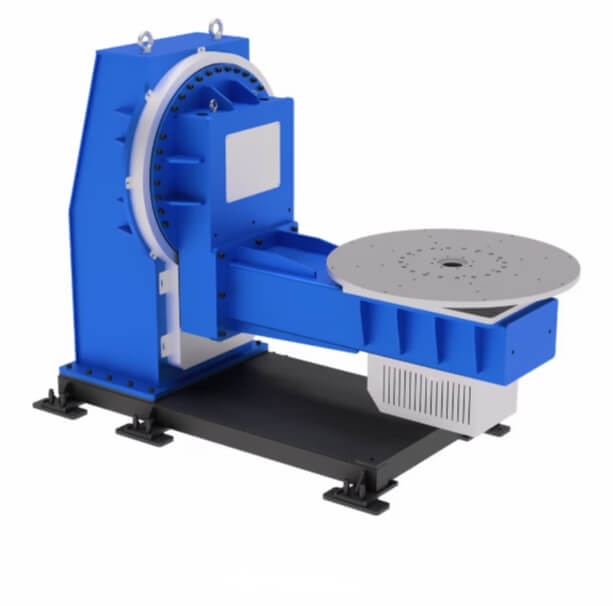

двухосевой L-позиционер CRP WB2L с наклоном и планшайбой в сварочной ячейке, интеграция Экосвар*
Двухосевой L-позиционер WB2L: наклон и планшайба 250–2000 кг
WB2L — двухосевой позиционер L-типа: ось наклона (переворота) и ось вращения планшайбы на вертикальной стойке. Изделие ставят под нужный угол к горелке без съёма оснастки. Литой усиленный корпус, редукторы RV, крепёжный ряд на планшайбе. Номинальная нагрузка: 250 / 500 / 1000 / 2000 кг (WB2L-250, WB2L2-500, WB2L7-1000, WB2L7-2000). Это не P-тип WB2S / WB2P (другая компоновка осей и корпуса), не одноосевая L-стойка WB1LC, не L с подъёмом колонны WB1LZ, не стол WB1SC / WB1SQ, не рамные кантователи WB1K / WB1KH / WB1LG, не подъём двух бабок WB1KZ, не трек WD, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем класс WB2L и оснастку к роботу CRP, считаем массу, эксцентриситет по обеим осям и момент, стыкуем оси и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB2S, WB2P, WB1LC и обзор двухосевых позиционеров.
Чем L-тип WB2L отличается от P-типа WB2S и от WB1LC
В сравнении с другими моделями ассортиментного ряда WB1LC — L-стойка, одна ось: только вращение планшайбы, наклона нет. WB2S / WB2P — схема P: наклон и планшайба в другой геометрии корпуса (у WB2P ещё полый канал под кабели). WB2L — L-стойка с двумя приводами: консольная планшайба плюс переворот. Имеет смысл на средних и тяжёлых узлах в компактной ячейке, когда нужен угол «в лодочку» и полный обход, но не рама между двумя бабками.
Не рекомендуется ставить WB2L на длинную балку между центрами — оптимальнее WB1K / WB1KH. Не ставьте трубу сквозь ось — WB1KHT. Не ставьте подъём колонны без второй оси наклона как у LZ — WB1LZ. Трек WD везёт робота, не деталь.
Как устроена стойка
Две оси: наклон и поворот, RV без люфта, литой корпус под динамику. Планшайба — отверстия под оснастку, смена без разбора стойки. В исходном ТЗ диапазон наклона сведён как ±90° и ±360° по классам — в карточке берут строку паспорта CRP, не смешивают оба значения в одну модель.
Эксцентриситет наклона ≤ 300 мм, вращения ≤ 150 мм. Повтор: ±0,02 мм на 250 кг, ±0,04 мм на 500–2000 кг. Класс 250 кг быстрый по наклону (79°/с, 180° за 2,5 с, момент 1200 Н·м). С 500 кг наклон тихоходный: 22,7°/с, 180° за 7 с, момент 4000 Н·м. Тяжёлые: 1000 кг — 15°/с, 12 с, 9000 Н·м; 2000 кг — 15,4°/с, 11,5 с, 12 800 Н·м.
У 1000 кг скорость вращения в исходной таблице записана в мм/с — по смыслу оси это °/с; в карточке сверяют единицы с паспортом. Привод вращения 2000 кг в ТЗ не заполнен — только паспорт CRP, без выдуманных кВт.
Линейка WB2L
| Параметр | WB2L-250 | WB2L2-500 | WB2L7-1000 | WB2L7-2000 |
| Номинальная нагрузка | 250 кг | 500 кг | 1000 кг | 2000 кг |
| Оси | 2: наклон + поворот | 2: наклон + поворот | 2: наклон + поворот | 2: наклон + поворот |
| Схема | L-тип | L-тип | L-тип | L-тип |
| Корпус | литой | литой | литой | литой |
| Наклон | ||||
| Двигатель / момент (реком.) | 2,0 кВт / 9,5 Н·м | 2,0 кВт / 9,5 Н·м | 3,0 кВт / 14,5 Н·м | 4,3 кВт / 22 Н·м |
| Передаточное число | 152,25:1 | 528,545:1 | 796,73:1 | 777,27:1 |
| Номинальная / макс. скорость | 79 / 118°/с | 22,7 / 34°/с | 15 / 22,6°/с | 15,4 / 23,2°/с |
| Выходной момент | 1200 Н·м | 4000 Н·м | 9000 Н·м | 12 800 Н·м |
| Повтор | ±0,02 мм | ±0,04 мм | ±0,04 мм | ±0,04 мм |
| Поворот на 180° | 2,5 с | 7 с | 12 с | 11,5 с |
| Эксцентриситет | ≤ 300 мм | ≤ 300 мм | ≤ 300 мм | ≤ 300 мм |
| Диапазон наклона | по паспорту (±90° / ±360°) | по паспорту | по паспорту | по паспорту |
| Вращение планшайбы Двигатель / момент (реком.) | 1,5 кВт / 7,2 Н·м | 2,0 кВт / 9,5 Н·м | 2,0 кВт / 9,5 Н·м | по паспорту |
| Передаточное число | 184:1 | 257:1 | 528,545:1 | по паспорту |
| Номинальная / макс. скорость | 65 / 98°/с | 46,7 / 70°/с | 22,7 / 34°/с* | по паспорту |
| Выходной момент | 1100 Н·м | 2000 Н·м | 4000 Н·м | по паспорту |
| Повтор | ±0,02 мм | ±0,04 мм | ±0,04 мм | ±0,04 мм |
| Поворот на 180° | 2,5 с | 4,0 с | 7 с | по паспорту |
| Эксцентриситет | ≤ 150 мм | ≤ 150 мм | ≤ 150 мм | ≤ 150 мм |
| Диапазон | ±360° | ±360° | ±360° | ±360° |
*В исходном ТЗ единицы мм/с — на сайте после сверки с паспортом.
Момент считают по вылету оснастки на наклоне, не по кг на шильдике. Стыковка с роботами CRP — в контуре ячейки (синхрон двух осей, STO, ограждение).
