Двухосевой позиционер WB2S

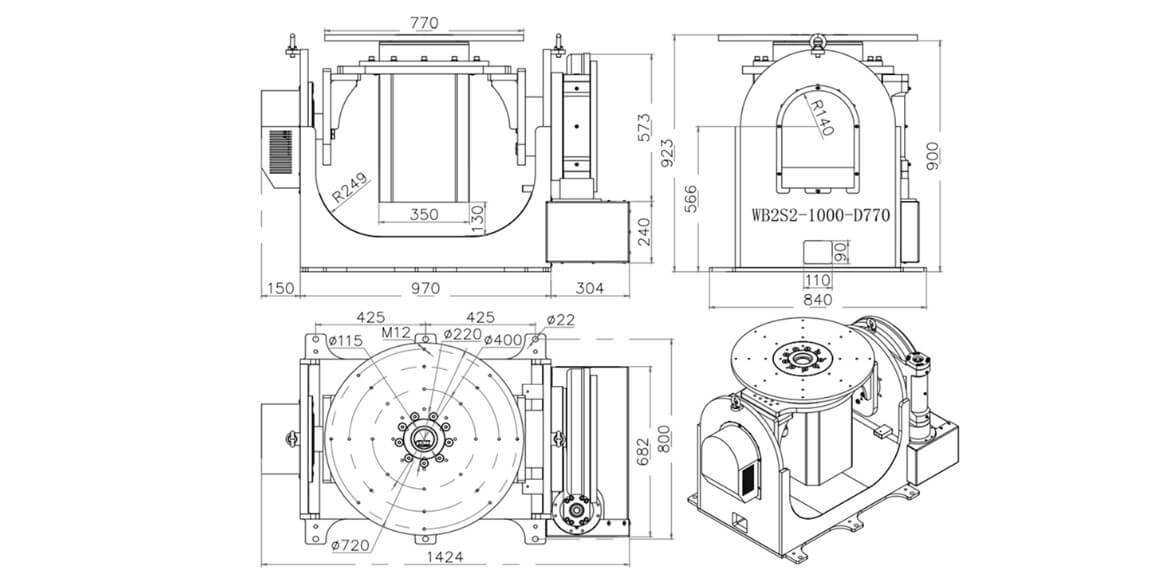

Диаметр планшайбы (мм): 770
Количество осей - 2

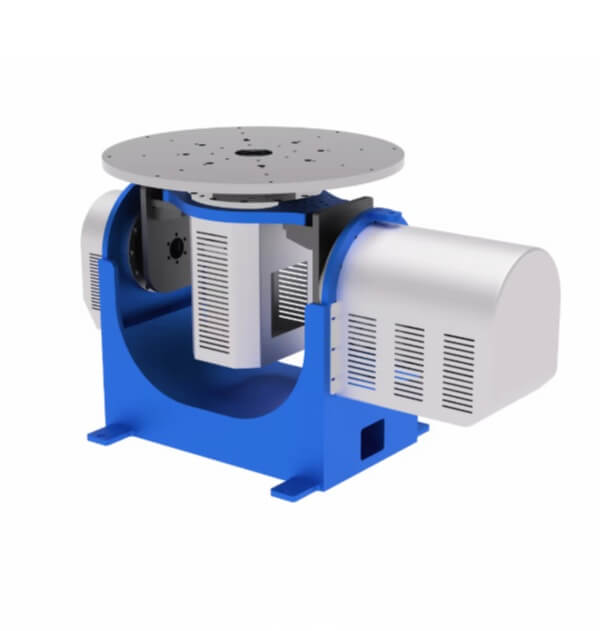

двухосевой позиционер CRP WB2S P-типа с наклоном изделия и вращением планшайбы в сварочной ячейке, интеграция Экосвар
Двухосевой позиционер WB2S: P-схема, наклон и планшайба до 1000 кг
WB2S — двухосевой позиционер схемы P-типа: ось переворота (наклона) и ось вращения планшайбы. Угол изделия меняют без перестановки оснастки — доступ к швам, которые на одноосевом столе варят с кантованием вручную. Номинальная нагрузка: 300 / 500 / 1000 кг (WB2S-300, WB2S-500, WB2S2-1000). Это не одноосевой стол WB1SC / WB1SQ, не L-стойка WB1LC / WB1LZ, не рамные кантователи WB1K / WB1KH / WB1LG, не подъём двух бабок WB1KZ, не трек WD, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем класс WB2S и оснастку к роботу CRP, считаем массу, эксцентриситет по обеим осям и момент, стыкуем оси и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует одноосевые позиционеры, WB1SC, WB1LC и обзор двухосевых позиционеров.
Зачем две оси, а не WB1SC
WB1SC крутит деталь в одной плоскости: кольцевой шов на горизонтальном диске. WB2S ещё наклоняет изделие (в паспорте горизонтальная ось, диапазон ±90°) и крутит планшайбу (±360°). Средняя масса и габарит: корпус, кронштейн, узел, которому нужен шов «в лодочку» и полный обход без съёма с оснастки. Редукторы RV, жёсткий корпус под динамику и момент.
Не рекомендуется ставить WB2S на длинную балку между бабками — в таком случае подходят WB1K / WB1KH. Не ставьте трубу сквозь ось — WB1KHT. Не ставьте L-колонну с подъёмом без второй оси наклона — WB1LZ. Трек WD везёт робота, не деталь.
Как устроен P-тип
Две оси: переворот и вращение планшайбы. Плавный ход без люфта, фиксация в заданном угле. Компактная ячейка, быстрый отклик приводов на средних массах.
Эксцентриситет разный по осям: на наклоне до ≤ 500 мм, на планшайбе ≤ 150 мм (младшие) и ≤ 250 мм (в сводной таблице ТЗ на вертикали). Смещённый ЦТ на наклоне даёт большой момент: класс 1000 кг тихоходный — номинал наклона 14°/с, 180° за 10 с, момент 9000 Н·м, передача 850:1. Повтор наклона ±0,02 мм на 300–500 кг и ±0,05 мм на 1000 кг; повтор планшайбы ±0,02 мм. Мощность и момент в карточке сверяют с паспортом CRP.
Линейка WB2S
| Параметр | WB2S-300 | WB2S-500 | WB2S2-1000 |
| Номинальная нагрузка | 300 кг | 500 кг | 1000 кг |
| Оси | 2: наклон + планшайба | 2: наклон + планшайба | 2: наклон + планшайба |
| Схема | P-тип | P-тип | P-тип |
| Наклон (горизонтальная ось) | |||
| Двигатель / момент (реком.) | 2,0 кВт / 9,5 Н·м | 3,0 кВт / 14,5 Н·м | 4,3 кВт / 22 Н·м |
| Передаточное число | 246:1 | 257,25:1 | 850:1 |
| Номинальная / макс. скорость | 48,7 / 73°/с | 46,7 / 70°/с | 14 / 21°/с |
| Выходной момент | 1950 Н·м | 3000 Н·м | 9000 Н·м |
| Повтор | ±0,02 мм | ±0,02 мм | ±0,05 мм |
| Поворот на 180° | 3,5 с | 3,8 с | 10 с |
| Эксцентриситет | ≤ 500 мм | ≤ 500 мм | ≤ 500 мм |
| Диапазон | ±90° | ±90° | ±90° |
| Планшайба (вертикальная ось) | |||
| Двигатель / момент (реком.) | 1,5 кВт / 7,2 Н·м | 2 кВт / 9,5 Н·м | по паспорту |
| Передаточное число | 184:1 | 246:1 | 299,8:1 |
| Номинальная / макс. скорость | 65 / 98°/с | 48,7 / 73°/с | 40 / 60°/с |
| Выходной момент | 1100 Н·м | 1500 Н·м | 2000 Н·м |
| Эксцентриситет | ≤ 150 мм | ≤ 150 мм | ≤ 250 мм |
| Повтор | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Поворот на 180° | 2,5 с | 3,0 с | 3,8 с |
| Диапазон | ±360° | ±360° | ±360° |
Момент считают по вылету оснастки на наклоне, не только по кг на шильдике. Стыковка с роботами CRP и источниками — в контуре ячейки (синхрон двух осей, STO, ограждение).
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB2S со сварочными роботами CRP на площадках Сибири и Дальнего Востока: P-схема, оснастка, токоподвод, ограждение, синхрон осей, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, двухосевой позиционер, WB1SC (одна ось, горизонтальный стол), сварочные роботы.
