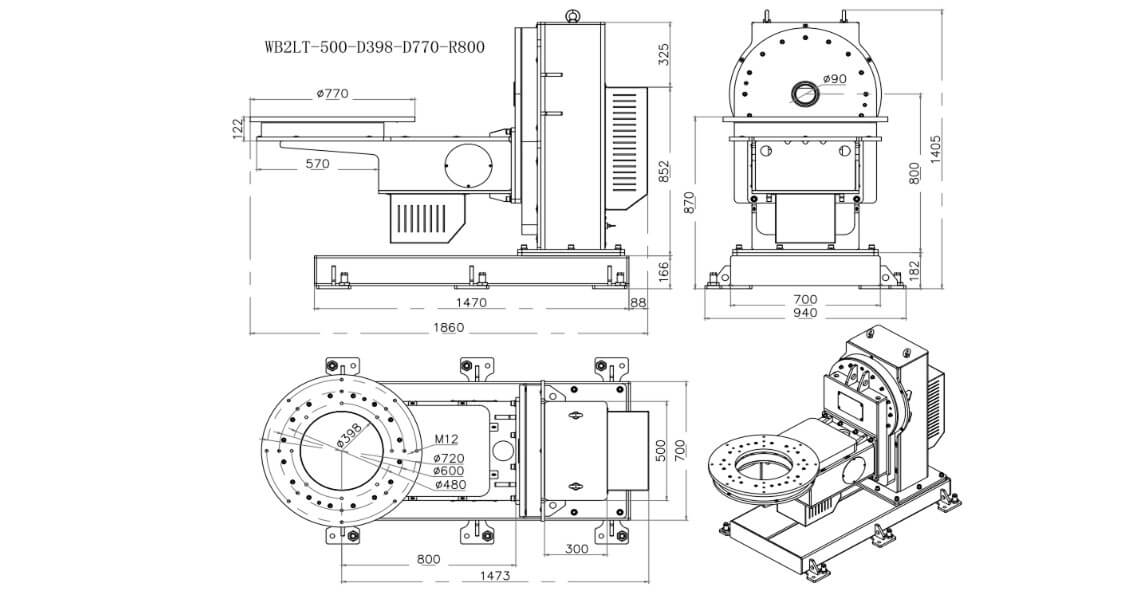

Двухосевой позиционер WB2LT
Диаметр планшайбы (мм): 400
Количество осей - 2

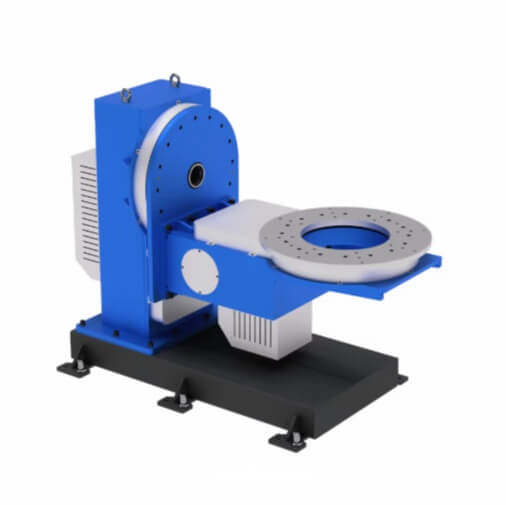

позиционер WB2LT, полая планшайба труба CRP, WB2LT-500 сварка валов, Экосвар L-тип сквозной
Двухосевой L-позиционер WB2LT: полая планшайба, трубы и валы 500 кг
WB2LT — двухосевой позиционер схемы L-типа для изделий, которые проходят через ось: трубы, валы, каркасы, осевые конструкции. Две приводные оси — наклон (переворот) и вращение. Полая планшайба пропускает заготовку (или коммуникации) через центр, жёсткость и фиксация сохраняются. Одна модель в линейке: WB2LT-500, номинал 500 кг. Это не WB2L (L, две оси, планшайба без сквозного прохода изделия), не WB2P (полый канал в первую очередь под кабели, не под вал), не WB2S, не одноосевой сквозной WB1KHT / WB1LGT, не подвижная бабка WB1KH, не рамные фланцы WB1KHL, не стол WB1SC, не подъём колонны WB1LZ, не трек WD, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем диаметр прохода планшайбы и оснастку WB2LT к роботу CRP, считаем массу, эксцентриситет по обеим осям и момент, стыкуем оси и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB2L, WB2P, WB1KHT и обзор двухосевых позиционеров.
Чем WB2LT отличается от WB2L, WB2P и WB1KHT
WB2L наклоняет и крутит глухую планшайбу: деталь на фланце, сквозь центр ничего не проходит. WB2P — P-схема, полый привод под трассу тока и шлангов. WB1KHT — одна ось, сквозной шпиндель и подвижная задняя бабка на 3–5 т. WB2LT — L-стойка, две оси и полая планшайба: трубу/вал можно провести через центр, затем наклонить и крутить для доступа к шву без съёма с оси. Усиленная рама держит длинномер на консоли L-типа.
Не ставьте WB2LT на балку между двумя бабками без полой планшайбы — WB1K / WB1KH. Не ставьте ролики без второй оси наклона — WB1LG / WB1LGT. Не ставьте короткий глухой диск — WB1SC / WB1LC. Трек WD везёт робота, не трубу.
Как устроена схема
L-тип, наклон + поворот, полая планшайба, редукторы RV, усиленная рама. Обе оси в паспорте линейки 500 кг симметричны по темпу: номинал 22,7°/с, макс. 34°/с, 180° за 7 с, передача 528,545:1, момент 4000 Н·м, диапазон ±360°, повтор ±0,04 мм, эксцентриситет ≤ 300 мм на наклоне и на вращении. В исходном ТЗ указано 2 кВт / 9,5 Н·м при 4000 Н·м на выходе — мощность в карточке сверяют с паспортом CRP, без копирования явной нестыковки как «факта».
Диаметр прохода, вылет каркаса и фундамент считают по самой длинной осевой заготовке в номенклатуре, не по «средней трубе цеха».
Линейка WB2LT
| Параметр | WB2LT-500 |
| Номинальная нагрузка | 500 кг |
| Оси | 2: наклон + поворот |
| Схема | L-тип, полая планшайба |
| Проход | заготовка / коммуникации через центр |
| Наклон | |
| Двигатель / момент (реком.) | по паспорту* |
| Передаточное число | 528,545:1 |
| Номинальная / макс. скорость | 22,7 / 34°/с |
| Выходной момент | 4000 Н·м |
| Повтор | ±0,04 мм |
| Поворот на 180° | 7 с |
| Эксцентриситет | ≤ 300 мм |
| Диапазон | ±360° |
| Вращение планшайбы | |
| Двигатель / момент (реком.) | по паспорту* |
| Передаточное число | 528,545:1 |
| Номинальная / макс. скорость | 22,7 / 34°/с |
| Выходной момент | 4000 Н·м |
| Повтор | ±0,04 мм |
| Поворот на 180° | 7 с |
| Эксцентриситет | ≤ 300 мм |
| Диапазон | ±360° |
Момент считают по вылету трубы за планшайбу на наклоне, не только по 500 кг на шильдике. Стыковка с роботами CRP и источниками — в контуре ячейки (синхрон двух осей, STO, ограждение, токоподвод через полую ось при необходимости).
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB2LT со сварочными роботами CRP на площадках Сибири и Дальнего Востока: полая планшайба, две оси L-типа, оснастка, токоподвод, ограждение, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB2L (L без прохода изделия), WB1KHT (одна ось, сквозной шпиндель), сварочные роботы.
