Сварочный робот CRP RH20-06-W PRO
Источники тока: 350А, 400А и 500А
Досягаемость: 2012 мм
Грузоподъемность: 6 кг
*В зависимости от выбора источника тока цена за комплект может изменяться. Стоимость рассчитывается по курсу ЦБ РФ на текущую дату.
Сварочный робот RH20-06-W Pro

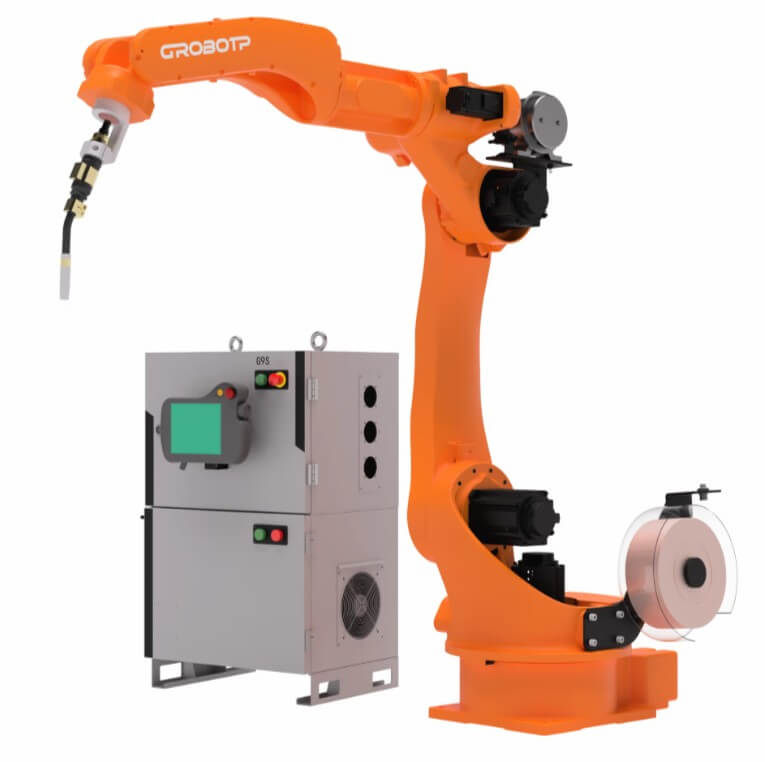

Сварочный робот RH20-06-W Pro с досягаемостью 2012 мм
RH20-06-W Pro — интегрированный промышленный робот для автоматической дуговой сварки, предназначенный для серийного производства, сварки крупногабаритных деталей и протяжённых швов. Модель входит в серию Pro RH-W и объединяет шестиосевой манипулятор, компактный шкаф управления G9S, пульт обучения и цифровой сварочный источник в единую роботизированную систему.
Главное преимущество RH20-06-W Pro — увеличенная рабочая зона 2012 мм при грузоподъёмности 6 кг. Благодаря этому робот подходит для обработки рам, корпусов, металлоконструкций, балок, каркасов, опор и других изделий, где требуется стабильная сварка на большом удалении от основания робота.
Комплекс применяется для автоматизации сварки MIG/MAG и CO₂ на предприятиях машиностроения, металлообработки, производства строительных металлоконструкций, спецтехники, оборудования и серийных сварных изделий.
Назначение RH20-06-W Pro
Роботизированный сварочный комплекс RH20-06-W Pro разработан для производств, которым требуется высокая повторяемость сварочных операций, компактная компоновка оборудования и возможность работы с деталями увеличенного размера.
Модель эффективна для:
- автоматической сварки углеродистых и нержавеющих сталей;
- выполнения длинных прямолинейных, кольцевых, угловых и пространственных швов;
- сварки крупногабаритных заготовок без частого перемещения детали;
- роботизации участков серийного и мелкосерийного производства;
- работы в составе сварочной ячейки с позиционером;
- снижения влияния человеческого фактора на качество шва;
- повышения стабильности параметров сварки на повторяющихся изделиях.
RH20-06-W Pro помогает повысить производительность сварочного поста, уменьшить количество брака и обеспечить одинаковое качество соединений от детали к детали.
Конструкция и кинематика
RH20-06-W Pro выполнен по шестиосевой антропоморфной схеме. Такая конструкция обеспечивает свободное пространственное позиционирование сварочной горелки и доступ к швам различной ориентации.
Робот может устанавливаться:
- на пол;
- на стену;
- на потолочную конструкцию.
Гибкость монтажа упрощает проектирование сварочной ячейки и позволяет адаптировать оборудование под существующую производственную площадку. Запястье робота имеет степень защиты IP67, остальные части корпуса — IP54, что важно для эксплуатации в условиях сварочных брызг, пыли и промышленного загрязнения.
Шкаф управления G9S в Pro-комплектации

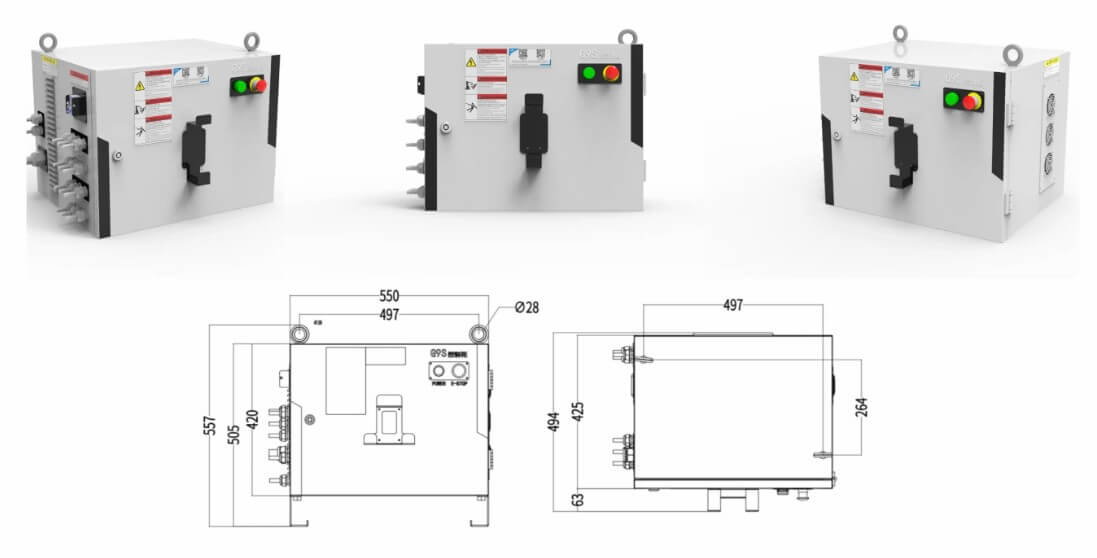

В отличие от стандартных решений, серия Pro использует шкаф управления G9S, ориентированный на компактную установку в составе роботизированных сварочных комплексов. Шкаф выполнен в интегрированном исполнении и может размещаться непосредственно на сварочном источнике, что снижает занимаемую площадь и уменьшает количество внешних кабельных соединений.
Преимущества шкафа G9S
- компактный корпус для сварочных ячеек с ограниченным пространством;
- возможность установки на сварочный источник;
- питание от трёхфазной сети 220 В;
- встроенный модуль бесперебойного питания UPS;
- корректное завершение работы при кратковременном отключении электропитания;
- независимый вентиляционный канал для защиты электроники от пыли;
- расширенный набор интерфейсов ввода-вывода;
- подключение периферии, позиционеров и внешних систем;
- стабильная синхронизация движения робота и параметров сварки.
Шкаф G9S делает RH20-06-W Pro удобным решением для предприятий, где важны компактность, быстрый ввод в эксплуатацию и надёжная работа в промышленной среде.
Управление и программирование
Робот работает на системе управления CrobotpOS, которая объединяет движение манипулятора, настройку сварочных режимов и управление периферийным оборудованием. Оператор может создавать программы, корректировать траектории, задавать параметры сварки и выполнять наладку через пульт обучения.
Возможности системы:
- программирование сварочных траекторий с пульта;
- ручная корректировка точек и участков шва;
- синхронизация скорости движения с током и напряжением;
- управление предварительной и последующей подачей газа;
- подключение внешних осей и позиционеров;
- интеграция сварочного источника по CAN-интерфейсу;
- безопасное управление в режиме обучения;
- отображение сварочных параметров на пульте.
Пульт обучения E-типа
Пульт обучения E-типа предназначен для настройки, программирования и ручного управления роботом. Он подключается к шкафу управления стандартным кабелем 6 м, при необходимости длина подключения может быть увеличена до 25 м.
Пульт оснащён:
- 5,7-дюймовым TFT-LCD сенсорным экраном;
- кнопкой аварийной остановки;
- переключателем режимов;
- клавишей безопасности enable switch;
- кнопочной клавиатурой;
- быстрыми функциональными клавишами.
Такой формат удобен для обучения точек, оперативной корректировки программы и безопасной наладки сварочного процесса.
Сварочные источники DS350-L и DS500-P
RH20-06-W Pro может комплектоваться цифровыми инверторными источниками DS350-L или DS500-P для дуговой сварки CO₂ / MAG / MIG.
DS350-L подходит для большинства задач сварки деталей малой и средней толщины. Диапазон сварочного тока — 30–350 А, рабочий цикл — 60 %.
DS500-P рассчитан на повышенные нагрузки и непрерывное производство. Диапазон сварочного тока — 30–500 А, рабочий цикл — 100 %, что особенно важно при сварке толстостенных заготовок и длинных швов.
Оба источника поддерживают:
- цифровое управление сварочным процессом;
- режимы CO₂, MAG/MIG и одиночного импульса;
- скорость подачи проволоки 1,0–18 м/мин;
- синергетический и раздельный режим задания напряжения;
- настройку формы тока и напряжения;
- регулировку подачи защитного газа;
- интеграцию с роботом через CAN-интерфейс.
Преимущества RH20-06-W Pro
- увеличенная досягаемость 2012 мм для крупных деталей;
- Pro-комплектация с компактным шкафом G9S;
- грузоподъёмность 6 кг для сварочной горелки и оснастки;
- точность повторного позиционирования ±0,08 мм;
- 6 осей для сложных пространственных траекторий;
- поддержка MIG/MAG и CO₂-сварки;
- совместимость с источниками DS350-L и DS500-P;
- встроенный UPS в шкафе управления;
- возможность напольной, настенной и потолочной установки;
- защита запястья IP67;
- подключение позиционеров и периферийного оборудования;
- подходит для серийного производства и роботизированных сварочных ячеек.
Технические характеристики RH20-06-W Pro
| Параметр | Значение |
| Модель | RH20-06-W Pro |
| Тип робота | промышленный робот для дуговой сварки |
| Количество осей | 6 |
| Максимальная нагрузка | 6 кг |
| Досягаемость | 2012 мм |
| Точность повторного позиционирования | ±0,08 мм |
| Масса робота | 295 кг |
| Способ крепления | напольный, настенный, потолочный |
| Защита корпуса | IP67 — запястье, IP54 — остальные части |
| Шкаф управления | G9S-CD60C |
| Масса шкафа | около 50 кг |
| Степень защиты шкафа | IP51 |
| Система управления | CrobotpOS |
| Совместимые источники | DS350-L, DS500-P |
| Тип сварки | CO₂ / MAG / MIG |
| Температура эксплуатации | 0…+45 °C |
| Влажность | 20–80 % RH, без конденсации |
| Допустимая вибрация | не более 0,5 G |
Диапазон движения осей
| Ось | Диапазон |
| J1 | −165°…+165° |
| J2 | 0°…+175° |
| J3 | −80°…+150° |
| J4 | −190°…+190° |
| J5 | −110°…+130° |
| J6 | −210°…+210° |
Максимальная скорость осей
| Ось | Скорость |
| J1 | 159°/с |
| J2 | 159°/с |
| J3 | 169°/с |
| J4 | 280°/с |
| J5 | 240°/с |
| J6 | 520°/с |
