Сварочный робот CRP RH20-06-W
Источники тока: 350А, 400А и 500А
Досягаемость 2012 мм
Грузоподъемность 6 кг
*В зависимости от выбора источника тока цена за комплект может изменяться. Стоимость рассчитывается по курсу ЦБ РФ на текущую дату.
Сварочный робот RH20-06-W

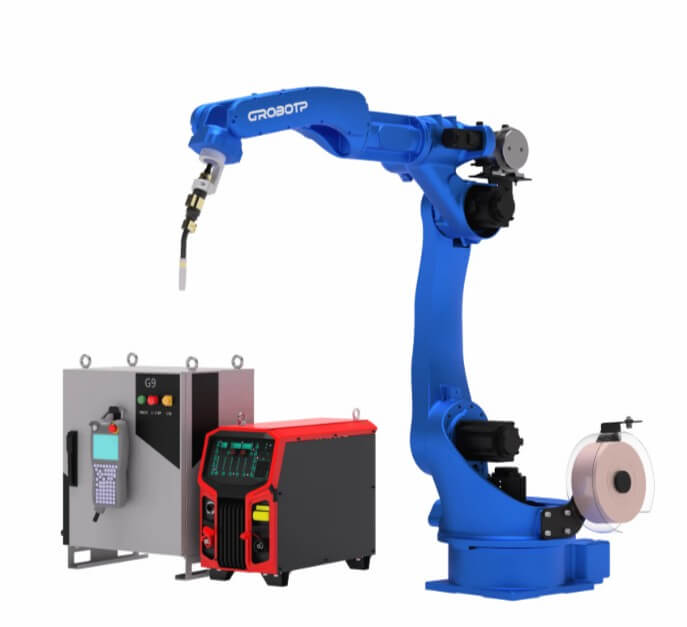

Сварочный робот RH20-06-W с увеличенной рабочей зоной 2012 мм
RH20-06-W — промышленный шестиосевой робот для автоматической дуговой сварки, предназначенный для работы в составе роботизированных сварочных комплексов серии RH-W. Модель сочетает увеличенную досягаемость 2012 мм, грузоподъёмность 6 кг и точность повторного позиционирования ±0,08 мм, что делает её оптимальным решением для сварки крупногабаритных деталей, протяжённых швов и изделий сложной пространственной формы.
Комплекс RH20-06-W включает робот-манипулятор, шкаф управления G9A, пульт обучения и цифровой сварочный источник DS350-L или DS500-P. Все элементы работают под управлением единой системы CrobotpOS, обеспечивающей синхронизацию движения робота с параметрами сварочного процесса.
Робот применяется для автоматизации сварки методами MIG/MAG и CO₂ на предприятиях металлообработки, машиностроения, производства металлоконструкций, рам, корпусов, опор, каркасов и других сварных изделий.
Назначение RH20-06-W
Сварочный робот RH20-06-W разработан для производственных задач, где требуется большой рабочий радиус без потери точности и стабильности сварочного процесса. Досягаемость 2012 мм позволяет обрабатывать детали увеличенного размера и сокращать необходимость частого перемещения заготовки или применения дополнительных осей.
Модель подходит для:
- автоматической MIG/MAG, TIG, LASER-сварки деталей из углеродистой и нержавеющей стали;
- сварки длинных и протяжённых швов;
- обработки крупногабаритных металлоконструкций;
- роботизации участков серийного производства;
- сварки рам, оснований, корпусов, балок, ферм и каркасов;
- работы в составе сварочной ячейки с позиционером;
- повышения стабильности качества шва при повторяющихся операциях.
RH20-06-W помогает снизить зависимость результата от квалификации сварщика, уменьшить количество брака и повысить производительность сварочного участка.
Конструкция и особенности робота
Робот RH20-06-W выполнен по шестиосевой антропоморфной схеме. Такая кинематика обеспечивает свободное перемещение сварочной горелки в пространстве и удобный доступ к швам различной ориентации — горизонтальным, вертикальным, кольцевым, угловым и комбинированным.
Манипулятор рассчитан на эксплуатацию в условиях промышленной сварки. Запястная часть имеет степень защиты IP67, остальные элементы корпуса — IP54. Это повышает устойчивость оборудования к пыли, загрязнениям и сварочным брызгам.
Возможные способы установки:
- напольный монтаж;
- настенное крепление;
- потолочная установка.
Гибкость монтажа позволяет использовать RH20-06-W как в отдельных сварочных постах, так и в составе комплексных роботизированных линий.
Шкаф управления G9A
Управление роботом выполняется через промышленный шкаф G9A, предназначенный для эксплуатации в составе робототехнических комплексов. Конструкция шкафа построена по раздельной архитектуре: силовая и управляющая зоны физически разделены, что повышает устойчивость к помехам и снижает риск отказов.
Особенности G9A:
- раздельное размещение силовых и управляющих компонентов;
- многоуровневое воздушное охлаждение;
- защита электронных модулей от пыли и загрязнений;
- сетевые фильтры и изолирующие трансформаторы для снижения электромагнитных помех;
- двухканальная система аварийной остановки;
- поддержка программной обработки столкновений;
- возможность подключения внешних кнопочных постов;
- энергосберегающий режим;
- интеграция с позиционерами, сварочными источниками и периферийным оборудованием.
Шкаф управления обеспечивает согласованную работу манипулятора, сварочного источника и внешних устройств, что важно для стабильного качества сварки в серийном производстве.
Управление и программирование
RH20-06-W работает на платформе CrobotpOS, которая объединяет управление движением робота, сварочными параметрами и периферийным оборудованием.
Оператор может:
- создавать и редактировать сварочные программы;
- корректировать траектории с пульта обучения;
- синхронизировать скорость движения с параметрами дуги;
- управлять сварочным током, напряжением, подачей проволоки и газом;
- подключать внешние оси, позиционеры и оснастку;
- выполнять безопасную наладку в ручном режиме;
- использовать аварийную остановку и защиту от столкновений.
Единая система управления сокращает время запуска комплекса и упрощает обслуживание оборудования на производстве.
Пульт обучения E-типа
Пульт обучения E-типа используется для программирования, ручного управления и настройки робота. Он подключается к шкафу управления стандартным кабелем 6 м, при необходимости длина кабеля может быть увеличена до 25 м.
Пульт оснащён:
- 5,7-дюймовым TFT-LCD сенсорным экраном;
- кнопкой аварийной остановки;
- переключателем режимов;
- клавишей безопасности enable switch;
- кнопочной клавиатурой;
- функциональными клавишами быстрого доступа.
Компактный формат пульта удобен для обучения точек, настройки траектории сварки и оперативной корректировки программы.
Сварочные источники DS350-L и DS500-P
Робот RH20-06-W может комплектоваться цифровыми инверторными источниками DS350-L и DS500-P для сварки CO₂ / MAG / MIG.
DS350-L — источник с диапазоном сварочного тока 30–350 А и рабочим циклом 60 %. Подходит для сварки деталей малой и средней толщины.
DS500-P — источник с током до 500 А и рабочим циклом 100 %. Рекомендуется для интенсивного производства, длинных швов и сварки толстостенных заготовок.
Возможности источников серии DS:
- цифровое управление сварочным процессом;
- подключение к роботу через CAN-интерфейс;
- режимы CO₂, MAG/MIG и одиночного импульса;
- скорость подачи проволоки 1,0–18 м/мин;
- настройка предварительной и последующей подачи газа;
- синергетический и раздельный режим задания напряжения;
Преимущества RH20-06-W
- увеличенная досягаемость 2012 мм для работы с крупными деталями;
- 6 осей для точного позиционирования сварочной горелки;
- повторяемость ±0,08 мм для стабильного качества шва;
- грузоподъёмность 6 кг для сварочной горелки и оснастки;
- совместимость с источниками DS350-L и DS500-P;
- промышленный шкаф управления G9A;
- единая система управления CrobotpOS;
- поддержка позиционеров и внешних осей;
- напольный, настенный и потолочный монтаж;
- защита запястья IP67;
- подходит для серийного производства и сварки длинных швов.
Технические характеристики RH20-06-W
| Параметр | Значение |
| Модель | RH20-06-W |
| Тип оборудования | промышленный робот для дуговой сварки |
| Количество осей | 6 |
| Максимальная нагрузка | 6 кг |
| Досягаемость | 2012 мм |
| Точность повторного позиционирования | ±0,08 мм |
| Масса робота | 295 кг |
| Способ крепления | напольный, настенный, потолочный |
| Защита корпуса | IP67 — запястье, IP54 — остальные части |
| Рабочая температура | 0…+45 °C |
| Относительная влажность | 20–80 % RH, без конденсации |
| Допустимая вибрация | не более 0,5 G |
| Шкаф управления | G9A |
| Система управления | CrobotpOS |
| Совместимые источники | DS350-L, DS500-P |
| Тип сварки | CO₂ / MAG / MIG |
Диапазон движения осей
| Ось | Диапазон |
| J1 | −165°…+165° |
| J2 | 0°…+175° |
| J3 | −80°…+150° |
| J4 | −190°…+190° |
| J5 | −110°…+130° |
| J6 | −210°…+210° |
Максимальная скорость осей
| Ось | Скорость |
| J1 | 159°/с |
| J2 | 159°/с |
| J3 | 169°/с |
| J4 | 280°/с |
| J5 | 240°/с |
| J6 | 520°/с |
Заказать RH20-06-W
Компания ЭКОСВАР поставляет промышленных сварочных роботов и роботизированные комплексы для предприятий Сибири, Дальнего Востока и других регионов России. Мы подберём конфигурацию RH20-06-W под ваши детали, материал, толщину металла, тип шва и требуемую производительность.
Для расчёта стоимости отправьте чертёж, фото изделия, 3D-модель или описание сварочной задачи.
Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
Для получения максимального эффекта от внедрения промышленного робота может использоваться дополнительное оборудование. Вы можете ознакомиться с ним в соответствующем разделе:
ПОЗИЦИОНЕРЫ ДЛЯ РОБОТИЗИРОВАННЫХ КОМПЛЕКСОВ
