Сварочный робот CRP RH18-06-W
Источник:CRP-DS350-L
Досягаемость: 1850 мм
Грузоподъемность 6 кг
*Стоимость рассчитывается по курсу ЦБ РФ на текущую дату и может меняться.

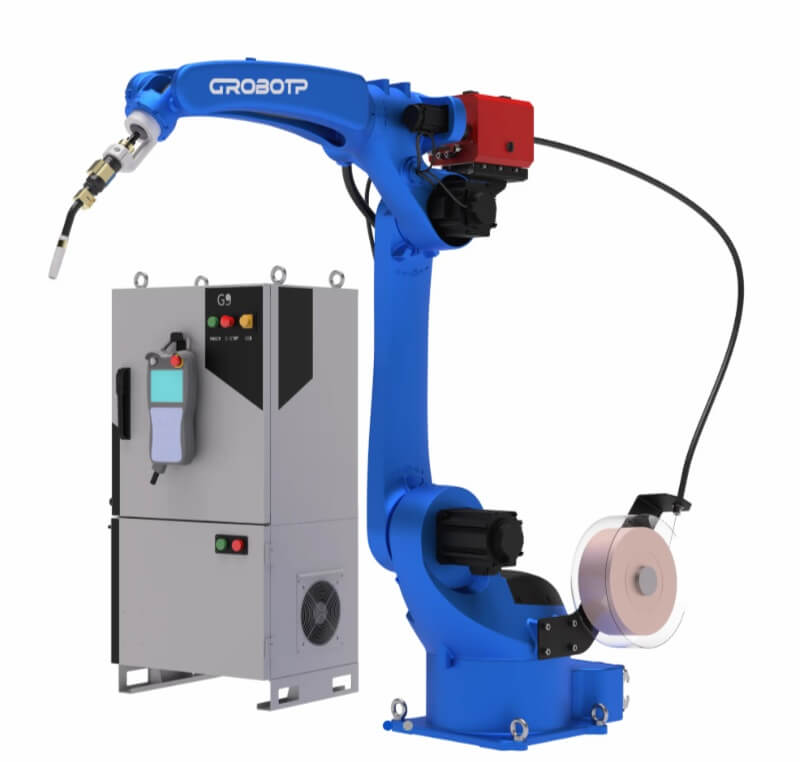

Сварочный робот CRP RH18-06-W
Сварочный робот RH18-06-W для MIG/MAG-сварки с радиусом 1850 мм
RH18-06-W — шестиосевой промышленный робот серии RH-06, предназначенный для автоматизации дуговой сварки в среде защитных газов. Модель рассчитана на полезную нагрузку 6 кг и имеет рабочий радиус 1850 мм, что позволяет использовать её для сварки средних и крупногабаритных металлических изделий в составе роботизированных комплексов.
Робот RH18-06-W применяется на производственных участках, где требуется стабильное качество шва, точное повторение траектории и повышение производительности сварочных операций. Оборудование подходит для серийного выпуска металлоконструкций, рам, корпусов, узлов машин, деталей промышленного оборудования и других изделий из углеродистой или нержавеющей стали.
Модель интегрируется со сварочными источниками серии DS, шкафом управления G9A и системой программирования CrobotpOS. За счёт увеличенной досягаемости RH18-06-W удобен для роботизированных ячеек, где необходимо обрабатывать детали большей длины или выполнять сварку в нескольких зонах без частого перемещения заготовки.
Назначение RH18-06-W
Сварочный робот RH18-06-W предназначен для автоматизации процессов MIG/MAG, CO₂ и дуговой сварки. Он обеспечивает точное перемещение сварочной горелки по заданной программе и помогает снизить влияние человеческого фактора на качество соединений.
Робот может использоваться для:
- сварки рам, каркасов и корпусных элементов;
- изготовления металлоконструкций и машиностроительных узлов;
- автоматизации повторяющихся сварочных операций;
- работы с деталями средней и увеличенной длины;
- сварки углеродистых и нержавеющих сталей;
- модернизации ручных сварочных постов;
- комплектации роботизированных сварочных ячеек;
- интеграции с позиционерами, поворотными столами и внешними осями.
RH18-06-W особенно эффективен там, где требуется большее рабочее пространство по сравнению с компактными моделями серии, но при этом сохраняются требования к точности, скорости и стабильности сварочного процесса.
Конструктивные особенности
Манипулятор выполнен по вертикальной многозвенной схеме и имеет 6 управляемых осей. Такая кинематика позволяет точно позиционировать горелку, формировать сложные пространственные траектории и обеспечивать доступ к сварным швам под разными углами.
Конструкция робота адаптирована для промышленной сварочной среды. Внутренняя прокладка кабелей снижает риск повреждения коммуникаций при движении осей, а усиленная защита запястной части повышает устойчивость к сварочным брызгам, пыли и тепловому воздействию.
Степень защиты:
- IP67 — запястная часть;
- IP56 — остальные элементы корпуса.
RH18-06-W поддерживает разные варианты установки:
- напольный монтаж;
- потолочное крепление;
- настенное размещение.
Это позволяет проектировать сварочные ячейки под особенности конкретного производства и рационально использовать доступную площадь участка.
Управление и настройка
Робот работает со шкафом управления G9A, который предназначен для эксплуатации в составе промышленных робототехнических комплексов. Раздельная архитектура силовой и управляющей зон повышает устойчивость системы к помехам и снижает влияние загрязнений на электронные компоненты.
Программирование и наладка выполняются через пульт обучения типа Е на базе CrobotpOS. Оператор может задавать траектории, корректировать точки сварки, управлять параметрами процесса и подключённым периферийным оборудованием.
Система поддерживает:
- создание и редактирование сварочных программ;
- синхронизацию движения робота с параметрами дуги;
- подключение сварочных источников DS350-L и DS500-P;
- работу с внешними осями и позиционерами;
- управление периферией через промышленные интерфейсы;
- аварийную остановку и безопасные режимы наладки;
- обработку столкновений с мягкой остановкой осей.
Пульт обучения E-типа оснащён сенсорным экраном, кнопкой аварийной остановки, клавишей безопасности и быстрыми функциональными клавишами. Стандартная длина кабеля — 6 м, при необходимости возможно увеличение до 25 м.
Совместимые сварочные источники
Для RH18-06-W применяются цифровые инверторные источники серии DS, рассчитанные на роботизированную сварку CO₂ / MAG / MIG.
DS350-L — источник постоянного тока на IGBT-платформе с диапазоном сварочного тока 30–350 А. Подходит для большинства задач по сварке деталей средней толщины. Рабочий цикл — 60 %.
DS500-P — более мощный источник с диапазоном 30–500 А и рабочим циклом 100 %. Рекомендуется для интенсивной эксплуатации, длительных сварочных циклов и работы с более массивными заготовками.
Оба источника поддерживают:
- подключение к роботу по CAN-шине;
- отображение тока и напряжения на пульте обучения;
- настройку предварительной и последующей подачи газа;
- синергетический и раздельный режим задания напряжения;
- работу с углеродистой и нержавеющей сталью;
- скорость подачи проволоки 1,0–18 м/мин.
Преимущества сварочного робота RH18-06-W
- увеличенный рабочий радиус 1850 мм;
- 6 осей для точного позиционирования горелки;
- полезная нагрузка 6 кг для сварочной оснастки;
- повторяемость позиционирования ±0,08 мм;
- защита запястья IP67 для работы в сварочной зоне;
- возможность напольного, настенного и потолочного монтажа;
- совместимость с источниками DS350-L и DS500-P;
- управление через систему CrobotpOS;
- интеграция с позиционерами и внешними осями;
- подходит для серийной роботизированной сварки.
Технические характеристики RH18-06-W
| Параметр | Значение |
| Модель | RH18-06-W |
| Тип оборудования | промышленный сварочный робот |
| Количество осей | 6 |
| Полезная нагрузка | 6 кг |
| Рабочий радиус | 1850 мм |
| Повторяемость позиционирования | ±0,08 мм |
| Масса робота | 235 кг |
| Способ установки | напольный, потолочный, настенный |
| Степень защиты | IP67 — запястье, IP56 — корпус |
| Температура эксплуатации | 0…+45 °C |
| Влажность | 20–80 % RH, без конденсации |
| Допустимая вибрация | не более 0,5 G |
| Шкаф управления | G9A |
| Система управления | CrobotpOS |
| Совместимые источники | DS350-L, DS500-P |
| Тип сварки | CO₂ / MAG / MIG |
Диапазон движения осей
| Ось | Диапазон движения |
| J1 | −168°…+168° |
| J2 | −50°…+170° |
| J3 | −78°…+150° |
| J4 | −190°…+190° |
| J5 | −110°…+130° |
| J6 | −190°…+190° |
Максимальная скорость осей
| Ось | Скорость |
| J1 | 180°/с |
| J2 | 180°/с |
| J3 | 205°/с |
| J4 | 430°/с |
| J5 | 430°/с |
| J6 | 630°/с |
Комплектация роботизированного комплекса
В зависимости от задачи RH18-06-W может поставляться как отдельный манипулятор или в составе готового сварочного комплекса. В состав решения могут входить:
- робот RH18-06-W;
- шкаф управления G9A;
- пульт обучения E-типа;
- сварочный источник DS350-L или DS500-P;
- механизм подачи проволоки;
- сварочная горелка;
- комплект кабелей;
- позиционер или поворотный стол;
- оснастка для фиксации деталей;
- защитные ограждения;
- система безопасности;
- программирование, пусконаладка и обучение персонала.
Подбор комплектации выполняется индивидуально: учитываются размеры изделия, материал, толщина металла, расположение швов, требуемая производительность и условия размещения оборудования.
Заказать RH18-06-W в ЭКОСВАР
Компания ЭКОСВАР поставляет и внедряет сварочных роботов для предприятий в Иркутской области, Сибири, на Дальнем Востоке. Мы помогаем подобрать модель робота, сварочный источник, оснастку и состав роботизированной ячейки под конкретную производственную задачу.
Чтобы рассчитать стоимость RH18-06-W, отправьте описание изделия, чертёж или фото детали, данные по материалу, толщине металла и планируемому объёму производства.
Для получения максимального эффекта от внедрения промышленного робота может использоваться дополнительное оборудование. Вы можете ознакомиться с ним в соответствующем разделе:
ПОЗИЦИОНЕРЫ ДЛЯ РОБОТИЗИРОВАННЫХ КОМПЛЕКСОВ
Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
