Сварочный робот CRP RH14-10-W PRO
Варианты источников тока: 350 и 500А
Досягаемость 1468 мм
Грузоподъемность 6 кг
Количество осей: 6 (дополнительно 2)
*В зависимости от выбора источника тока цена за комплект может изменяться. Стоимость рассчитывается по курсу ЦБ РФ на текущую дату.

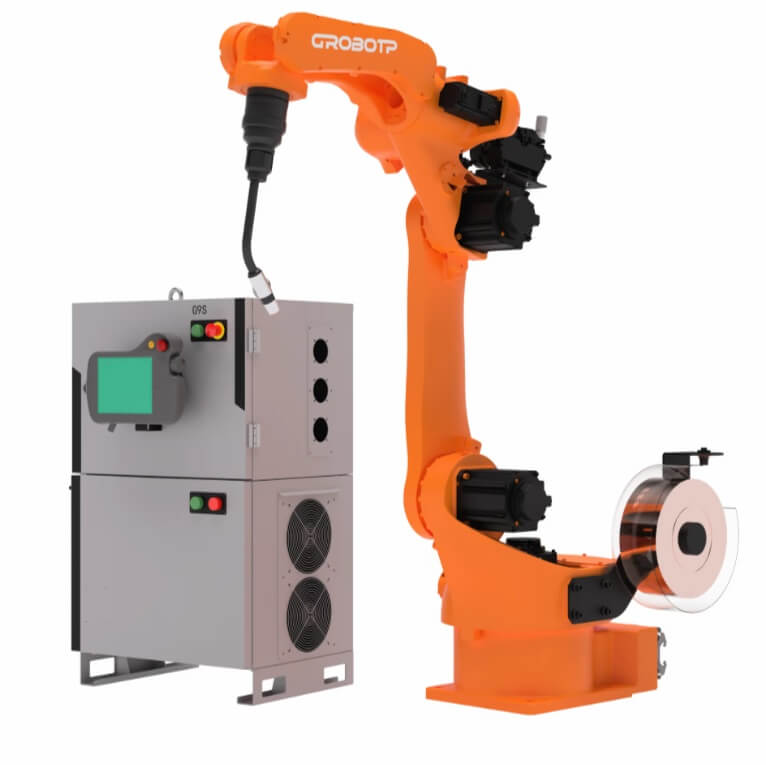

Сварочный робот RH14-10-W Pro
Сварочный робот RH14-10-W Pro для автоматизации дуговой сварки
RH14-10-W Pro — интегрированный промышленный сварочный робот серии Pro RH-W, предназначенный для автоматической дуговой сварки MIG/MAG и CO₂ в составе роботизированных сварочных комплексов. Модель оснащается шестиосевым манипулятором, шкафом управления G9S, пультом обучения и цифровым сварочным источником серии DS, объединёнными в единую систему управления CrobotpOS.
Робот рассчитан на серийное производство, где важны стабильность сварочного процесса, точность перемещения горелки и повторяемое качество шва. Благодаря грузоподъёмности 10 кг и досягаемости 1454 мм RH14-10-W Pro подходит для сварки деталей среднего размера, рамных конструкций, корпусов, кронштейнов, опор, узлов машин и металлоизделий сложной формы.
Компактная архитектура серии Pro упрощает размещение оборудования в сварочной ячейке и позволяет эффективно использовать производственную площадь.
Назначение RH14-10-W Pro
Роботизированный комплекс RH14-10-W Pro применяется для замены или усиления ручных сварочных постов, повышения производительности и снижения влияния человеческого фактора на качество сварки. Основные задачи:
- автоматическая MIG/MAG-сварка углеродистых и нержавеющих сталей;
- сварка деталей серийного и мелкосерийного производства;
- изготовление рам, корпусов, каркасов и сварных узлов;
- роботизация участков металлообработки и машиностроения;
- работа в составе сварочных ячеек с позиционерами;
- выполнение повторяющихся швов с высокой точностью;
- интеграция в автоматизированные производственные линии.
RH14-10-W Pro особенно удобен для предприятий, которым требуется компактный сварочный робот с расширенными возможностями подключения периферии и быстрой настройкой технологического процесса.
Конструкция и особенности серии Pro
Манипулятор RH14-10-W Pro выполнен по классической шестиосевой антропоморфной схеме. Такая кинематика обеспечивает точное пространственное позиционирование сварочной горелки и удобный доступ к швам под разными углами.
Робот может устанавливаться:
- на пол;
- на стену;
- к потолку.
Это расширяет варианты компоновки сварочной ячейки и позволяет адаптировать оборудование под существующую производственную площадку.
Защита запястной части IP67 повышает устойчивость к сварочным брызгам, пыли и загрязнениям. Остальные элементы корпуса имеют защиту IP54, что соответствует условиям промышленной эксплуатации.
Шкаф управления G9S
Одно из ключевых отличий версии Pro — использование компактного шкафа управления G9S. Он предназначен для управления промышленными роботами в составе робототехнических комплексов и оптимизирован для установки в сварочных ячейках с ограниченным монтажным пространством.
Преимущества G9S:
- компактный корпус для удобного размещения;
- возможность установки непосредственно на сварочный источник;
- сокращение количества внешних кабельных соединений;
- питание от трёхфазной сети AC 220 В ±10 %;
- встроенный модуль UPS для корректного завершения работы при кратковременных отключениях питания;
- независимый вентиляционный канал для защиты электроники от пыли;
- поддержка внешней аварийной остановки, защиты от столкновений и STO;
- расширенные интерфейсы для подключения периферии.
Шкаф G9S поддерживает промышленные протоколы Modbus RTU, Modbus TCP, EtherCAT, CANopen, а также опционально PROFINET, EtherNet/IP, CC-Link IE Field. Это упрощает интеграцию робота в производственные линии и автоматизированные системы предприятия.
Управление и программирование
RH14-10-W Pro работает на системе CrobotpOS, которая объединяет управление движением робота, сварочным процессом и подключённым оборудованием.
Оператор может:
- создавать и редактировать сварочные траектории;
- корректировать точки программы с пульта обучения;
- синхронизировать движение манипулятора с параметрами дуги;
- управлять сварочным источником, подачей проволоки и газом;
- подключать внешние оси, позиционеры и кнопочные посты;
- выполнять наладку в безопасном ручном режиме;
- использовать функции защиты и аварийного останова.
Единая архитектура управления сокращает время внедрения комплекса и упрощает обслуживание оборудования на производстве.
Пульт обучения E-типа
Пульт обучения E-типа предназначен для программирования, ручного управления и настройки промышленного робота. Он подключается к шкафу управления стандартным кабелем 6 м, при необходимости длина может быть увеличена до 25 м.
Пульт оснащён:
- 5,7-дюймовым TFT-LCD сенсорным экраном;
- кнопкой аварийной остановки;
- переключателем режимов;
- клавишей безопасности enable switch;
- быстрыми функциональными клавишами;
- кнопочной клавиатурой для ввода команд и параметров.
Размеры пульта — 150 × 370 × 80 мм, масса — около 0,88 кг.
Совместимые сварочные источники
RH14-10-W Pro совместим с цифровыми инверторными источниками DS350-L и DS500-P для роботизированной сварки CO₂ / MAG / MIG.
DS350-L — источник с диапазоном сварочного тока 30–350 А. Подходит для большинства задач по сварке деталей малой и средней толщины. Рабочий цикл — 60 %.
DS500-P — источник с током до 500 А и рабочим циклом 100 %. Рекомендуется для интенсивной эксплуатации, длинных швов и сварки более толстых заготовок.
Источники серии DS поддерживают:
- цифровое управление параметрами сварки;
- подключение к роботу по CAN-интерфейсу;
- режимы CO₂, MAG/MIG и одиночного импульса;
- скорость подачи проволоки 1,0–18 м/мин;
- настройку предварительной и последующей подачи газа;
- сохранение до 10 пользовательских наборов параметров;
- синергетическое и раздельное задание сварочного напряжения.
Преимущества RH14-10-W Pro
- промышленный сварочный робот серии Pro для MIG/MAG и CO₂ сварки;
- грузоподъёмность 10 кг для работы со сварочной горелкой и оснасткой;
- рабочий радиус 1454 мм для деталей среднего размера;
- повторяемость позиционирования ±0,08 мм;
- 6 осей для гибкого доступа к сварным швам;
- компактный шкаф управления G9S;
- встроенный UPS и расширенные интерфейсы связи;
- поддержка Modbus, EtherCAT, CANopen и других протоколов;
- монтаж на пол, стену или потолок;
- защита запястья IP67;
- интеграция с источниками DS350-L и DS500-P;
- подключение позиционеров, внешних осей и периферии.
Технические характеристики RH14-10-W Pro
| Параметр | Значение |
| Модель | RH14-10-W Pro |
| Тип оборудования | промышленный робот для дуговой сварки |
| Количество осей | 6 |
| Максимальная нагрузка | 10 кг |
| Досягаемость | 1454 мм |
| Точность повторного позиционирования | ±0,08 мм |
| Масса робота | 170 кг |
| Способ крепления | напольный, настенный, потолочный |
| Защита корпуса | IP67 — запястье, IP54 — остальные части |
| Температура эксплуатации | 0…+45 °C |
| Относительная влажность | 20–80 % RH, без конденсации |
| Допустимая вибрация | не более 0,5 G |
| Шкаф управления | G9S |
| Система управления | CrobotpOS |
| Совместимые источники | DS350-L, DS500-P |
| Тип сварки | CO₂ / MAG / MIG |
Характеристики шкафа управления G9S
| Параметр | Значение |
| Модель шкафа | G9S-CD60C |
| Габариты | 550 × 420 × 425 мм |
| Масса | около 50 кг |
| Степень защиты | IP51 |
| Охлаждение | принудительное воздушное |
| Питание | трёхфазное AC 220 В ±10 %, 50/60 Гц |
| Рабочая температура | 0…+45 °C |
| Влажность | 20–85 % RH, без конденсации |
| Система | CPU 1,6 ГГц, DDR4 2 ГБ, 8 ГБ eMMC, UPS 7S |
| Интерфейсы | Modbus RTU/TCP, EtherCAT, CANopen |
| Опции связи | PROFINET, EtherNet/IP, CC-Link IE Field |
Диапазон движения осей
| Ось | Диапазон |
| J1 | −167°…+167° |
| J2 | 0°…+175° |
| J3 | −80°…+150° |
| J4 | −190°…+190° |
| J5 | −110°…+130° |
| J6 | −210°…+210° |
Заказать сварочного робота RH14-10-W Pro
Компания ЭКОСВАР поставляет роботизированные сварочные комплексы для предприятий Сибири, Дальнего Востока и других регионов России. Мы подберём конфигурацию RH14-10-W Pro под ваши детали, материал, толщину металла, объём производства и требования к качеству шва.
Для расчёта стоимости отправьте чертёж, фото изделия, 3D-модель или описание сварочной задачи.
Для получения максимального эффекта от внедрения промышленного робота может использоваться дополнительное оборудование. Вы можете ознакомиться с ним в соответствующем разделе:
ПОЗИЦИОНЕРЫ ДЛЯ РОБОТИЗИРОВАННЫХ КОМПЛЕКСОВ
Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
