Сварочный робот CRP RH14-10-W
Источники тока: 350А, 400А и 500А
Досягаемость 1440 мм
Грузоподъемность 10 кг
*В зависимости от выбора источника тока цена за комплект может изменяться. Стоимость рассчитывается по курсу ЦБ РФ на текущую дату.

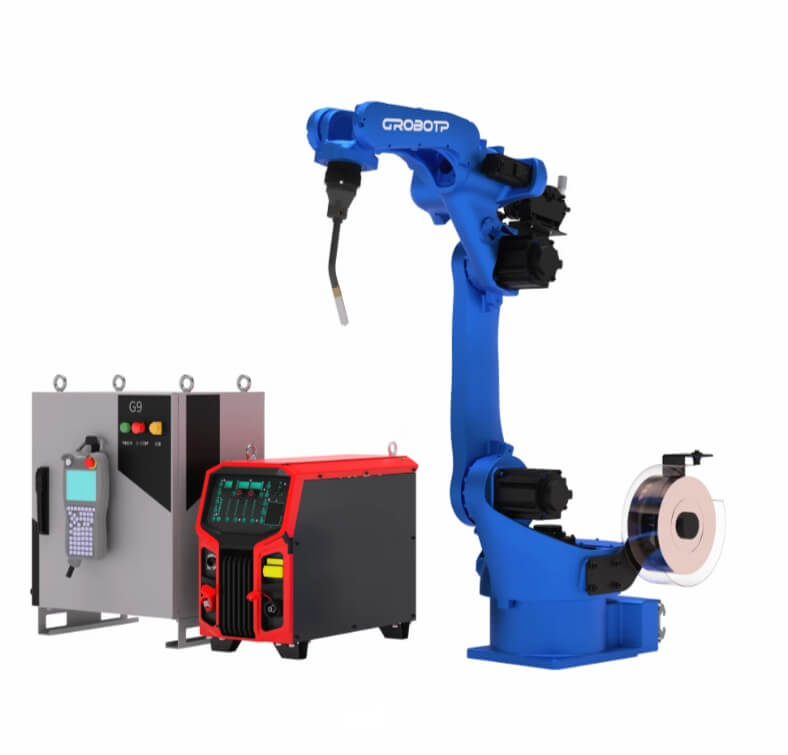

Сварочный робот RH14-10-W
Сварочный робот RH14-10-W для автоматической MIG/MAG-сварки
RH14-10-W — интегрированный промышленный робот для дуговой сварки с грузоподъёмностью 10 кг и рабочим радиусом 1440 мм. Модель входит в серию RH-W и предназначена для автоматизации сварочных операций в серийном и мелкосерийном производстве. Комплекс объединяет шестиосевой робот-манипулятор, шкаф управления G9A, пульт обучения и сварочный источник серии DS в единую систему управления на базе CrobotpOS.
Робот RH14-10-W применяется для автоматической сварки деталей из углеродистой и нержавеющей стали методами MIG/MAG и CO₂. Он обеспечивает стабильное перемещение сварочной горелки по заданной траектории, повторяемое качество шва и снижение влияния человеческого фактора на результат сварки.
Модель подходит для предприятий металлообработки, машиностроения, производства металлоконструкций, рам, корпусов, кронштейнов, опорных элементов и сварных узлов средней сложности.
Назначение RH14-10-W
Сварочный робот RH14-10-W разработан для роботизации ручных сварочных постов и создания компактных автоматизированных сварочных ячеек. Благодаря нагрузке 10 кг робот может работать с различными типами сварочных горелок и технологической оснастки, сохраняя высокую точность позиционирования. Оборудование эффективно для задач, где требуется:
- стабильное качество сварного шва от изделия к изделию;
- повышение производительности сварочного участка;
- сокращение брака и переделок;
- автоматизация повторяющихся сварочных операций;
- работа в составе линии или отдельной роботизированной ячейки;
- сварка деталей с несколькими пространственными положениями шва.
Рабочий радиус 1440 мм делает RH14-10-W удобным решением для обработки деталей среднего размера при ограниченной площади производственного участка.
Конструкция и особенности
RH14-10-W выполнен по шестиосевой антропоморфной схеме. Такая кинематика обеспечивает свободное позиционирование сварочной горелки в пространстве и позволяет выполнять сварку под разными углами, включая труднодоступные участки изделия.
Манипулятор рассчитан на эксплуатацию в условиях сварочного производства. Защита запястной части IP67 повышает устойчивость к воздействию сварочных брызг, пыли и загрязнений. Основные части корпуса имеют степень защиты IP54.
Робот поддерживает несколько вариантов монтажа:
- напольная установка;
- крепление к потолку;
- настенное размещение.
Такая гибкость упрощает проектирование сварочной ячейки и позволяет адаптировать комплекс под конкретную производственную задачу.
Управление и программирование
Система управления RH14-10-W построена на промышленном шкафу G9A и программной платформе CrobotpOS. Шкаф управления отвечает за движение манипулятора, обмен сигналами со сварочным источником, подключение внешних устройств и синхронизацию технологического процесса.
Возможности управления:
- создание и редактирование сварочных программ;
- корректировка траекторий с пульта обучения;
- синхронизация движения робота с параметрами дуги;
- управление подачей проволоки и сварочными режимами;
- подключение позиционеров, внешних осей и периферии;
- безопасная наладка в ручном режиме;
- аварийная остановка и программная обработка столкновений.
Шкаф G9A имеет раздельную архитектуру силовой и управляющей зон, принудительное воздушное охлаждение и средства защиты от электромагнитных помех. Это повышает надёжность комплекса при работе в промышленной среде.

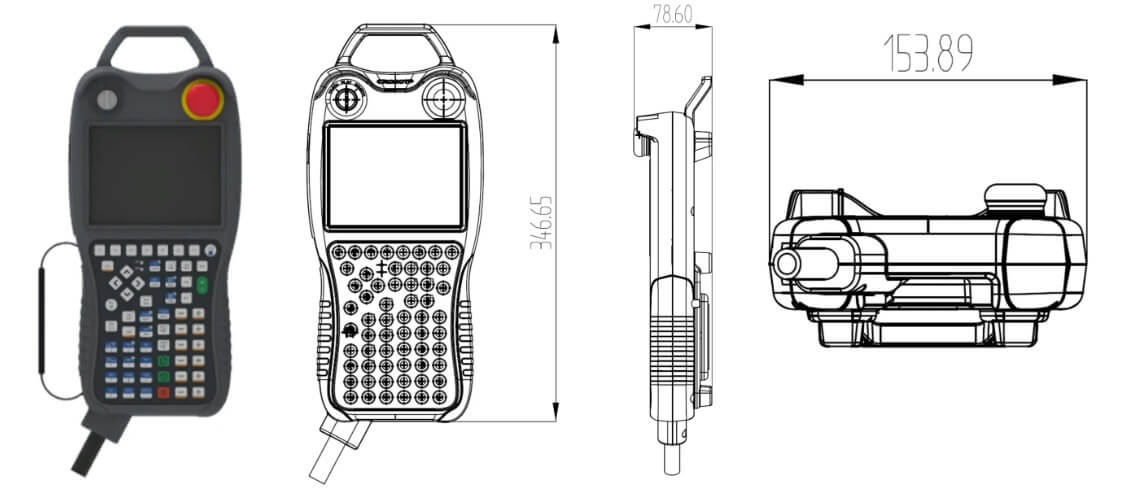

Пульт обучения E-типа
Пульт обучения E-типа предназначен для программирования, наладки и ручного управления роботом. Он подключается к шкафу управления стандартным кабелем 6 м, при необходимости длина может быть увеличена до 25 м.
Пульт оснащён:
- 5,7-дюймовым TFT-LCD сенсорным экраном;
- кнопкой аварийной остановки;
- переключателем режимов;
- клавишей безопасности enable switch;
- функциональными кнопками быстрого доступа;
- клавиатурой для ввода команд и параметров.
Компактный пульт удобен для настройки сварочных траекторий, проверки точек и оперативного внесения изменений в программу.
Сварочные источники DS350-L и DS500-P
RH14-10-W может работать с цифровыми инверторными сварочными источниками DS350-L и DS500-P, предназначенными для роботизированной сварки CO₂ / MAG / MIG.
DS350-L — источник с диапазоном сварочного тока 30–350 А и рабочим циклом 60 %. Подходит для большинства задач по сварке деталей малой и средней толщины.
DS500-P — источник повышенной мощности с током до 500 А и рабочим циклом 100 %. Рекомендуется для интенсивной эксплуатации, сварки толстостенных деталей и непрерывных производственных процессов.
Источники серии DS поддерживают:
- цифровое управление сварочными параметрами;
- подключение к роботу по CAN-интерфейсу;
- режимы короткой дуги CO₂, MAG/MIG и одиночного импульса;
- скорость подачи проволоки 1,0–18 м/мин;
- настройку предварительной и последующей подачи газа;
- синергетический и раздельный режим задания напряжения;
Преимущества RH14-10-W
- грузоподъёмность 10 кг для установки сварочной горелки и оснастки;
- 6 управляемых осей для точного позиционирования;
- досягаемость 1440 мм для компактных сварочных ячеек;
- повторяемость позиционирования ±0,08 мм;
- защита запястья IP67 для работы в сварочной среде;
- напольный, настенный и потолочный монтаж;
- единая система управления CrobotpOS;
- совместимость с источниками DS350-L и DS500-P;
- подключение внешних осей, позиционеров и периферийного оборудования;
- снижение брака и повышение стабильности сварочного процесса.
Технические характеристики RH14-10-W
| Параметр | Значение |
| Модель | RH14-10-W |
| Тип оборудования | промышленный сварочный робот |
| Количество осей | 6 |
| Максимальная нагрузка | 10 кг |
| Досягаемость | 1440 мм |
| Точность повторного позиционирования | ±0,08 мм |
| Масса робота | 170 кг |
| Способ крепления | напольный, потолочный, настенный |
| Защита корпуса | IP67 — запястье, IP54 — остальные части |
| Температура эксплуатации | 0…+45 °C |
| Относительная влажность | 20–80 % RH, без конденсации |
| Допустимая вибрация | не более 0,5 G |
| Шкаф управления | G9A |
| Система управления | CrobotpOS |
| Совместимые источники | DS350-L, DS500-P |
| Тип сварки | CO₂ / MAG / MIG |
Диапазон движения осей
| Ось | Диапазон |
| J1 | −167°…+167° |
| J2 | 0°…+175° |
| J3 | −80°…+150° |
| J4 | −190°…+190° |
| J5 | −110°…+130° |
| J6 | −210°…+210° |
Максимальная скорость осей
| Ось | Скорость |
| J1 | 169°/с |
| J2 | 169°/с |
| J3 | 169°/с |
| J4 | 280°/с |
| J5 | 240°/с |
| J6 | 520°/с |
Комплектация роботизированного сварочного комплекса
RH14-10-W может поставляться как отдельный робот-манипулятор или в составе готового решения под конкретное производство. Возможная комплектация:
- робот RH14-10-W;
- шкаф управления G9A;
- пульт обучения E-типа;
- сварочный источник DS350-L или DS500-P;
- сварочная горелка;
- механизм подачи проволоки;
- комплект кабелей;
- позиционер или поворотный стол;
- оснастка для фиксации деталей;
- защитные ограждения;
- система безопасности;
- программирование и пусконаладка.
Состав комплекса подбирается с учётом размеров деталей, материала, толщины металла, требуемой производительности и условий эксплуатации.
Заказать RH14-10-W
Компания ЭКОСВАР поставляет промышленных сварочных роботов и роботизированные комплексы для предприятий Сибири, Дальнего Востока и других регионов России. Мы поможем подобрать оптимальную конфигурацию оборудования, сварочный источник, позиционер и оснастку под вашу задачу.
Для расчёта стоимости RH14-10-W отправьте чертёж, фото детали, 3D-модель или описание сварочного процесса.
Для получения максимального эффекта от внедрения промышленного робота может использоваться дополнительное оборудование. Вы можете ознакомиться с ним в соответствующем разделе:
ПОЗИЦИОНЕРЫ ДЛЯ РОБОТИЗИРОВАННЫХ КОМПЛЕКСОВ
Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
