Сварочный робот CRP RH14-06-W
Варианты источников тока: CRP, CMT (Cold Melat Transfer), КЕДР
Досягаемость 1468 мм
Грузоподъемность 6 кг
*В зависимости от выбора источника тока цена за комплект может изменяться. Стоимость рассчитывается по курсу ЦБ РФ на текущую дату.

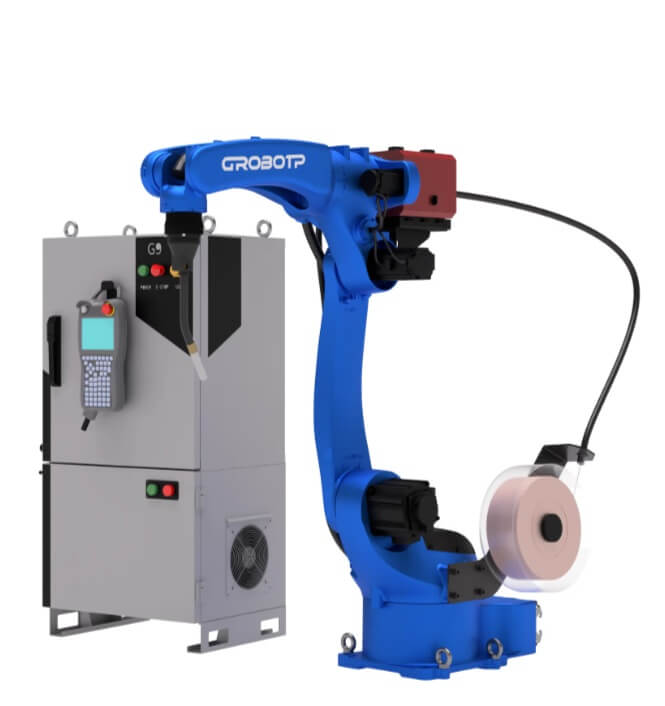

Сварочный робот CRP-RH14-06-W
Сварочный робот CRP-RH14-06-W для дуговой сварки MIG/MAG
CRP-RH14-06-W — шестиосевой промышленный сварочный робот серии RH-06 с полезной нагрузкой 6 кг и рабочим радиусом 1468 мм. Модель предназначена для автоматизации дуговой сварки MIG/MAG в составе роботизированных сварочных комплексов, производственных ячеек и автоматизированных линий.
Робот применяется на предприятиях, где требуется стабильное качество сварного шва, высокая повторяемость траекторий и снижение зависимости результата от ручного труда. CRP-RH14-06-W подходит для серийного и мелкосерийного производства металлических изделий, рам, корпусов, каркасов, узлов оборудования и деталей сложной формы.
Компания ЭКОСВАР поставляет сварочные роботы и комплектующие для роботизированной сварки по России, включая Иркутскую область, Сибирь и Дальний Восток. Оборудование подбирается под задачу заказчика с учётом изделия, типа сварки, толщины металла, требуемой производительности и условий размещения на участке.
Назначение и область применения
CRP-RH14-06-W используется для автоматизации повторяющихся сварочных операций, где важны точность позиционирования, стабильность процесса и возможность работы в заданном цикле.
Робот подходит для:
- MIG/MAG-сварки углеродистых и нержавеющих сталей;
- сварки рам, каркасных конструкций и корпусных деталей;
- изготовления элементов металлоконструкций;
- производства комплектующих для машиностроения;
- сварки узлов промышленного оборудования;
- автоматизации ручных сварочных постов;
- работы в составе роботизированных сварочных ячеек;
- интеграции с позиционерами, поворотными столами и внешними осями.
Модель RH14-06-W оптимальна для компактных сварочных участков, где требуется рабочий радиус до 1468 мм и высокая манёвренность горелки в ограниченном пространстве.
Особенности конструкции
Робот имеет вертикальную многозвенную кинематику с 6 управляемыми осями, что позволяет точно позиционировать сварочную горелку и выполнять сложные пространственные траектории. Конструкция рассчитана на длительную циклическую работу в условиях промышленной сварки.
Внутренняя прокладка кабелей снижает риск повреждения коммуникаций при движении манипулятора, а защищённая запястная часть повышает устойчивость к воздействию сварочных брызг, пыли и тепловых факторов. Степень защиты запястья — IP67, остальных частей корпуса — IP56.
CRP-RH14-06-W поддерживает несколько вариантов установки:
- напольный монтаж;
- потолочное крепление;
- настенное размещение.
Это упрощает проектирование сварочной ячейки и позволяет адаптировать робота под разные производственные планировки.
Управление и программирование
Робот работает со шкафом управления G9A и системой CrobotpOS. Управление движением, настройка траекторий и параметров сварки выполняются через пульт обучения. Оператор может программировать рабочие циклы, корректировать точки прохода, задавать последовательность операций и управлять периферийным оборудованием.
Система поддерживает:
- программирование сварочных траекторий с пульта;
- синхронное управление движением робота и параметрами сварки;
- подключение сварочных источников серии DS;
- работу с внешними осями и позиционерами;
- интеграцию с периферийными устройствами;
- обработку аварийных ситуаций и безопасную остановку.
Шкаф управления G9A имеет раздельную архитектуру силовой и управляющей частей, принудительное воздушное охлаждение и средства защиты от электромагнитных помех. Это повышает надёжность оборудования при эксплуатации в производственной среде.
Совместимые сварочные источники
CRP-RH14-06-W может работать с роботизированными источниками серии DS, включая модели DS350-L и DS500-P.
DS350-L — цифровой инверторный источник для CO₂ / MAG / MIG-сварки с диапазоном сварочного тока 30–350 А. Подходит для большинства производственных задач, связанных со сваркой деталей средней толщины.
DS500-P — источник повышенной мощности с диапазоном 30–500 А и рабочим циклом 100 %. Рекомендуется для интенсивной эксплуатации, длительных циклов и сварки более массивных заготовок.
Оба источника поддерживают CAN-интерфейс для интеграции с роботом, синергетическую и раздельную настройку напряжения, регулировку подачи газа и сохранение пользовательских параметров сварки. Возможна комплектация сварочными источниками CMT (Cold Melat Transfer) и КЕДР (модели MultiMIG-3500DP NEO Robotic Modbus TCP и MultiMIG-5000DP NEO Robotic Modbus TCP). Стоимость данных комплектаций запрашивается отдельно.
Преимущества CRP-RH14-06-W
- рабочий радиус 1468 мм для компактных и средних сварочных ячеек;
- 6 осей для точного позиционирования горелки;
- полезная нагрузка 6 кг для установки сварочной оснастки;
- повторяемость позиционирования ±0,08 мм;
- защита запястья IP67 для работы в сварочной среде;
- поддержка напольного, потолочного и настенного монтажа;
- совместимость со сварочными источниками DS350-L и DS500-P;
- возможность интеграции с позиционерами и внешними осями;
- единая система управления CrobotpOS;
- подходит для роботизации серийных сварочных операций.
Технические характеристики CRP-RH14-06-W
| Параметр | Значение |
| Модель | CRP-RH14-06-W |
| Тип | промышленный сварочный робот |
| Количество осей | 6 |
| Полезная нагрузка | 6 кг |
| Рабочий радиус | 1468 мм |
| Повторяемость позиционирования | ±0,08 мм |
| Масса робота | 155 кг |
| Способ установки | напольный, потолочный, настенный |
| Степень защиты | IP67 — запястье, IP56 — корпус |
| Температура эксплуатации | 0…+45 °C |
| Относительная влажность | 20–80 % RH, без конденсации |
| Допустимая вибрация | не более 0,5 G |
| Шкаф управления | G9A |
| Система управления | CrobotpOS |
| Совместимые источники | DS350-L, DS500-P |
| Тип сварки | CO₂ / MAG / MIG |
Диапазоны движения осей
| Ось | Диапазон |
| J1 | −168°…+168° |
| J2 | −50°…+170° |
| J3 | −78°…+150° |
| J4 | −190°…+190° |
| J5 | −110°…+130° |
| J6 | −190°…+190° |
Максимальная скорость осей
| Ось | Скорость |
| J1 | 230°/с |
| J2 | 230°/с |
| J3 | 230°/с |
| J4 | 430°/с |
| J5 | 430°/с |
| J6 | 630°/с |
Комплектация роботизированного решения
В зависимости от задачи сварочный робот CRP-RH14-06-W может поставляться как отдельный манипулятор или в составе готового комплекса. Робот укомплектован пультом обучения типа Е.
Возможная комплектация:
- робот-манипулятор CRP-RH14-06-W;
- шкаф управления G9A;
- пульт обучения E-типа;
- сварочный источник DS350-L или DS500-P;
- сварочная горелка;
- механизм подачи проволоки;
- кабели и интерфейсные соединения;
- позиционер или поворотный стол;
- оснастка для фиксации деталей;
- защитные ограждения;
- система безопасности;
- программирование и пусконаладка.
Подбор комплектации выполняется после анализа изделия, сварочных швов, материала, толщины металла и требуемой производительности участка.
Заказать CRP-RH14-06-W в ЭКОСВАР
Чтобы купить сварочного робота CRP-RH14-06-W или рассчитать стоимость роботизированного сварочного комплекса, отправьте специалистам ЭКОСВАР описание вашей задачи. Для точного подбора желательно предоставить чертёж, фото или 3D-модель изделия, данные по материалу, толщине металла, типу швов и планируемому объёму производства.
ЭКОСВАР поможет подобрать оборудование, сварочный источник, оснастку и состав комплекса под реальные условия эксплуатации.
Для получения максимального эффекта от внедрения промышленного робота может использоваться дополнительное оборудование. Вы можете ознакомиться с ним в соответствующем разделе:
ПОЗИЦИОНЕРЫ ДЛЯ РОБОТИЗИРОВАННЫХ КОМПЛЕКСОВ
Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
