Коллаборативный сварочный робот CRP-RC13-10
Досягаемость: 1320 мм
Грузоподъемность: 10 кг
*В зависимости от выбора источника тока и вида сварки цена за комплект может изменяться. Стоимость рассчитывается по курсу ЦБ РФ на текущую дату.

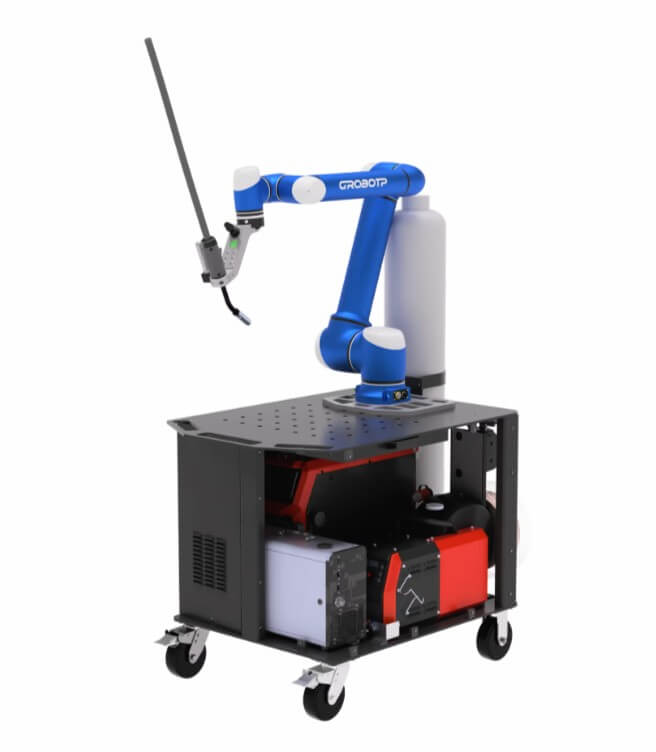

Коллаборативный сварочный робот RC13-10
Коллаборативный сварочный робот RC13-10 для MIG/MAG и лазерной сварки
RC13-10 — шестиосевой коллаборативный сварочный робот с полезной нагрузкой до 10 кг и увеличенной досягаемостью 1320 мм. Модель предназначена для автоматизации дуговой сварки MIG/MAG/CO₂, лазерной сварки и выполнения повторяющихся сварочных операций на производственных участках с ограниченным пространством.
Робот сочетает точность повторного позиционирования ±0,03 мм, удобное ручное обучение траекторий и возможность быстрой переналадки под разные изделия. Благодаря этому RC13-10 подходит для предприятий, которым требуется повысить стабильность качества сварного шва, сократить зависимость от ручного труда и внедрить роботизированную сварку без сложной перестройки производства.
Модель может использоваться в стационарной сварочной ячейке, на мобильной тележке или с опциональным магнитным основанием для установки непосредственно на крупногабаритную заготовку.
Назначение сварочного робота RC13-10
RC13-10 разработан для автоматизации сварочных процессов на участках мелкосерийного, серийного и гибкого производства. Увеличенный рабочий радиус 1320 мм позволяет выполнять сварку протяжённых швов, обрабатывать детали сложной формы и обслуживать несколько зон без частого перемещения основания робота.
Коллаборативный сварочный робот применяется для:
- дуговой сварки MIG/MAG/CO₂;
- лазерной сварки в специализированной комплектации;
- сварки углеродистых и нержавеющих сталей;
- выполнения прямолинейных, угловых, кольцевых и пространственных швов;
- сварки рам, корпусов, кронштейнов, металлоконструкций и сборочных узлов;
- автоматизации повторяющихся сварочных операций;
- работы в составе мобильного сварочного поста;
- быстрой переналадки между разными типами изделий.
RC13-10 особенно эффективен там, где требуется не только роботизация сварки, но и простое программирование без привлечения сложной инженерной настройки на каждом новом изделии.
Преимущества RC13-10 для сварочного производства
- Досягаемость 1320 мм — удобная работа с протяжёнными швами и деталями среднего размера.
- Нагрузка до 10 кг — возможность установки сварочной горелки, лазерной головки, кабельного пакета и дополнительной оснастки.
- Точность ±0,03 мм — стабильное повторение сварочной траектории от детали к детали.
- 6 осей движения — свободное позиционирование горелки под нужным углом к шву.
- Функция drag teach — оператор вручную ведёт робота по траектории и сохраняет точки сварки.
- Концевой пульт с джойстиком — точная корректировка положения горелки по осям XYZ/ABC.
- Быстросъёмное крепление инструмента — упрощённая замена сварочной оснастки и обслуживание.
- Мобильное исполнение — робот может перемещаться между сварочными постами.
- Магнитное основание опционально — установка на крупные металлические изделия и заготовки.
- Компактная интеграция — подходит для участков, где невозможно разместить крупный промышленный робот.
- Простое обучение сварочных траекторий

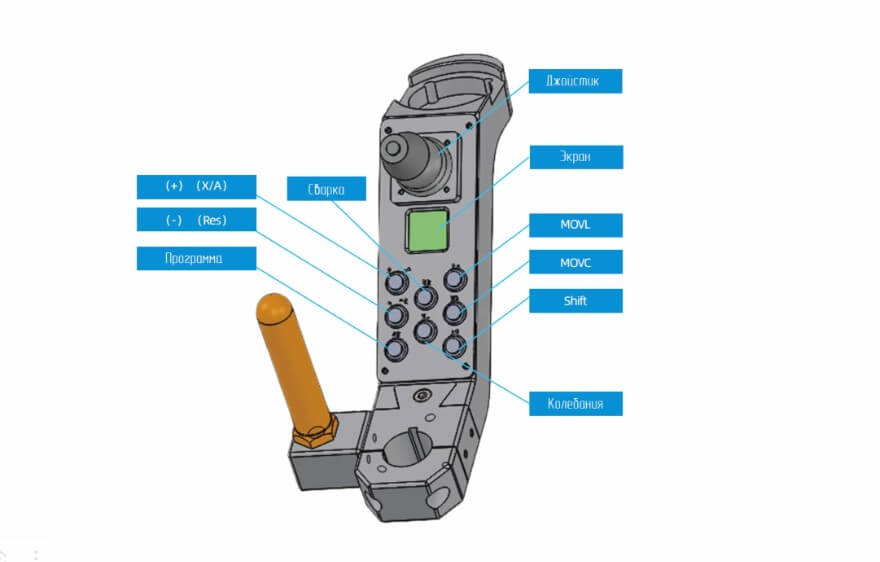

Концевой пульт для точной настройки сварки
Одно из ключевых преимуществ RC13-10 — быстрое создание сварочных программ. Оператор может использовать функцию drag teach: вручную переместить манипулятор вдоль будущего шва, сохранить ключевые точки и задать параметры движения.
Для сварочных задач доступны команды:
- запись стартовой и конечной точки шва;
- создание линейных перемещений MOVL;
- построение дуговых и круговых участков MOVC;
- добавление команды сварки;
- настройка колебательного движения горелки;
- корректировка скорости перемещения;
- изменение ориентации инструмента по XYZ/ABC;
- управление параметрами сварки и колебаний.
Такой подход позволяет быстро запускать новые изделия в работу и снижает требования к уровню программирования оператора.
RC13-10 оснащается концевым пультом с джойстиком, который упрощает позиционирование горелки непосредственно возле детали. Оператор может точно подвести инструмент к началу шва, изменить угол наклона, скорректировать вылет и записать точку в программу.
На дисплее отображаются:
- текущая скорость движения;
- положение робота;
- ориентация инструмента по осям XYZ/ABC;
- параметры сварки;
- настройки колебаний;
- активные команды и режимы.
Концевой пульт особенно удобен при сварке сложных деталей, где требуется визуальная настройка положения горелки относительно шва.
Пульт обучения C-типа
Для программирования, наладки и контроля работы используется пульт обучения C-типа с 8-дюймовым TFT-LCD сенсорным экраном. Он подключается к шкафу управления стандартным кабелем 6 м, при необходимости длина может быть увеличена до 25 м.
Пульт позволяет:
- создавать и редактировать сварочные программы;
- управлять роботом в ручном режиме;
- задавать параметры движения;
- контролировать состояние системы;
- настраивать сварочные команды;
- работать с технологическими операциями;
- выполнять безопасную наладку через клавишу разрешения движения.
Аппаратные кнопки, сенсорный экран и аварийная остановка делают управление понятным и безопасным для оператора сварочного участка.

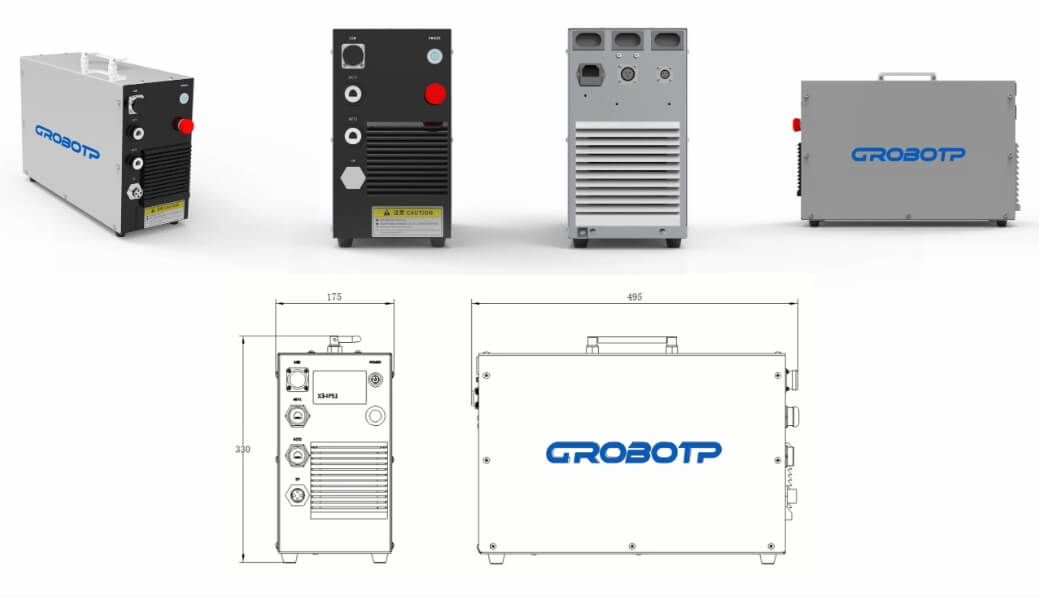

Шкаф управления X2/X3 и система CrobotpOS
Сварочный робот RC13-10 работает под управлением шкафа X2/X3 на базе платформы CrobotpOS. Система управления рассчитана на стабильную промышленную эксплуатацию и интеграцию с внешним сварочным оборудованием.
Особенности шкафа управления:
- ARM-платформа для стабильной работы в реальном времени;
- поддержка промышленных протоколов ModbusRTU, ModbusTCP, EtherCAT Master;
- интерфейсы Ethernet, RS-485, CAN2.0, USB 3.0;
- 16 изолированных входов и 16 изолированных NPN-выходов;
- поддержка 6 осей робота и до 2 внешних осей;
- степень защиты IP51;
- принудительное воздушное охлаждение;
- питание от однофазной сети AC110–242 В, 50/60 Гц;
- кнопка аварийной остановки и поддержка внешнего аварийного останова.
Система управления обеспечивает синхронизацию движения робота с технологическими командами сварки и подключением периферийного оборудования.

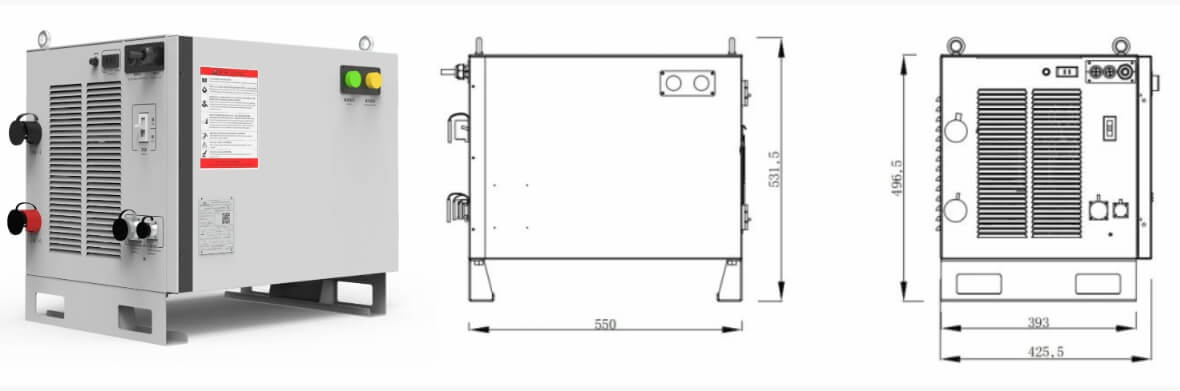

Сварочные источники DS350-L и DS500-P
В комплектации для дуговой сварки RC13-10 может работать с цифровыми инверторными источниками DS350-L и DS500-P для процессов CO₂ / MAG / MIG.
DS350-L подходит для большинства стандартных сварочных задач и обеспечивает диапазон сварочного тока 30–350 А. Источник применяется при сварке деталей малой и средней толщины, металлоконструкций, корпусов и серийных узлов.
DS500-P предназначен для интенсивной сварки на повышенных токах до 500 А. Благодаря рабочему циклу 100 % источник подходит для длительных производственных процессов, толстостенных заготовок и протяжённых швов.
Оба источника поддерживают:
- сварку CO₂, MAG/MIG;
- режим короткой дуги и одиночного импульса;
- скорость подачи проволоки 1,0–18 м/мин;
- CAN-интерфейс для связи с роботом;
- отображение тока и напряжения на пульте обучения;
- настройку предварительной и последующей подачи газа;
- синергетический и раздельный способ задания напряжения;
- сохранение до 10 пользовательских наборов параметров;
- работу с углеродистой и нержавеющей сталью.
Технические характеристики RC13-10
| Параметр | Значение |
| Модель | RC13-10 |
| Тип | коллаборативный сварочный робот |
| Количество осей | 6 |
| Максимальная нагрузка | 10 кг |
| Досягаемость | 1320 мм |
| Точность повторного позиционирования | ±0,03 мм |
| Масса робота | 37,8 кг |
| Способ установки | напольный, настенный, потолочный |
| Опциональная установка | магнитное основание, мобильная тележка |
| Защита корпуса | IP54 |
| Шкаф управления | X2/X3 |
| Система управления | CrobotpOS |
| Пульт обучения | C-тип, 8″ TFT-LCD |
| Основные процессы | MIG/MAG/CO₂, лазерная сварка |
| Совместимые источники | DS350-L, DS500-P |
| Температура эксплуатации | 0…+45 °C |
| Влажность | 20–85 % RH, без конденсации |
Диапазон движения осей
| Ось | Диапазон |
| J1 | −360°…+360° |
| J2 | −360°…+360° |
| J3 | −75°…+255° |
| J4 | −210°…+210° |
| J5 | −360°…+360° |
| J6 | −210°…+210° |
Максимальная скорость осей
| Ось | Скорость |
| J1 | 107°/с |
| J2 | 107°/с |
| J3 | 200°/с |
| J4 | 250°/с |
| J5 | 250°/с |
| J6 | 250°/с |
Где используется RC13-10
Сварочный кобот RC13-10 подходит для предприятий, которым нужно автоматизировать сварку без установки крупногабаритного роботизированного комплекса. Модель востребована в производстве:
- металлоконструкций;
- рам и каркасов;
- корпусов оборудования;
- деталей для машиностроения;
- элементов спецтехники;
- кронштейнов и опор;
- серийных сварных узлов;
- изделий из углеродистой и нержавеющей стали.
Благодаря мобильному исполнению робот можно использовать на нескольких сварочных постах, что повышает загрузку оборудования и снижает стоимость автоматизации одного рабочего места.
Заказать сварочного робота RC13-10
RC13-10 — практичное решение для предприятий, которые хотят внедрить роботизированную сварку с минимальными изменениями существующего участка. Коллаборативная конструкция, ручное обучение траекторий, точность ±0,03 мм и рабочий радиус 1320 мм делают модель удобной для сварки серийных и повторяющихся изделий.
Мы поможем подобрать комплектацию под вашу задачу: дуговая MIG/MAG/CO₂-сварка, лазерная сварка, мобильная тележка, магнитное основание, сварочный источник DS350-L или DS500-P. Возможна поставка и внедрение оборудования для предприятий Сибири, Дальнего Востока и других регионов России.
Для получения максимального эффекта от внедрения промышленного робота может использоваться дополнительное оборудование. Вы можете ознакомиться с ним в соответствующем разделе: ПОЗИЦИОНЕРЫ ДЛЯ РОБОТИЗИРОВАННЫХ КОМПЛЕКСОВ.
Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
