Робот SCARA RS08-10Z40H
Нагрузка номинальная: 5 кг
Нагрузка максимальная: 10 кг
Зона досягаемости: 800 мм
Количество осей: 4
* В зависимости от изменения курса валют, цена может корректироваться

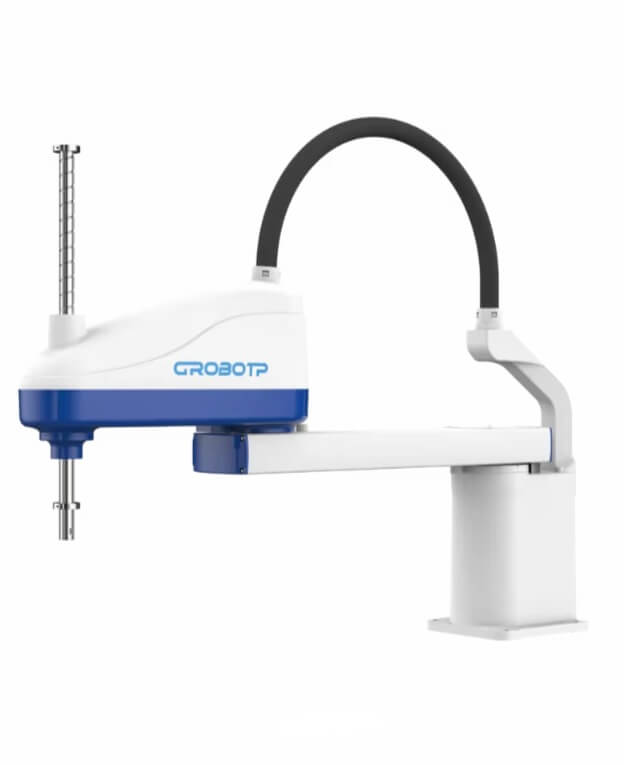

SCARA-робот RS08-10Z40H с радиусом 800 мм
RS08-10Z40H — SCARA-робот 800 мм для автоматизации сборки, сортировки и упаковки
RS08-10Z40H — четырёхосевой промышленный робот типа SCARA с увеличенным рабочим радиусом 800 мм и максимальной грузоподъёмностью до 10 кг. Модель предназначена для автоматизации повторяющихся операций, где требуется высокая скорость перемещения, точное позиционирование и возможность обслуживать разнесённые рабочие зоны без изменения положения основания.
Робот подходит для перемещения, сортировки, сборки, комплектации, маркировки, упаковки, укладки изделий и обслуживания автоматизированных линий. Благодаря ходу вертикальной оси 400 мм RS08-10Z40H удобно использовать в процессах, где детали, тара, лотки или технологические позиции расположены на разной высоте.
Модель эффективна для предприятий, которым нужно повысить производительность участка, снизить долю ручного труда и обеспечить стабильное качество операций в серийном производстве. SCARA-кинематика обеспечивает жёсткость при горизонтальных перемещениях, а повторяемость до ±0,025 мм позволяет точно устанавливать изделия в ячейки, приспособления, лотки и упаковку.
Назначение RS08-10Z40H
SCARA-робот RS08-10Z40H применяется там, где важно быстро и точно выполнять операции по принципу «взять — перенести — установить». Увеличенная досягаемость 800 мм позволяет одному роботу обслуживать несколько рабочих позиций в пределах одной автоматизированной ячейки.
Основные задачи:
- перемещение деталей между конвейером, столом, лотком и упаковочным модулем;
- сортировка изделий по типу, размеру, направлению или результатам контроля;
- сборка и установка компонентов в приспособления;
- комплектация наборов, кассет, лотков и упаковочных единиц;
- укладка продукции в коробки, блистеры, ячейки и тару;
- подача изделий на маркировку, контроль или последующую операцию;
- мини-паллетирование лёгкой продукции;
- обслуживание компактных автоматизированных линий.
Робот может использоваться в электронике, приборостроении, производстве пластиковых изделий, автокомпонентов, упаковки, медицинской продукции, бытовых товаров, пищевой и фармацевтической промышленности.
Преимущества SCARA-робота RS08-10Z40H
- Увеличенный рабочий радиус 800 мм. Досягаемость 800 мм позволяет роботу работать с более широкой зоной по сравнению с компактными SCARA-моделями. Это удобно при обслуживании нескольких позиций: конвейера, накопителя, лотков, сборочного стола и упаковочного участка.
- Нагрузка до 10 кг. RS08-10Z40H рассчитан на номинальную нагрузку 5 кг и максимальную нагрузку до 10 кг. Робот может работать с вакуумными захватами, механическими схватами, маркировочными устройствами, лёгкой технологической оснасткой и изделиями средней массы.
- Вертикальный ход 400 мм. Ось J3 с ходом 400 мм расширяет возможности применения робота. Модель подходит для операций с глубокими коробками, многоуровневыми лотками, различной высотой подачи изделий и укладки продукции в тару.
- Высокая скорость повторяющихся операций. Стандартный цикл 0,48 с позволяет ускорить перемещение, сортировку, установку и укладку изделий. Это особенно важно для конвейерных линий и участков с высокой частотой однотипных операций.
- Точное позиционирование. Повторяемость по осям J1–J2 составляет ±0,025 мм, по вертикальной оси J3 — ±0,01 мм, по вращательной оси J4 — ±0,01°. Такая точность помогает стабильно выполнять сборку, комплектацию, укладку и позиционирование деталей.
- Простая интеграция в линию. Робот имеет напольный способ крепления и может устанавливаться на подготовленное основание, платформу или рабочую станцию. Стандартные интерфейсы позволяют подключать захваты, датчики, конвейеры, системы технического зрения и другое периферийное оборудование.
Конструкция и особенности
RS08-10Z40H выполнен по классической четырёхосевой схеме SCARA. Две горизонтальные оси отвечают за быстрые перемещения в рабочей зоне, вертикальная ось обеспечивает подъём и опускание инструмента, а вращательная ось J4 позволяет точно ориентировать захват или изделие.
Увеличенная длина звеньев формирует рабочий радиус 800 мм, что делает модель подходящей для линий с разнесёнными технологическими позициями. Жёсткая конструкция и оптимизированная кинематика помогают сохранять устойчивость движения и повторяемость траекторий по всей рабочей зоне.
Диапазон вращения оси J4 ±360° позволяет гибко ориентировать детали при укладке, сборке, маркировке и упаковке. Корпус имеет степень защиты IP20, поэтому место установки должно быть защищено от влаги, агрессивных сред, легковоспламеняющихся жидкостей и газов, а также сильных электромагнитных помех.
Технические характеристики RS08-10Z40H
| Параметр | Значение |
| Модель | RS08-10Z40H |
| Тип робота | Четырёхосевой SCARA-робот |
| Количество осей | 4 |
| Вес робота | 38 кг |
| Досягаемость | 800 мм |
| Стандартный цикл | 0,48 с |
| Грузоподъёмность | номинальная 5 кг, максимальная 10 кг |
| Способ крепления | напольный |
| Защита корпуса | IP20 |
| Шкаф управления | G6 / G12, в зависимости от комплектации |
Точность повторного позиционирования
| Ось | Значение |
| J1–J2 | ±0,025 мм |
| J3, линейное перемещение | ±0,01 мм |
| J4, вращение | ±0,01° |
Диапазон движения осей
| Ось | Диапазон |
| J1 | ±142° |
| J2 | ±160° |
| J3 | 400 мм |
| J4 | ±360° |
Максимальная скорость осей
| Ось | Скорость |
| J1 | 10500 мм/с |
| J2 | 10500 мм/с |
| J3 | 1100 мм/с |
| J4 | 2600°/с |
Мощность двигателей
| Ось | Мощность |
| J1 | 0,75 кВт |
| J2 | 0,5 кВт |
| J3 | 0,2 кВт |
| J4 | 0,2 кВт |
Допустимый момент инерции оси J4
| Параметр | Значение |
| Номинальный | 0,02 кг·м² |
| Максимальный | 0,25 кг·м² |
Условия эксплуатации
| Параметр | Значение |
| Температура окружающей среды | 0…+40 °C |
| Относительная влажность | 20–80 % RH, без конденсации |
| Допустимая вибрация | не более 0,5 G |
| Требования к месту установки | защита от агрессивных и легковоспламеняющихся сред, газов и электромагнитных помех |
Шкаф управления G12
Для управления роботом RS08-10Z40H может использоваться шкаф G12, предназначенный для компактных роботизированных комплексов и SCARA-роботов. Он подходит для интеграции в автоматизированные производственные ячейки и линии, где важно сохранить компактность оборудования и стабильность управления.
Шкаф построен на вычислительной платформе с ARM-архитектурой и поддерживает синхронную работу функций движения, логики и технологических операций. Для подключения периферии предусмотрены цифровые входы и выходы NPN-типа, аналоговые каналы 0–10 В, интерфейсы энкодеров, а также промышленные порты Ethernet, RS-485 и CAN.
Система безопасности включает аппаратные цепи аварийной остановки, поддержку функций STO сервоприводов, защиту от столкновений и возможность подключения внешних устройств аварийного останова.
| Параметр | Значение |
| Модель шкафа | G12-CD40C-CRA9 |
| Габариты | 370 × 170 × 480 мм |
| Масса | 30 кг |
| Степень защиты | IP20 |
|
Охлаждение Совместимый пульт Стандартная длина кабеля пульта |
принудительное воздушное тип C 6 м |
Пульт управления типа C
Пульт обучения типа C используется для программирования, наладки и ручного управления роботом RS08-10Z40H на системе CrobotpOS. Основной элемент интерфейса — 8-дюймовый TFT-LCD сенсорный экран, на котором отображаются параметры системы, программы и состояние робота.
Пульт оснащён кнопкой аварийной остановки, переключателем режимов и клавишей безопасности deadman switch. С его помощью оператор может создавать и корректировать программы, выполнять ручное позиционирование, настраивать параметры движения и контролировать выполнение операций.
| Параметр | Значение |
| Тип пульта | C |
| Экран | 8″ TFT-LCD сенсорный |
| Кабель | стандартно 6 м, возможно удлинение до 25 м |
| Габариты | 288,17 × 216,66 × 112,55 мм |
| Масса | около 875 г |
| Элементы безопасности | аварийная остановка, deadman switch |
Заказать RS08-10Z40H для автоматизации производства
RS08-10Z40H — производительный SCARA-робот для автоматизации операций перемещения, сортировки, сборки, комплектации, упаковки и укладки изделий массой до 10 кг. Модель сочетает увеличенный радиус 800 мм, вертикальный ход 400 мм, высокую скорость и точность, что делает её удобной для роботизации серийных производственных процессов.
Компания Ecosvar подберёт комплектацию под вашу задачу: захват, вакуумную систему, датчики, техническое зрение, шкаф управления, пульт, защитное ограждение и программное обеспечение. Возможна интеграция робота в действующие линии и компактные роботизированные ячейки на предприятиях Сибири и Дальнего Востока.
Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
