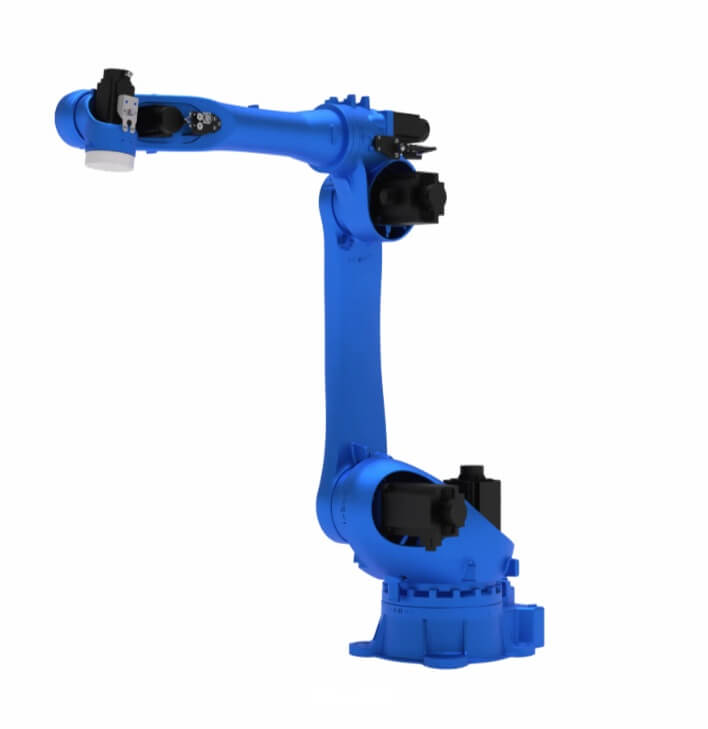

Промышленный робот-манипулятор RA27-80

RA27-80 — шестиосевой промышленный робот-манипулятор средней грузоподъёмности, предназначенный для автоматизации производственных операций с крупными заготовками, деталями и технологической оснасткой массой до 80 кг. Увеличенная досягаемость 2680 мм позволяет использовать робота на протяжённых рабочих участках, в многостаночных зонах, на линиях сборки, сортировки, перемещения и обслуживания оборудования.

Модель RA27-80 подходит для предприятий, которым требуется надёжный промышленный робот с большим радиусом действия, устойчивой кинематикой и возможностью интеграции в роботизированные комплексы. Робот применяется в задачах, где важно обеспечить точное повторяемое перемещение деталей, стабильную работу в циклическом режиме и безопасное взаимодействие с периферийным оборудованием.

Назначение и области применения

Промышленный робот RA27-80 используется для автоматизации операций, связанных с перемещением изделий средней и повышенной массы. Благодаря 6 степеням свободы манипулятор обеспечивает гибкое позиционирование инструмента и заготовки в пространстве, что особенно важно при обслуживании сложных технологических зон.

Основные задачи:

RA27-80 может применяться в машиностроении, металлообработке, производстве комплектующих, на участках сборки, складской логистики и в других отраслях, где требуется автоматизация повторяющихся операций с тяжёлыми деталями.

Конструктивные особенности RA27-80

Робот выполнен по вертикальной шарнирно-сочленённой схеме с шестью осями, что обеспечивает широкий диапазон перемещений и удобную работу с объектами сложной формы. Конструкция рассчитана на длительную эксплуатацию в условиях высокой цикличности и стабильных производственных нагрузок.

Рабочий радиус 2680 мм позволяет обслуживать удалённые точки рабочей зоны, размещать робота на расстоянии от оборудования и охватывать несколько технологических позиций без дополнительного перемещения основания. Это делает RA27-80 удобным решением для многостаночного обслуживания и линий с протяжённой компоновкой.

Повторяемость позиционирования ±0,08 мм обеспечивает точное выполнение операций загрузки, выгрузки, укладки и перемещения. Механическая структура робота спроектирована с акцентом на жёсткость, устойчивость и надёжность при работе с грузами до 80 кг.

Удобство интеграции

Для подключения захватов и периферийных устройств в конструкции предусмотрена внутренняя прокладка силовых кабелей, сигнальных линий и пневматики через плечо и предплечье манипулятора. Такое решение снижает риск повреждения коммуникаций, уменьшает количество внешних элементов и упрощает размещение робота в автоматизированной ячейке.

Робот оснащён:

• встроенными пневмоканалами 2 × Ø10 мм;
• интерфейсом ввода-вывода 26-pin;
• защищённой прокладкой кабельных линий;
• возможностью подключения различных захватов и технологической оснастки;
• системой аварийной остановки с двухканальной архитектурой безопасности.

Степень защиты составляет IP67 для запястья и IP54 для остальных узлов, что позволяет использовать робота в промышленных условиях при соблюдении требований к месту установки.

Технические характеристики RA27-80

Диапазон движения по осям

Максимальная скорость

Допустимый крутящий момент

• J4: 231 Н·м
• J5: 231 Н·м
• J6: 135 Н·м

Допустимый момент инерции

• J4: 27,34 кг·м²
• J5: 27,34 кг·м²
• J6: 12,30 кг·м²

Для корректной эксплуатации рекомендуется размещать робота вдали от легковоспламеняющихся и коррозионно-активных жидкостей и газов, а также от мощных источников электромагнитных помех.

Шкаф управления G15A

Робот RA27-80 комплектуется шкафом управления G15A, предназначенным для промышленных роботов средней и большой грузоподъёмности. Контроллер обеспечивает управление приводами, подключение периферии, обработку сигналов безопасности и интеграцию робота в автоматизированные производственные линии.

Шкаф управления имеет раздельную компоновку силовой части и управляющей электроники. Силовой отсек оборудован системой принудительного воздушного охлаждения, а управляющая зона защищена от пыли и масляных загрязнений. Это повышает стабильность работы оборудования в условиях промышленного производства.

Основные особенности шкафа G15A:

• двухканальная система аварийной остановки;
• подключение внешних аварийных цепей и кнопочных постов;
• USB-интерфейс на двери шкафа для обмена программами;
• контроль закрытия дверей шкафа;
• встроенный UPS для безопасной остановки при отключении питания;
• поддержка STO и защиты от столкновений;
• возможность расширения I/O через Modbus TCP/IP и EtherCAT.

Характеристики шкафа

Пульт обучения

Пульт обучения типа C используется для программирования, настройки траекторий, ручного перемещения робота и контроля выполнения операций. Он подключается к шкафу управления кабелем стандартной длиной 6 м с возможностью удлинения до 25 м.

Пульт оснащён 8-дюймовым TFT-LCD сенсорным экраном, кнопкой аварийной остановки, переключателем режимов и клавишей безопасности deadman switch. Такое исполнение позволяет безопасно выполнять наладку и тестирование программ в режиме обучения.

Преимущества RA27-80 для производства

RA27-80 — практичное решение для предприятий, которым нужен робот-манипулятор с грузоподъёмностью 80 кг и увеличенной рабочей зоной. Большой радиус действия, шестиосевая кинематика, повторяемость ±0,08 мм и совместимость с современными интерфейсами управления позволяют эффективно внедрять модель в роботизированные комплексы.

Оборудование подходит для поставки и внедрения на производственных площадках Сибири и Дальнего Востока, включая предприятия металлообработки, машиностроения, сборки и промышленной логистики.

Чтобы получить расчет стоимости и подобрать комплектацию, отправьте специалистам описание вашей задачи: тип операции, массу и размеры детали, требования к точности, производительности и условиям установки. Мы подготовим техническое предложение и поможем выбрать оптимальное роботизированное решение.
