Коллаборативный робот для лазерной сварки RC18-05-J
Ручная лазерная сварка LUX-1200 (воздух)
Возможна комплектация источником 1,5 кВт
*Цена указана за комплекс лазерной сварки мощностью 1,2 кВт. В зависимости от выбора источника тока (мощность) цена за комплект может изменяться. Стоимость рассчитывается по курсу ЦБ РФ на текущую дату.

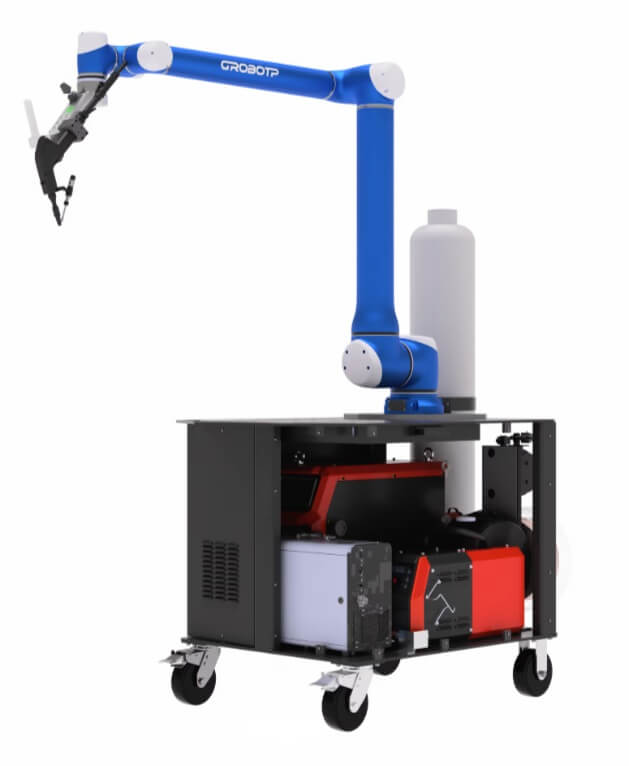

Коллаборативный робот RC18-05-J для лазерной сварки с радиусом 1801 мм
RC18-05-J — коллаборативный робот для лазерной сварки
RC18-05-J — шестиосевой коллаборативный робот с увеличенной зоной досягаемости 1801 мм, предназначенный для автоматизации операций лазерной сварки металлов. Модель рассчитана на работу со сварочной лазерной головкой и технологической оснасткой массой до 5 кг, обеспечивая точное ведение инструмента по заданной траектории.
Благодаря повторяемости ±0,04 мм робот стабильно выдерживает параметры движения, что особенно важно при сварке тонколистовых деталей, корпусов, кожухов, рам, элементов из нержавеющей стали, углеродистой стали, оцинкованного листа и цветных сплавов. Увеличенный радиус 1801 мм позволяет обрабатывать крупные изделия и работать в расширенной зоне без частого изменения положения основания.
RC18-05-J подходит для предприятий, которым требуется повысить качество сварного соединения, снизить влияние человеческого фактора, ускорить выпуск серийных изделий и обеспечить повторяемость результата при лазерной сварке.
Ключевые преимущества RC18-05-J
- Большая рабочая зона 1801 мм. Увеличенная досягаемость позволяет выполнять лазерную сварку на габаритных деталях, производственных столах, сборочных приспособлениях и сварочных постах с несколькими зонами фиксации. Робот удобен для обработки длинных швов и изделий сложной формы.
- Точность для стабильного сварного шва. Повторяемость ±0,04 мм помогает точно удерживать положение лазерной головки относительно детали. Это снижает риск отклонения от траектории, повышает аккуратность шва и упрощает выполнение повторяющихся операций.
- Полезная нагрузка до 5 кг. Грузоподъёмность робота рассчитана на установку лазерной сварочной головки, кабельного пакета, датчиков и крепёжных элементов. Такая конфигурация подходит для компактных роботизированных комплексов лазерной сварки.
- Быстрое обучение траектории. Функция drag teach позволяет оператору вручную перемещать манипулятор и сохранять нужные точки маршрута. Это ускоряет программирование при работе с новыми изделиями и уменьшает время переналадки между партиями.
- Управление непосредственно у детали. Концевой пульт с джойстиком обеспечивает перемещение по шести осям, точное позиционирование, запись координат и траекторий. Оператор может настраивать движение рядом с рабочей зоной, контролируя положение лазерной головки относительно шва.
- Быстросъёмное крепление инструмента. Узел крепления выполнен по схеме быстрой фиксации одним винтом. Это упрощает обслуживание, замену сварочной головки или дополнительной оснастки и сокращает простой оборудования.
- Несколько вариантов монтажа. RC18-05-J поддерживает напольную, настенную и потолочную установку. Также возможно размещение на мобильной тележке для быстрого перемещения между сварочными постами.
Где применяется RC18-05-J
Роботизированный комплекс на базе RC18-05-J используется для лазерной сварки:
- тонколистовой углеродистой и нержавеющей стали;
- оцинкованного листа и высокопрочных сталей;
- алюминиевых, магниевых и титановых сплавов;
- корпусов, кожухов, шкафов, панелей и дверей;
- рамных конструкций и металлических каркасов;
- деталей машиностроения и приборостроения;
- элементов вентиляционного, промышленного и технологического оборудования;
- изделий серийного и мелкосерийного производства.
Лазерная сварка с применением RC18-05-J помогает получить ровный шов, уменьшить тепловое воздействие на заготовку, сократить объём последующей обработки и повысить производительность участка.
Управление и программирование
RC18-05-J работает со шкафом управления X3-ZMC900E / X2-ZMC900E на ARM-платформе и программным обеспечением CrobotpOS. Система рассчитана на стабильную промышленную эксплуатацию, поддержку периферийных устройств и точное управление движением в реальном времени.
Для настройки используется пульт обучения типа C с 8-дюймовым сенсорным TFT-LCD экраном. Через него оператор может создавать и редактировать программы, управлять движением робота, задавать скорость, контролировать положение осей и параметры технологического процесса.
Кронштейн быстрого программирования с джойстиком позволяет оперативно настраивать траектории лазерной сварки. На дисплее отображаются скорость, координаты, ориентация инструмента по XYZ/ABC, параметры сварки и колебательных движений.
Технические характеристики RC18-05-J
| Параметр | Значение |
| Модель | RC18-05-J |
| Тип робота | Шестиосевой коллаборативный робот |
| Основное назначение | Роботизированная лазерная сварка |
| Количество осей | 6 |
| Максимальная полезная нагрузка | 5 кг |
| Максимальная досягаемость | 1801 мм |
| Точность повторного позиционирования | ±0,04 мм |
| Вес робота | 48 кг |
| Способ крепления | Напольный, настенный, потолочный |
| Степень защиты корпуса | IP54 |
| Кнопки на фланце | 2: ручное перемещение и запись точек |
| I/O-порты на фланце | 4-канальный цифровой вход/выход |
| Световой индикатор | 1 |
| Кронштейн | 1 комплект, 8 программных кнопок |
| Джойстик | 1, перемещение в любом направлении |
Диапазоны движения
| Ось | Диапазон |
| J1 | -360°…+360° |
| J2 | -360°…+360° |
| J3 | -75°…+255° |
| J4 | -210°…+210° |
| J5 | -360°…+360° |
| J6 | -210°…+210° |
Максимальная скорость осей
| Ось | Скорость |
| J1 | 107°/с |
| J2 | 88°/с |
| J3 | 200°/с |
| J4 | 250°/с |
| J5 | 250°/с |
| J6 | 250°/с |
Шкаф управления X3-ZMC900E / X2-ZMC900E
Шкаф управления на ARM-платформе обеспечивает устойчивую работу робота, поддержку промышленных интерфейсов и подключение периферии для лазерной сварки. Программная среда CrobotpOS позволяет управлять движением манипулятора, сохранять траектории и контролировать технологические параметры.
| Параметр | Значение |
| Модель | X2-ZMC900E / X3-ZMC900E |
| Платформа | ARM |
| ПО | CrobotpOS |
| Пульт обучения | Тип C, кабель 6 м |
| Экран пульта | TFT-LCD, 8″ |
| Габариты шкафа | 175 × 330 × 495 мм |
| Масса шкафа | 13 кг |
| Степень защиты | IP51 |
| Охлаждение | Принудительное воздушное |
| Температура хранения | -10…+65 °C |
| Температура эксплуатации | 0…+45 °C |
| Влажность | 20–85 %RH, без конденсации |
| Высота установки | До 2000 м |

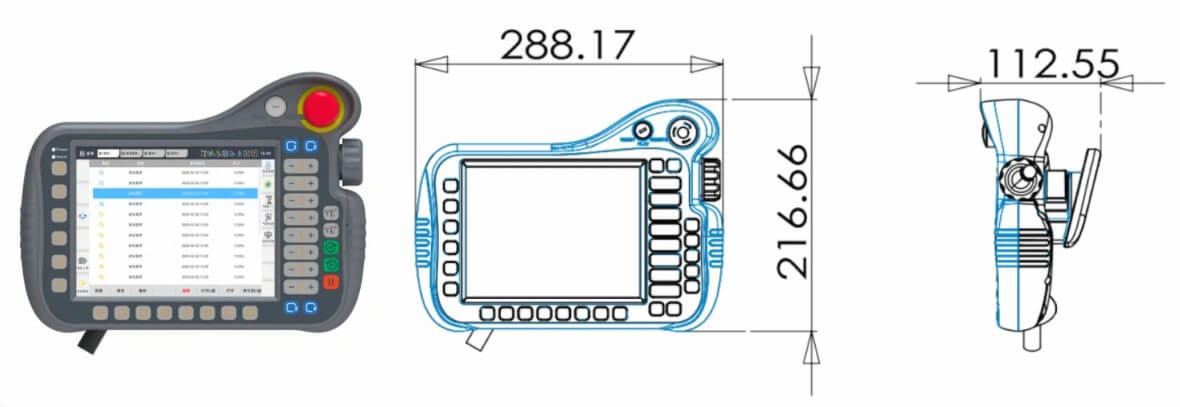

Пульт обучения типа C
Пульт типа C применяется для программирования, наладки и ручного управления роботом. Он подключается к шкафу управления стандартным кабелем 6 м с возможностью удлинения до 25 м. Сенсорный экран упрощает работу с программами, а аппаратные кнопки повышают удобство при настройке движений.
| Параметр | Значение |
| Экран | 8-дюймовый TFT-LCD сенсорный |
| Управление | Сенсорная панель и функциональные кнопки |
| Безопасность | Аварийная остановка, клавиша разрешения движения |
| Кабель | 6 м, опционально до 25 м |
| Габариты | 288,17 × 216,66 × 112,55 мм |
| Масса | 875 г |
Кронштейн быстрого программирования
Кронштейн с джойстиком ускоряет настройку робота при лазерной сварке. Рукоятку можно разместить в удобном положении для правой или левой руки оператора. Джойстик обеспечивает перемещение вверх, вниз, влево, вправо, вперёд, назад и вращение инструмента.
Доступны программные кнопки X/A, MOVL, MOVC, RES, Weave, Program, Shift и кнопка добавления сварочной команды. Оператор может записывать точки, задавать линейные и круговые участки траектории, корректировать параметры сварки и быстро возвращаться к предыдущему положению инструмента.
Источник лазерной сварки LUX-1200
В составе комплекса RC18-05-J может использоваться промышленный лазерный источник LUX-1200 с воздушным охлаждением. Он рассчитан на стабильную работу без водяного контура, отличается компактностью и подходит для сварки разных металлов.
| Параметр | Значение |
| Модель | LUX-1200 |
| Тип питания | Однофазный 220 В, 50/60 Гц |
| Номинальная входная мощность | 4 кВт |
| Выходная лазерная мощность | 1,2 кВт |
| Длина волны | 1080 ±10 нм |
| Длина кабеля | 5 м |
| Режим работы | Непрерывный / импульсный |
| Охлаждение | Воздушное |
| Рабочая температура | -10…+40 °C |
Заказать RC18-05-J для лазерной сварки
RC18-05-J — решение для предприятий, которым нужен коллаборативный робот с большим радиусом действия для автоматизации лазерной сварки. Он помогает повысить стабильность качества, ускорить выпуск продукции и снизить зависимость от ручных операций.
Компания Ecosvar подберёт комплектацию под вашу задачу: лазерный источник, сварочную головку, тип крепления, пульт управления, мобильную тележку, оснастку и элементы интеграции. Поставка и внедрение доступны для производств в Сибири и на Дальнем Востоке, включая Новосибирск, Красноярск, Иркутск, Хабаровск и Владивосток.
