Коллаборативный робот для лазерной сварки RC13-10-J
Ручная лазерная сварка LUX-1200 (воздух)
Возможна комплектация источником 1,5 кВт
*Цена указана за комплекс лазерной сварки мощностью 1,2 кВт. В зависимости от выбора источника тока (мощность) цена за комплект может изменяться. Стоимость рассчитывается по курсу ЦБ РФ на текущую дату.

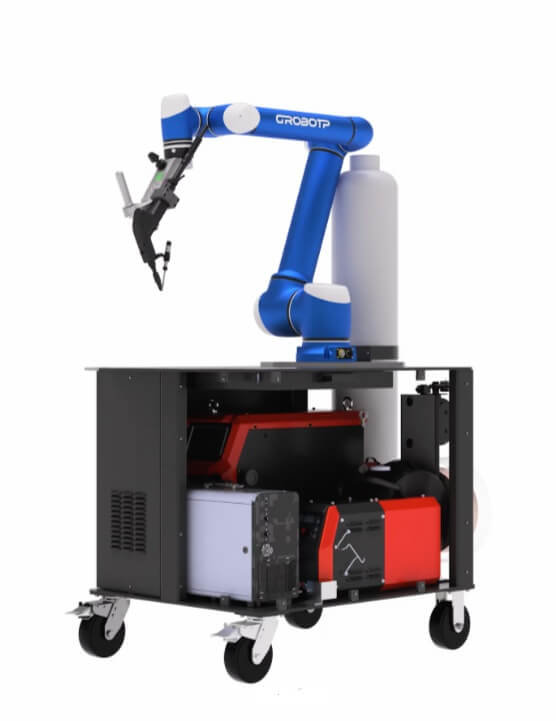

Коллаборативный робот RC13-10 для лазерной сварки металлов
RC13-10 — коллаборативный робот для лазерной сварки
RC13-10 — шестиосевой коллаборативный робот, предназначенный для автоматизации операций лазерной сварки металлов. Модель сочетает увеличенную зону досягаемости 1320 мм, полезную нагрузку до 10 кг и высокую точность повторного позиционирования ±0,03 мм, что позволяет выполнять стабильные сварочные траектории на деталях различной формы и размера.
Робот применяется в составе роботизированного комплекса лазерной сварки и может комплектоваться лазерным источником, сварочной головкой, системой управления, пультом обучения и кронштейном быстрого программирования. RC13-10 подходит для предприятий, которым требуется повысить качество сварного соединения, снизить зависимость от ручного труда и обеспечить повторяемый результат при серийном или мелкосерийном производстве.
Благодаря коллаборативной конструкции и функции ручного обучения траектории робот быстро настраивается под новые изделия. Оператор может вручную перемещать манипулятор, задавать контрольные точки, корректировать скорость движения и параметры сварки, сокращая время переналадки между партиями.
Преимущества RC13-10 для лазерной сварки
- Точная отработка сварочной траектории. Повторяемость ±0,03 мм обеспечивает аккуратное ведение лазерной сварочной головки вдоль заданной линии. Это особенно важно при сварке тонколистовых металлов, корпусных деталей, элементов из нержавеющей стали, алюминиевых сплавов и других материалов, где требуется ровный и контролируемый шов.
- Досягаемость 1320 мм. Рабочий радиус 1320 мм позволяет обрабатывать крупные детали и выполнять сварку на расширенной рабочей зоне без постоянного перемещения основания робота. Это удобно для сварочных постов, сборочных участков, производственных столов и оснастки с несколькими позициями фиксации.
- Полезная нагрузка до 10 кг. Нагрузка 10 кг позволяет устанавливать лазерную сварочную головку, кабельный пакет, датчики, крепёжные элементы и дополнительную оснастку. Запас по грузоподъёмности повышает стабильность работы и упрощает подбор технологического инструмента.
- Простое программирование через drag teach. Функция drag teach позволяет оператору вручную провести робота по нужной траектории и сохранить точки движения. Такой способ обучения особенно полезен при лазерной сварке изделий со сложной геометрией, когда требуется быстро настроить путь без длительного программирования.
- Удобное управление у рабочей зоны. Кронштейн быстрого программирования с джойстиком позволяет управлять перемещением робота по осям, задавать линейные и дуговые участки, записывать координаты, добавлять команды сварки и корректировать параметры непосредственно возле детали.
- Гибкая установка. RC13-10 поддерживает напольное, настенное и потолочное крепление. При необходимости робот может устанавливаться на мобильную тележку для перемещения между несколькими сварочными постами.
Области применения
RC13-10 используется для автоматизации лазерной сварки в разных отраслях промышленности:
- сварка тонколистовой стали;
- сварка нержавеющей стали;
- сварка алюминиевых и других цветных сплавов;
- изготовление корпусов, кожухов, рам и металлоконструкций;
- производство шкафов, ящиков, дверей, панелей и облицовочных элементов;
- сварка деталей машиностроения;
- производство изделий из оцинкованного листа;
- сварка элементов вентиляции, оборудования и приборных корпусов;
- серийная и мелкосерийная сборка металлических изделий.
Роботизированная лазерная сварка на базе RC13-10 помогает повысить стабильность качества, уменьшить количество дефектов, снизить влияние человеческого фактора и ускорить выполнение повторяющихся сварочных операций.
Управление и программирование
RC13-10 работает со шкафом управления X2-ZMC900E на ARM-платформе и программным обеспечением CrobotpOS. Система обеспечивает стабильную работу в режиме реального времени, точное управление траекторией и подключение необходимых периферийных устройств для лазерной сварки.
Для программирования используется пульт обучения типа C с 8-дюймовым сенсорным TFT-LCD экраном. Через пульт оператор может создавать и редактировать программы, управлять движением манипулятора, изменять скорость, контролировать положение робота и параметры технологического процесса.
Кронштейн быстрого программирования позволяет выполнять настройку непосредственно в рабочей зоне. На дисплее отображаются текущая скорость, координаты, ориентация инструмента по осям XYZ/ABC, а также параметры сварки и колебаний.
Технические характеристики RC13-10
| Параметр | Значение |
| Модель | RC13-10 |
| Тип робота | Шестиосевой коллаборативный робот |
| Основное назначение | Роботизированная лазерная сварка |
| Количество осей | 6 |
| Максимальная полезная нагрузка | 10 кг |
| Максимальная досягаемость | 1320 мм |
| Точность повторного позиционирования | ±0,03 мм |
| Вес робота | 37,8 кг |
| Способ крепления | Напольный, настенный, потолочный |
| Степень защиты корпуса | IP54 |
| Диапазон движения J1 | -360°…+360° |
| Диапазон движения J2 | -360°…+360° |
| Диапазон движения J3 | -75°…+255° |
| Диапазон движения J4 | -360°…+360° |
| Диапазон движения J5 | -360°…+360° |
| Диапазон движения J6 | -360°…+360° |
| Максимальная скорость J1 | 107°/с |
| Максимальная скорость J2 | 107°/с |
| Максимальная скорость J3 | 200°/с |
| Максимальная скорость J4 | 250°/с |
| Максимальная скорость J5 | 250°/с |
| Максимальная скорость J6 | 250°/с |
Шкаф управления X2-ZMC900E
| Параметр | Значение |
| Модель шкафа | X2-ZMC900E |
| Назначение | Управление коллаборативным роботом |
| Программная платформа | CrobotpOS |
| Аппаратная платформа | ARM |
| Пульт обучения | Тип C, кабель 6 м |
| Экран пульта | TFT-LCD, 8″ |
| Габариты пульта | 156 × 310 × 50 мм |
| Масса пульта | 0,88 кг |
| Габариты шкафа | 175 × 330 × 495 мм |
| Масса шкафа | 13 кг |
| Степень защиты | IP51 |
| Охлаждение | Принудительное воздушное |
| Температура хранения | -10…+65 °C |
| Температура эксплуатации | 0…+45 °C |
| Относительная влажность | 20–85 % RH, без конденсации |
| Высота установки | До 2000 м |
Пульт обучения типа C
| Параметр | Значение |
| Назначение | Программирование, наладка и ручное управление роботом |
| Подключение | Кабель 6 м, возможно удлинение до 25 м |
| Экран | 8-дюймовый TFT-LCD сенсорный |
| Элементы безопасности | Кнопка аварийной остановки, клавиша безопасности |
| Управление | Сенсорный интерфейс и аппаратные кнопки |
| Габариты | 288,17 × 216,66 × 112,55 мм |
| Масса | 875 г |
Кронштейн быстрого программирования
Кронштейн быстрого программирования упрощает настройку робота при лазерной сварке. Оператор может выбрать удобное положение рукоятки, использовать управление правой или левой рукой, перемещать робота джойстиком вверх, вниз, влево, вправо, вперёд, назад, а также задавать вращательные движения.
На встроенном дисплее отображаются скорость, координаты, ориентация инструмента и параметры сварочного процесса. Доступны команды линейного перемещения MOVL, дугового перемещения MOVC, вставка сварочной команды, настройка колебаний, восстановление положения и редактирование программы.

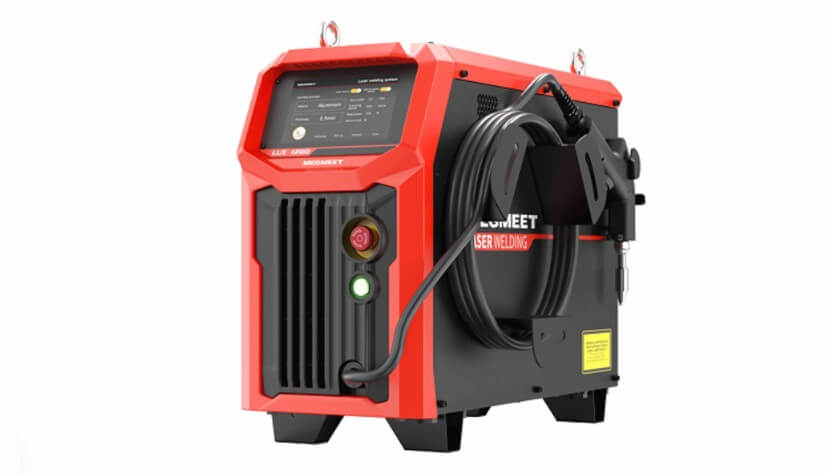

Лазерный источник LUX-1200
В составе роботизированного комплекса RC13-10 может использоваться источник лазерной сварки LUX-1200 с воздушным охлаждением. Он рассчитан на промышленную эксплуатацию и обеспечивает стабильную выходную мощность для сварки различных металлов.
| Параметр | Значение |
| Модель | LUX-1200 |
| Тип питания | Однофазный 220 В, 50/60 Гц |
| Номинальная входная мощность | 4 кВт |
| Номинальная выходная лазерная мощность | 1,2 кВт |
| Длина волны лазера | 1080 ±10 нм |
| Длина кабеля | 5 м |
| Режим работы | Непрерывный / импульсный |
| Система охлаждения | Воздушная |
| Диапазон рабочих температур | -10…+40 °C |
Источник подходит для сварки углеродистой и нержавеющей стали, оцинкованного листа, высокопрочной стали, алюминиевых, магниевых, титановых сплавов и других металлов.
Заказать робота RC13-10 для лазерной сварки
RC13-10 — эффективное решение для предприятий, которым требуется автоматизация лазерной сварки с высокой точностью, стабильным качеством шва и быстрой переналадкой под разные изделия.
Компания Ecosvar подберёт комплектацию робота под вашу задачу: лазерный источник, сварочную головку, тип крепления, пульт управления, мобильную тележку, оснастку и дополнительные элементы интеграции. Поставка и внедрение возможны для производств в Сибири и на Дальнем Востоке, включая Новосибирск, Красноярск, Иркутск, Хабаровск и Владивосток.
