Робот для лазерной резки и сварки CRP RA20-12-J
Вид оснащения: лазерная резка или лазерная сварка
Источник Raycus
*Цена указана за комплекс лазерной резки мощностью 1,5 кВт. В зависимости от выбора источника тока (назначение и мощность) цена за комплект может изменяться. Стоимость рассчитывается по курсу ЦБ РФ на текущую дату.

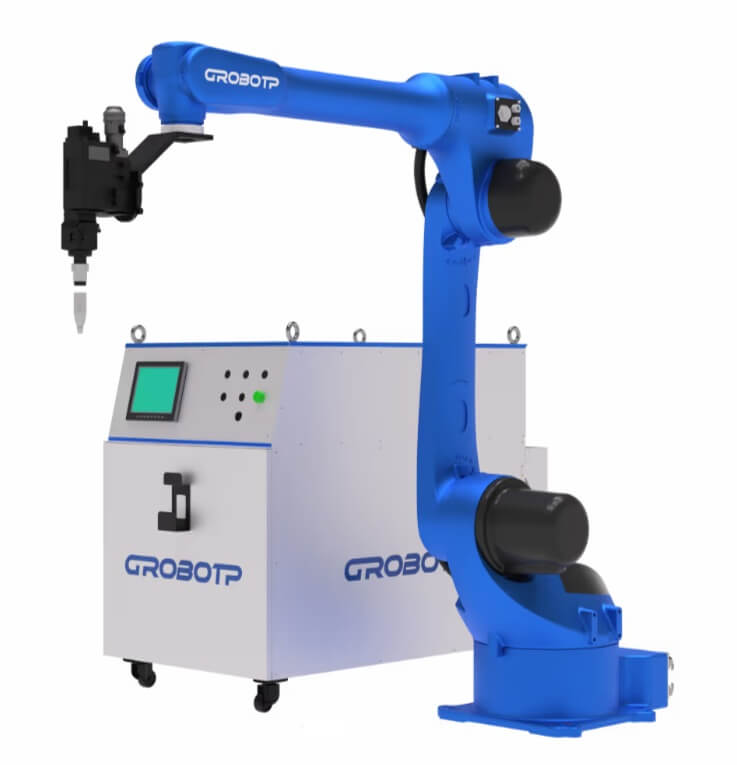

RA20-12 робот для лазерной резки и сварки — общий вид
RA20-12 — шестиосевой промышленный робот для лазерной резки и сварки. Грузоподъёмность 12 кг, вылет 2015 мм, повторяемость ±0,08 мм и скорость до 885°/с позволяют интегрировать манипулятор в автоматизированные ячейки лазерной обработки металла. Робот поставляется в комплекте с лазерным источником Raycus, режущей или сварочной головкой и чиллером — готовое решение «под ключ».
Преимущества RA20-12 для лазерных задач
- 6 осей и компактное запястье — доступ к сложным контурам и внутренним полостям.
- Внутренняя прокладка кабелей и пневмолиний — защита от брызг и дыма.
- 16-pin I/O и встроенные пневмоканалы 2×Ø8 мм — быстрый монтаж лазерной головки и системы подачи газа.
- Двухканальная аварийная остановка и защита IP67/IP54 — безопасная работа рядом с лазером класса 4.
- Напольная, настенная и потолочная установка — экономия производственной площади.
Где применяется
Лазерная резка листа и труб, лазерная сварка корпусов, рам, кожухов, деталей из углеродистой и нержавеющей стали толщиной 0,5–8 мм. Серийное производство металлоизделий, интеграция в линии и ячейки.
Технические характеристики робота
| Параметр | Значение |
| Степень подвижности | 6 осей |
| Максимальная нагрузка | 12 кг |
| Точность повторного позиционирования | ±0,08 мм |
| Досягаемость | 2015 мм |
| Диапазон движения | J1: –170°…+170°; J2: –50°…+170°; J3: –80°…+145°; J4: –190°…+190°; J5: –135°…+135°; J6: –360°…+360° |
| Максимальная скорость | J1–J2: 170°/с; J3: 200°/с; J4–J5: 350°/с; J6: 540°/с |
| Допустимый крутящий момент | J4–J5: 40 Н·м; J6: 13 Н·м |
| Допустимый момент инерции | J4–J5: 1,3 кг·м²; J6: 0,43 кг·м² |
| Вес робота | 262 кг |
| Способ крепления | напольный, настенный, потолочный |
| Защита корпуса | IP67 (запястье), IP54 (остальные части) |
Шкаф управления G5A
| Параметр | Значение |
| Процессор | ARM+DSP+FPGA, 500 млн операций/с |
| Питание | 3×380 В ±10 %, 50/60 Гц, 30 кВА |
| Интерфейсы | Ethernet, RS232, RS485, CAN, DeviceNet |
| Пульт обучения | 5,6″ TFT-LCD, 6 м кабель |
| Габариты / масса | 647×890×1121 мм, 240 кг |
Лазерный источник Raycus RFL-C
| Параметр | RFL-C020 | RFL-C025 | RFL-C3000 |
| Мощность | 1500 Вт | 2000 Вт | 3000 Вт |
| Режим | непрерывный / импульсный | непрерывный / импульсный | непрерывный / импульсный |
| Длина волны | 1080 ±5 нм | 1080 ±5 нм | 1080 ±5 нм |
| Нестабильность | ±1,0 % | ±1,0 % | ±1,5 % |
| Модуляция | 1–5 кГц | 1–5 кГц | 1–5 кГц |
Лазерная голова для резки / сварки
| Параметр | Резка | Сварка |
| Разъём | QBH | QBH |
| Мощность | 1500–3000 Вт | 1500–4000 Вт |
| Фокус коллиматора / фокусатора | 100 / 125–150 мм | 100 / 250–300 мм |
| Охлаждение | водяное | водяное |
| Визуальный контроль | CCD коаксиальная камера | CCD коаксиальная камера |
Чиллер QUANG QGWR-WDR
| Параметр | 2 кВт | 3 кВт |
| Холодопроизводительность | 4,2 кВт | 6 кВт |
| Питание | 1×220 В / 60 Гц | 1×220 В / 60 Гц |
| Потребляемый ток | 9 А | 13 А |
| Производительность насоса | 30 л/мин, напор 30 м | 30 л/мин, напор 30 м |
География и сервис
ЭКОСВАР выполняет интеграцию «под ключ» в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке. Пусконаладка — 2–3 дня, обучение — 16 ч. Сервисный инженер выезжает в течение 24 ч по СФО и ДФО.
Стоимость и окупаемость
Цена ячейки RA20-12 с лазером «под ключ» от 3,0 млн ₽. При двухсменной работе ROI достигается за 14–18 месяцев. Получите расчёт и 3D-макет за 24 ч — оставьте заявку или позвоните 8-800-201-57-43.
