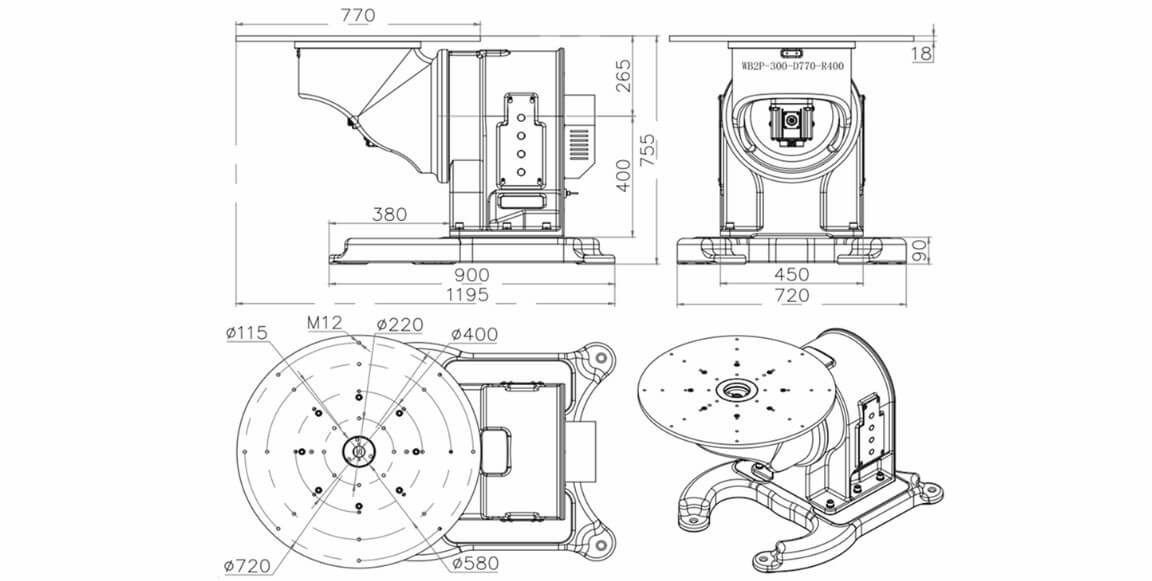

Двухосевой позиционер WB2P
Диаметр планшайбы (мм): 770
Количество осей - 2

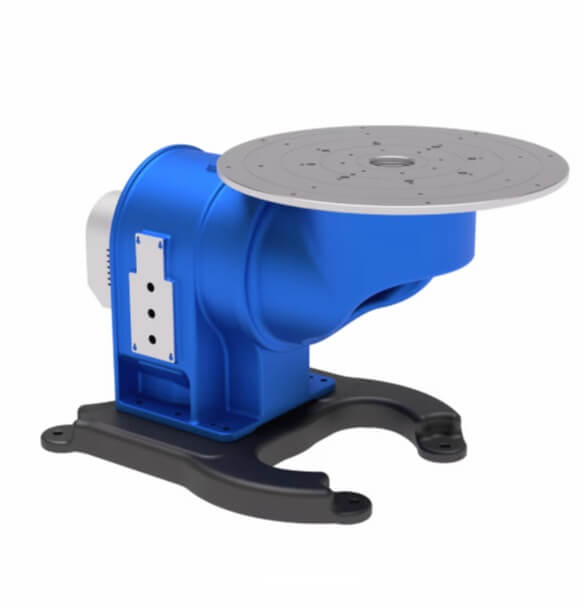

двухосевой позиционер CRP WB2P P-типа с полым приводом и планшайбой в сварочной ячейке, интеграция Экосвар
Двухосевой позиционер WB2P: P-схема, полый привод 300–1000 кг
WB2P — двухосевой позиционер P-типа: ось переворота (наклона) и ось вращения планшайбы. От WB2S его отличает полый привод: кабели, шланги и сварочный ток проводят через ось, а не снаружи по рукаву. Компактный литой корпус. Номинальная нагрузка: 300 / 500 / 1000 кг (WB2P-300, WB2P-500, WB2P5-1000). Это не WB2S (тот же P-тип без акцента на полый канал), не одноосевой стол WB1SC / WB1SQ, не L-стойка WB1LC / WB1LZ, не рамные кантователи WB1K / WB1KH / WB1LG, не подъём двух бабок WB1KZ, не трек WD, не манипулятор, не SCARA и не паллетайзер.
Экосвар — официальный интегратор роботизированных комплексов. Подбираем класс WB2P, сечение полого канала и оснастку к роботу CRP, считаем массу, эксцентриситет по обеим осям и момент, стыкуем оси и сварочный источник, выполняем пусконаладку, обучаем персонал и сопровождаем сервис в Новосибирске, Красноярске, Иркутске, Хабаровске и Владивостоке.
Страница не дублирует WB2S, WB1SC и обзор двухосевых позиционеров.
Зачем полый привод, а не внешняя трасса
На наклоне шланг и кабель снаружи перетираются, мешают роботу и ломают такт. Полый канал ведёт коммуникации внутрь оси: ток, газ, охлаждение не крутятся вокруг корпуса. Имеет смысл на средних узлах, где шов в «лодочке» и полный обход планшайбы без съёма оснастки, а пакет проводов длинный.
Как устроен P-тип WB2P
Две оси: наклон ±90°, планшайба ±360°. Редукторы RV, литой корпус, фиксация без люфта на длинном цикле. Эксцентриситет на наклоне ≤ 500 мм (300–500 кг) и ≤ 600 мм (1000 кг); на планшайбе ≤ 150 мм и ≤ 300 мм. Смещённый ЦТ на наклоне даёт большой момент: класс 1000 кг — номинал наклона 20,3°/с, макс. 30,5°/с, 180° за 7,0 с, момент 9800 Н·м, передача 590,727:1 (у WB2S-1000 другая пара: 850:1 и 9000 Н·м — карточки не смешивать).
Повтор наклона ±0,02 мм на 300–500 кг, ±0,04 мм на 1000 кг; повтор планшайбы ±0,02 мм. Мощность и момент в карточке сверяют с паспортом CRP.
Линейка WB2P
| Параметр | WB2P-300 | WB2P-500 | WB2P5-1000 |
| Номинальная нагрузка | 300 кг | 500 кг | 1000 кг |
| Оси | 2: наклон + планшайба | 2: наклон + планшайба | 2: наклон + планшайба |
| Схема | P-тип, полый привод | P-тип, полый привод | P-тип, полый привод |
| Корпус | литой | литой | литой |
| Наклон (горизонтальная ось) | |||
| Двигатель / момент (реком.) | 2,0 кВт / 9,5 Н·м | 3,0 кВт / 14,5 Н·м | 4,3 кВт / 22 Н·м |
| Передаточное число | 246:1 | 257,25:1 | 590,727:1 |
| Номинальная / макс. скорость | 48,7 / 73°/с | 46,7 / 70°/с | 20,3 / 30,5°/с |
| Выходной момент | 1950 Н·м | 3000 Н·м | 9800 Н·м |
| Повтор | ±0,02 мм | ±0,02 мм | ±0,04 мм |
| Поворот на 180° | 3,5 с | 3,8 с | 7,0 с |
| Эксцентриситет | ≤ 500 мм | ≤ 500 мм | ≤ 600 мм |
| Диапазон | ±90° | ±90° | ±90° |
| Планшайба (вертикальная ось) | |||
| Двигатель / момент (реком.) | 1,5 кВт / 7,2 Н·м | 2 кВт / 9,5 Н·м | по паспорту |
| Передаточное число | 184:1 | 246:1 | 438,136:1 |
| Номинальная / макс. скорость | 65 / 98°/с | 48,7 / 73°/с | 27 / 41°/с |
| Выходной момент | 1100 Н·м | 1500 Н·м | 3300 Н·м |
| Эксцентриситет | ≤ 150 мм | ≤ 150 мм | ≤ 300 мм |
| Повтор | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Поворот на 180° | 2,5 с | 3,0 с | 6,0 с |
| Диапазон | ±360° | ±360° | ±360° |
Сечение полого канала, токоподвод и момент на наклоне считают по оснастке, не по «кг на шильдике». Стыковка с роботами CRP — в контуре ячейки (синхрон двух осей, STO, ограждение).
Поставка и внедрение
Официальный интегратор роботизированных комплексов Экосвар внедряет WB2P со сварочными роботами CRP на площадках Сибири и Дальнего Востока: полый привод, P-схема, оснастка, токоподвод, ограждение, синхрон осей, ПНР, обучение. Телефон 8-800-201-57-43.
Смежные страницы: позиционеры, WB2S (P-тип без полого канала), двухосевой позиционер, сварочные роботы.
