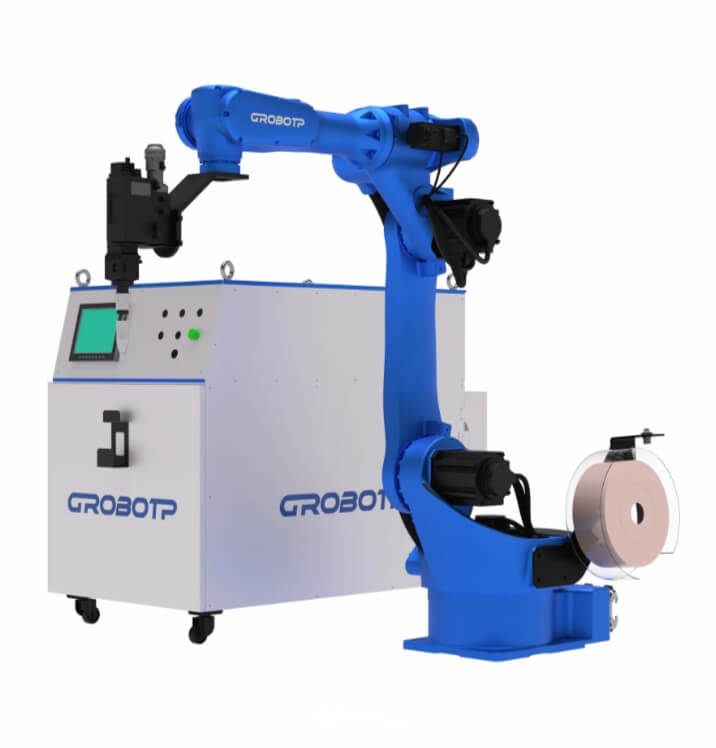

Робот для лазерной резки и сварки CRP RA15-12-J

RA15-12-J — роботизированная система для автоматизации лазерной сварки и резки металла, построенная на базе шестиосевого промышленного робота с полезной нагрузкой до 12 кг и рабочим радиусом 1554 мм. Комплекс предназначен для предприятий, которым требуется стабильное качество шва, высокая точность траектории, компактное размещение оборудования и сокращение времени на ручные операции.

Главное преимущество RA15-12-J — единая интегрированная конструкция. В одном корпусе объединены система управления роботом, лазерный источник и водяной чиллер. Такое решение работает по принципу plug-and-play: оборудование готово к запуску без сложной сборки отдельных компонентов. Интеграция ключевых узлов в единую установку уменьшает занимаемую площадь, упрощает монтаж и ускоряет ввод комплекса в эксплуатацию.

RA15-12-J подходит для роботизации сварочных и режущих операций в машиностроении, металлообработке, производстве корпусов, рам, кожухов, металлоконструкций, деталей из листового металла и серийных изделий. Робот обеспечивает повторяемость позиционирования ±0,05 мм, что важно для точного ведения лазерной головки по заданной траектории.

Преимущества роботизированной системы RA15-12-J

Интегрированная установка для сварки и резки

Система управления, лазерный источник и чиллер размещены в одном компактном корпусе. Это снижает количество внешних соединений, упрощает обслуживание и позволяет быстрее организовать роботизированный участок лазерной обработки.

Защита от промышленных воздействий

Комплекс оснащён защитой от потери фазы, отклонений напряжения, нестабильности питания, а также датчиками давления воздуха и воды. Система контролирует наличие и стабильность лазерного излучения, что повышает надёжность работы при интенсивной промышленной эксплуатации.

Сервоприводная подача проволоки

Для лазерной сварки используется двухконтурная сервоприводная система подачи проволоки. Передний сервопривод установлен на сварочной головке, задний — у бабинодержателя. Синхронная работа механизмов обеспечивает точность подачи до ±0,2 мм и стабильное положение проволоки независимо от ориентации сварочной головки.

Точная подача через медное сопло

Проволока подаётся через медное сопло и стабильно попадает в зону фокуса лазерного излучения. Это помогает получить равномерное заполнение шва, стабильное проплавление и аккуратную геометрию соединения.

Интегрированный датчик столкновения

При столкновении система автоматически снижает усилие привода, уменьшая риск повреждения лазерной головки и оптики. После срабатывания датчика робот восстанавливает исходное положение с погрешностью не более ±0,1 мм, что позволяет продолжить работу без значительных отклонений по траектории.

Регулировка фокуса лазерной головки

Лазерная головка поддерживает настройку фокусного расстояния в диапазоне ±30 мм. Регулировка выполняется без демонтажа оптики, что удобно при переналадке на другую деталь, изменении толщины материала или корректировке технологического режима.

Специализированный интерфейс управления

Система управления адаптирована для задач лазерной сварки. Оператор может настраивать мощность лазера, модуляцию, плавный подъём и спад мощности, предварительную подачу проволоки, защиту от прилипания проволоки и дозаполнение сварочной ванны.

Коаксиальная камера и монитор

Коаксиальная камера помогает контролировать положение проволоки, контрольные точки и ход сварочного процесса. Визуальный контроль повышает удобство наладки и снижает риск ошибок при запуске новой программы.

Где применяется RA15-12-J

Роботизированный комплекс RA15-12-J используется для:

• лазерной сварки деталей из металла;
• лазерной резки листовых и профильных заготовок;
• сварки корпусов, рам, кожухов и элементов металлоконструкций;
• автоматизации серийных сварочных операций;
• обработки изделий со сложной геометрией;
• производства деталей с повышенными требованиями к точности;
• интеграции в роботизированные ячейки и производственные линии.

Комплекс может применяться на предприятиях Сибири, Дальнего Востока и других регионов России, где требуется автоматизация лазерной сварки, повышение повторяемости операций и снижение зависимости от ручного труда.

Технические характеристики робота RA15-12-J

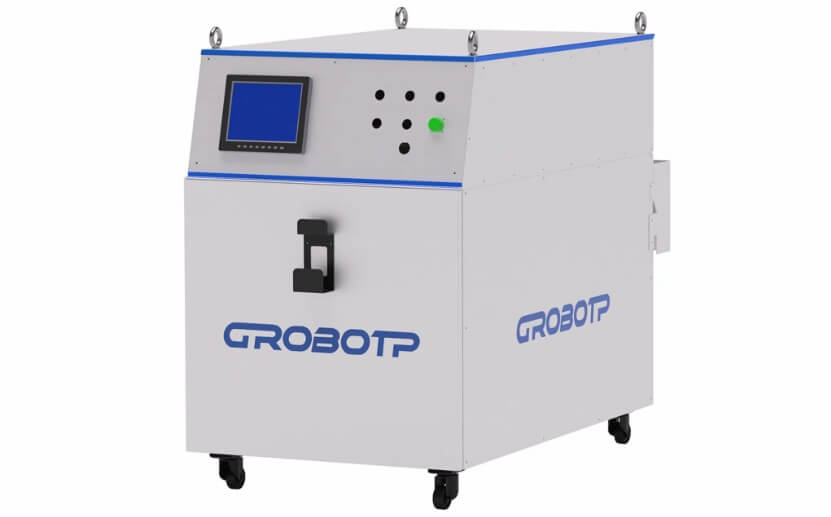

Интегрированный шкаф управления G5A

Лазерная сварочная головка и подача проволоки

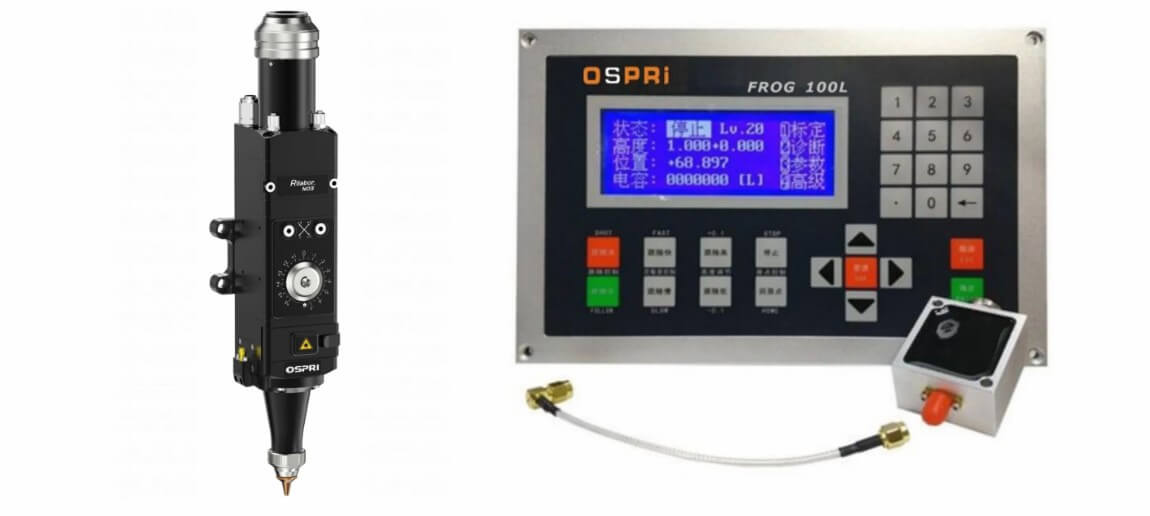

Лазерная головка для резки

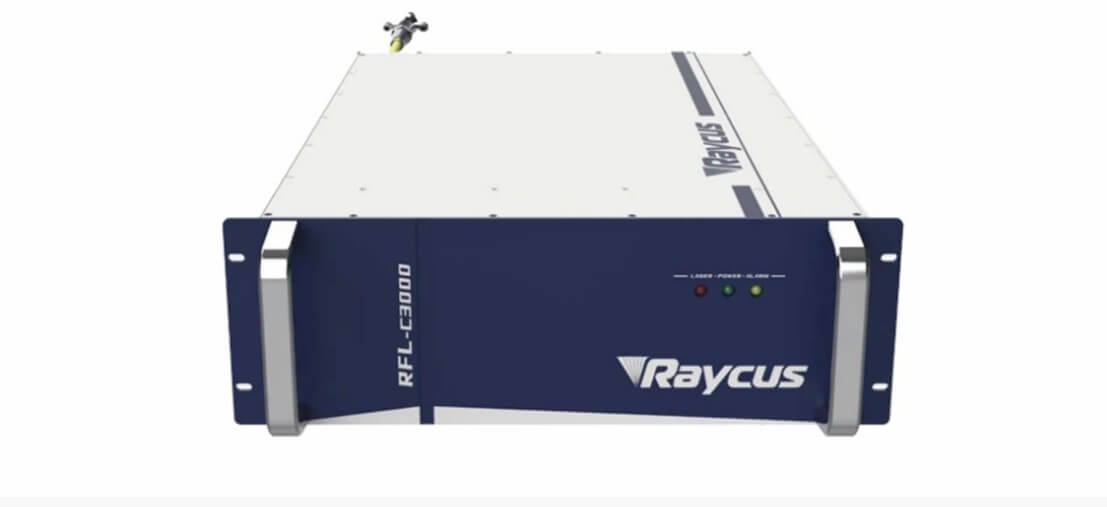

Лазерные источники Raycus

Чиллер QUANG

Заказать роботизированную систему RA15-12-J

Компания Ecosvar поставляет и внедряет роботизированные решения для лазерной сварки и резки под задачи конкретного производства. Мы поможем подобрать мощность лазера, комплектацию головки, оснастку, параметры подачи проволоки, систему охлаждения и вариант интеграции в существующий участок.

Чтобы получить расчёт стоимости RA15-12-J, отправьте параметры задачи: материал, толщину заготовки, тип соединения, требуемую производительность, габариты рабочей зоны и условия эксплуатации.
