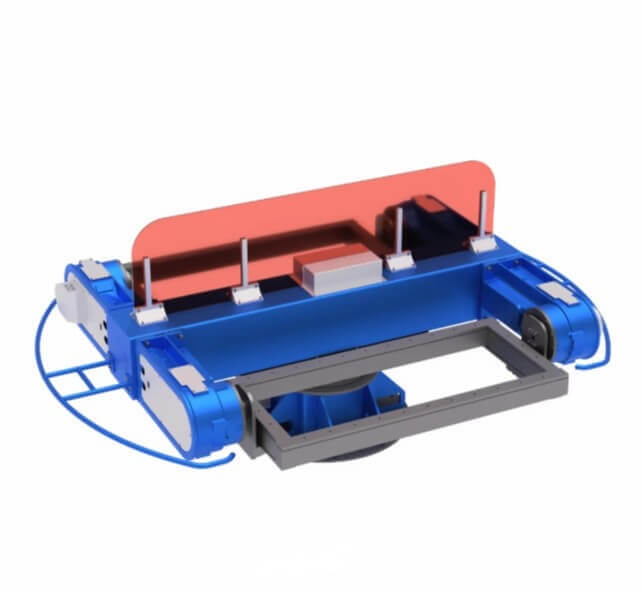

WB3SC — трёхосевой двухзонный позиционер с вертикальной осью поворота

WB3SC — серия трёхосевых позиционеров для роботизированной сварки крупногабаритных и пространственных изделий. Оборудование применяется в составе автоматизированных сварочных комплексов, где требуется сократить простои робота и организовать непрерывный цикл: сварка выполняется в одной зоне, а подготовка следующей детали — во второй.

Главная особенность WB3SC — центральная вертикальная ось поворота, которая разворачивает рабочие зоны на 180°. Пока робот сваривает изделие с одной стороны, оператор может безопасно установить новую заготовку или снять готовую деталь с другой стороны. После завершения сварки позиционер меняет зоны местами, и робот сразу начинает следующий цикл.

Такое решение особенно эффективно для серийного производства, где важны высокая загрузка оборудования, стабильное качество шва и минимальное время между операциями.

Назначение позиционеров WB3SC

Позиционеры WB3SC предназначены для фиксации, поворота и переворота изделий массой от 500 до 1500 кг. Они помогают сварочному роботу получать доступ к нужным сторонам детали без ручной переустановки и лишних остановок.

Оборудование используется для:

• роботизированной сварки крупногабаритных металлоконструкций;
• работы с рамами, корпусами, опорами, основаниями и сварными узлами;
• параллельной загрузки детали во время сварочного цикла;
• поворота рабочей зоны на 180° вокруг вертикальной оси;
• переворота заготовки на независимых осях бабок;
• повышения производительности сварочного участка;
• снижения времени простоя промышленного робота;
• обеспечения повторяемого положения детали в серийном производстве.

WB3SC подходит для предприятий машиностроения, металлообработки, производства спецтехники, сельхозоборудования, транспортных рам и других сварных конструкций.

Конструкция и особенности

Позиционер WB3SC построен по схеме с тремя управляемыми осями: одной вертикальной и двумя горизонтальными. Вертикальная ось отвечает за разворот всей установки между зонами сварки и загрузки. Две горизонтальные оси расположены в рабочих зонах и используются для ориентации закреплённых изделий.

Конструкция включает:

• центральное основание с вертикальной осью поворота;
• две рабочие зоны для сварки и подготовки изделия;
• независимые оси поворота бабок;
• приводные узлы с редукторами RV-типа;
• места для установки кондукторов, зажимов и специальной оснастки;
• жёсткую раму, рассчитанную на динамические нагрузки.

Каждая рабочая зона может поворачивать закреплённое изделие в диапазоне ±360°, а центральная ось меняет зоны в пределах ±180°. Это позволяет совмещать сварку и подготовку деталей, не прерывая работу комплекса.

Редукторы RV-типа обеспечивают плавное движение, точную остановку и стабильное удержание заготовки. Жёсткое основание снижает вибрации и помогает сохранять точность при многократных циклах поворота.

Преимущества WB3SC

• Две рабочие зоны. Одна зона используется для сварки, вторая — для загрузки или снятия изделия. Благодаря этому робот не простаивает, пока оператор готовит следующую деталь.
• Поворот вокруг вертикальной оси. Центральная вертикальная ось быстро меняет зоны местами. Время поворота на 180° составляет 4,5–5,0 секунд в зависимости от модели.
• Три оси управления. Сочетание вертикального разворота и двух горизонтальных осей бабок позволяет точно ориентировать заготовку и подводить нужный участок к сварочной горелке.
• Точная повторяемость. Повторяемость позиционирования составляет до ±0,02 мм, что важно для роботизированной сварки по заранее заданной программе.
• Работа с тяжёлыми изделиями. Модели серии рассчитаны на номинальную нагрузку 500, 1000 и 1500 кг. Это позволяет подобрать позиционер под массу детали, кондуктора и крепёжной оснастки.
• Рост производительности. За счёт параллельной загрузки и сварки сокращается холостой промежуток между циклами. Робот больше времени выполняет полезную работу, а производственный участок выпускает больше изделий за смену.

Где применяется WB3SC

Позиционеры WB3SC востребованы на участках, где требуется стабильная серийная сварка изделий средней и крупной массы.

Типовые задачи:

• сварка рамных и пространственных конструкций;
• изготовление корпусов, оснований, кронштейнов и опор;
• производство узлов спецтехники и сельскохозяйственных машин;
• роботизированная сварка металлоконструкций с несколькими зонами шва;
• выпуск деталей с повторяемой геометрией;
• автоматизация участков с высокой загрузкой сварочного робота;
• работа с изделиями, которые необходимо переворачивать в процессе сварки.

WB3SC особенно полезен там, где время ручной загрузки заметно влияет на общий такт производства.

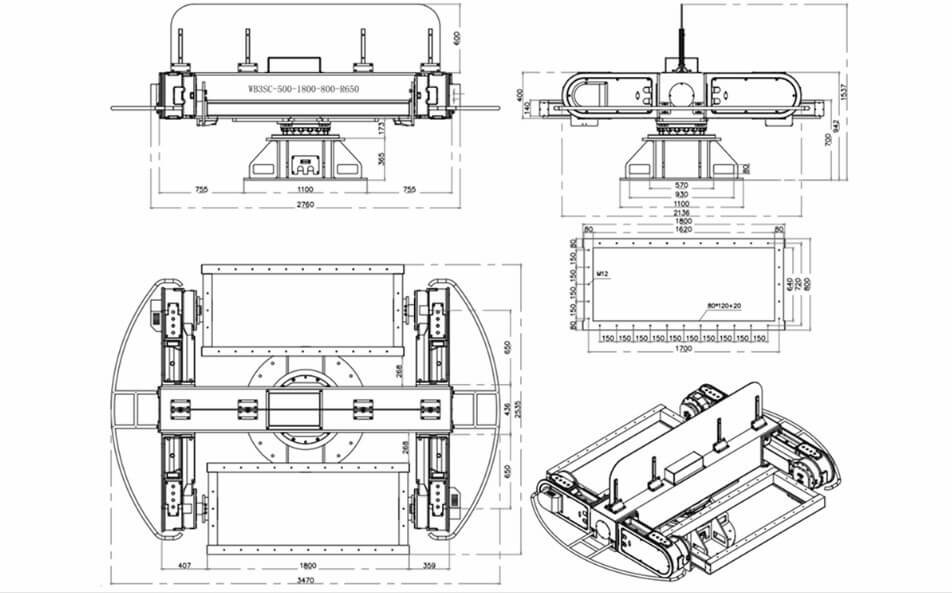

Технические характеристики WB3SC

Общие параметры

Ось поворота позиционера

Оси поворота бабок

Как выбрать модель WB3SC

При подборе позиционера нужно учитывать массу изделия вместе с кондуктором, габариты заготовки, положение центра тяжести, допустимое эксцентриситетное смещение и требуемый такт производства.

WB3SC-500 подойдёт для деталей массой до 500 кг. Это решение для серийной сварки рам, корпусов и узлов средней массы.

WB3SC-1000 выбирают для изделий до 1000 кг, когда требуется увеличенный запас по нагрузке и стабильная работа с более массивной оснасткой.

WB3SC5-1500 рассчитан на крупные заготовки до 1500 кг. Модель подходит для тяжёлых пространственных конструкций и производственных участков с высокой интенсивностью сварки.

Для точного подбора желательно предоставить чертёж или 3D-модель изделия, данные по массе детали, кондуктору, способу загрузки и требованиям к производительности.

Интеграция в роботизированный сварочный комплекс

WB3SC интегрируется в сварочную ячейку совместно с промышленным роботом, источником сварки, подающим механизмом, защитными ограждениями, датчиками безопасности и технологической оснасткой.

При проектировании комплекса учитываются:

• зона досягаемости робота;
• расположение сварочной и загрузочной зон;
• траектория перемещения горелки;
• размеры кондукторов и заготовок;
• безопасность оператора при загрузке;
• удобство обслуживания и переналадки.

Двухзонная схема с вертикальным разворотом позволяет эффективно использовать рабочее время робота и увеличить выпуск продукции без расширения производственной площади.

Заказать позиционер WB3SC

WB3SC — трёхосевой двухзонный позиционер с вертикальной осью поворота для роботизированной сварки изделий массой до 1500 кг. Он позволяет выполнять сварку и подготовку деталей параллельно, точно позиционирует заготовку и помогает сократить простои роботизированного комплекса.

Экосвар подберёт модель WB3SC под вашу задачу, рассчитает нагрузку с учётом оснастки и центра тяжести, а также поможет интегрировать позиционер в роботизированную сварочную ячейку.

Запросить расчёт WB3SC
