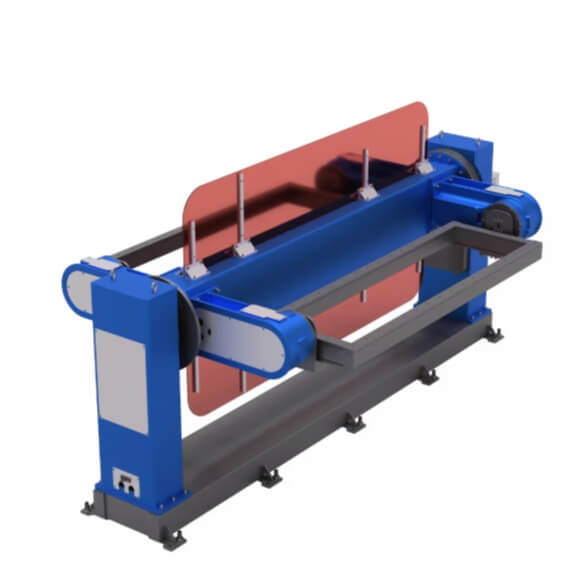

WB3CC — трёхосевой двухзонный позиционер для роботизированной сварки

WB3CC — серия трёхосевых промышленных позиционеров для роботизированных сварочных комплексов. Оборудование предназначено для сварки крупногабаритных, рамных и пространственных изделий массой до 1500 кг и позволяет организовать непрерывный производственный цикл.

Главная особенность WB3CC — две рабочие зоны. В одной зоне робот выполняет сварку, а во второй оператор в это же время снимает готовую деталь или устанавливает следующую заготовку. После завершения операции позиционер разворачивает зоны, и робот сразу переходит к сварке нового изделия. Такая схема снижает простои и повышает загрузку роботизированной ячейки.

Позиционеры WB3CC особенно эффективны на серийном производстве, где важны скорость цикла, повторяемость фиксации и стабильное качество сварных соединений.

Назначение позиционеров WB3CC

Серия WB3CC применяется в роботизированных комплексах, где требуется совмещать сварку и загрузку деталей без остановки основного процесса. Это решение подходит для предприятий, выпускающих металлоконструкции, рамы, корпусные элементы, узлы спецтехники, сельскохозяйственного оборудования и другие сварные изделия сложной формы.

Позиционер помогает решать следующие задачи:

• автоматизировать сварку крупногабаритных и пространственных деталей;
• выполнять загрузку и выгрузку заготовок параллельно со сваркой;
• сократить время простоя сварочного робота;
• обеспечить точное положение изделия перед запуском программы;
• переворачивать деталь для доступа к нужным зонам сварки;
• стабилизировать качество швов при повторяющихся циклах;
• повысить производительность роботизированной ячейки.

WB3CC подходит для участков, где ручная переустановка изделий занимает слишком много времени и снижает эффективность работы робота.

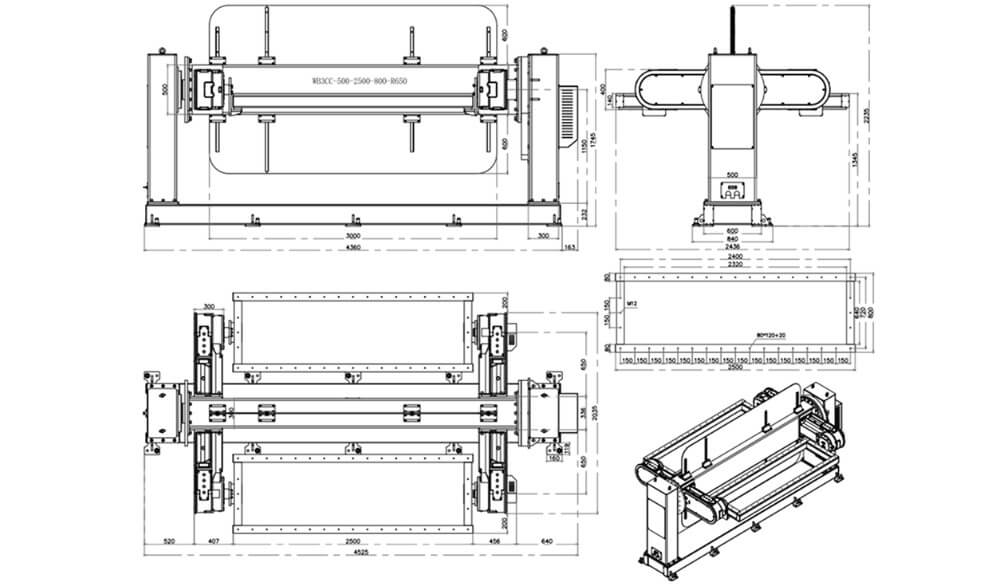

Конструкция и особенности WB3CC

Позиционер выполнен по трёхосевой схеме. Центральная горизонтальная ось разделяет установку на две стороны — зону сварки и зону загрузки. После завершения цикла центральный привод поворачивает конструкцию на 180°, меняя рабочие зоны местами. Дополнительно каждая сторона оснащена собственной осью поворота бабки. Это позволяет независимо ориентировать заготовку под нужным углом и выводить швы в удобное положение для сварочного робота.

Конструктивно WB3CC включает:

• центральную горизонтальную ось для смены рабочих зон;
• две поворотные оси бабок для ориентации изделий;
• жёсткую силовую раму;
• приводные узлы с редукторами RV-типа;
• рабочие места для установки оснастки и крепления заготовок.

Редукторы обеспечивают плавное движение, точную остановку и минимальный люфт. Жёсткая конструкция сохраняет устойчивость при перевороте заготовок и работе с динамическими нагрузками.

Преимущества WB3CC

• Две зоны для непрерывной работы. Пока робот сваривает изделие с одной стороны, оператор подготавливает следующую деталь с другой. Это сокращает потери времени между циклами и повышает фактическую производительность комплекса.
• Три управляемые оси. Центральная ось отвечает за смену зон, а две боковые оси — за поворот заготовок. Такая компоновка обеспечивает гибкое позиционирование и удобный доступ к швам.
• Быстрая смена рабочей стороны. Поворот центральной оси на 180° занимает 4,5 секунды, что позволяет быстро передать подготовленную заготовку в зону сварки.
• Точная повторяемость положения. Повторяемость позиционирования по центральной оси составляет ±0,04 мм, по осям бабок — ±0,02 мм. Это важно для серийной сварки, где робот должен каждый раз работать по одной и той же траектории.
• Работа с изделиями до 1500 кг. Линейка включает модели с нагрузкой 500, 1000 и 1500 кг, что позволяет подобрать позиционер под массу детали и технологической оснастки.
• Устойчивость при динамических нагрузках. Силовая рама и приводные узлы рассчитаны на многократные циклы поворота и переворота изделий. Это повышает надёжность оборудования при интенсивной эксплуатации.

Где применяется WB3CC

Трёхосевые двухзонные позиционеры используют на производствах, где требуется высокий темп сварки и быстрая смена заготовок.

Типовые области применения:

• роботизированная сварка рамных конструкций;
• изготовление пространственных металлоконструкций;
• производство корпусов, оснований, кронштейнов и опор;
• сварка узлов спецтехники и сельхозмашин;
• выпуск серийных деталей с повторяемой геометрией;
• автоматизация сварочных участков с высокой загрузкой;
• обработка изделий, требующих доступа с разных сторон.

Оборудование может использоваться в составе комплексной сварочной ячейки с промышленным роботом, сварочным источником, системой безопасности и индивидуальной оснасткой.

Технические характеристики WB3CC

Общие параметры

Ось поворота позиционера

Оси поворота бабок

Как выбрать модель WB3CC

При подборе позиционера важно учитывать массу заготовки вместе с оснасткой, габариты изделия, расположение центра тяжести и требуемую скорость производственного цикла.

WB3CC-500 — модель для изделий до 500 кг. Подходит для серийной сварки средних рам, корпусов и сварных узлов, где важна высокая скорость поворота бабок.

WB3CC-1000 — решение для заготовок до 1000 кг. Оптимально для более массивных конструкций и участков, где требуется баланс между грузоподъёмностью и динамикой.

WB3CC-1500 — позиционер для деталей до 1500 кг. Используется при сварке тяжёлых пространственных изделий, рам и металлоконструкций с повышенной нагрузкой на оснастку.

Для точного подбора рекомендуется предоставить чертёж или 3D-модель изделия, массу детали, данные по кондуктору, схему загрузки и требования к такту производства.

Интеграция в роботизированный комплекс

WB3CC проектируется для работы в составе роботизированной сварочной ячейки. При интеграции учитываются зона досягаемости робота, положение двух рабочих зон, способ загрузки заготовок, габариты оснастки, требования к безопасности и доступ оператора.

Двухзонная схема позволяет эффективнее использовать рабочее время робота: сварка не останавливается на период снятия и установки деталей. Это особенно важно для серийного производства, где каждая пауза влияет на выпуск продукции.

Заказать позиционер WB3CC

WB3CC — трёхосевой двухзонный позиционер для роботизированной сварки изделий массой до 1500 кг. Он объединяет сварочную и загрузочную зоны, обеспечивает точное позиционирование заготовок и помогает организовать непрерывный цикл работы роботизированного комплекса.

Экосвар подберёт модель WB3CC под вашу задачу, рассчитает нагрузку с учётом оснастки и центра тяжести, а также интегрирует позиционер в сварочную ячейку под требования производства.

Запросить расчёт WB3CC
