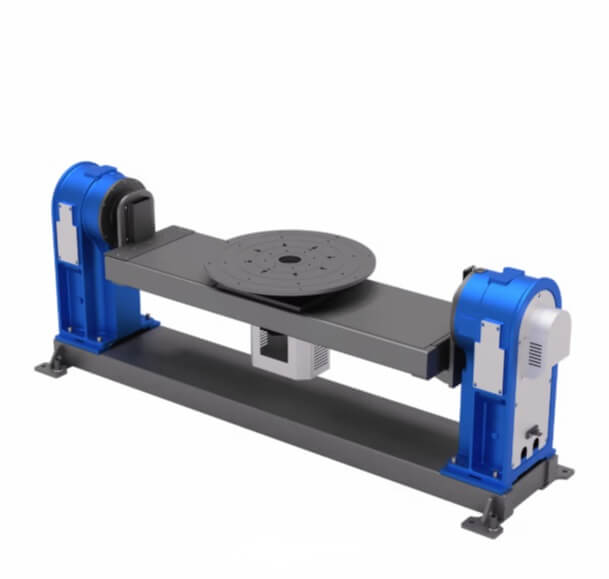

WB2U — двухосевые U-образные позиционеры для роботизированной сварки

WB2U — серия двухосевых промышленных позиционеров U-типа для роботизированных сварочных комплексов. Оборудование предназначено для фиксации, наклона, поворота и переворота заготовок массой от 250 до 2000 кг. Позиционеры применяются при сварке протяжённых, габаритных и пространственных изделий, где важно обеспечить стабильный доступ робота к швам с разных сторон.

В отличие от простых поворотных столов, позиционеры WB2U работают сразу по двум управляемым осям: выполняют наклон и поворот детали. Это позволяет разместить сварной шов в удобном положении, сократить количество ручных переустановок и повысить стабильность качества при серийной сварке.

Серия включает модели WB2UC-250, WB2UC-500, WB2U5-1000 и WB2U5-2000. Выбор конкретного исполнения зависит от массы заготовки, габаритов изделия, типа сварочной оснастки и требований к производительности роботизированного комплекса.

Назначение позиционеров WB2U

Позиционеры серии WB2U используются в автоматизированных и роботизированных сварочных ячейках, где необходимо точно менять положение крупной детали без участия оператора. Оборудование помогает роботу вести сварку по оптимальной траектории, сохраняя правильный угол горелки и стабильное расстояние до шва.

Основные задачи:

• роботизированная сварка длинномерных и крупногабаритных изделий;
• поворот и наклон заготовки в пределах одного цикла;
• фиксация детали в удобном положении для сварки;
• переворот изделия на 180° без снятия с оснастки;
• сварка рам, балок, корпусов, кронштейнов и металлоконструкций;
• работа с технологическими кондукторами и специальными приспособлениями;
• сокращение времени на переустановку и ручное перемещение деталей.

WB2U особенно эффективны при сварке изделий, которые имеют швы на нескольких сторонах или требуют доступа к разным плоскостям без остановки процесса.

Конструкция и особенности

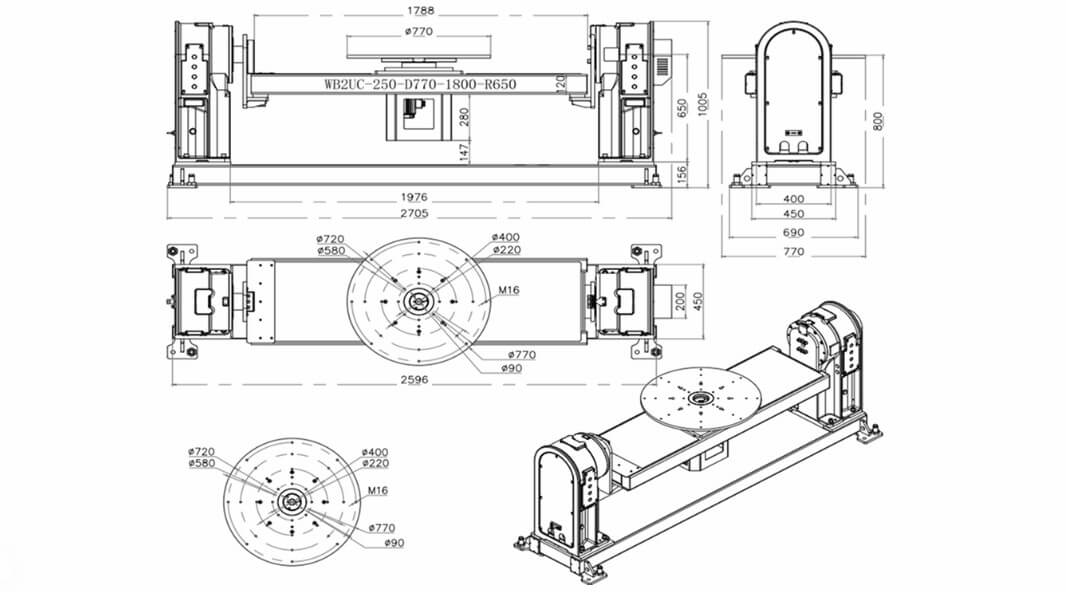

Позиционеры WB2U выполнены по U-образной схеме. Конструкция включает две жёсткие опорные стойки и рабочую раму, на которой размещается заготовка или сварочный кондуктор. Такая компоновка равномерно распределяет нагрузку между опорами и повышает устойчивость оборудования при работе с длинными и тяжёлыми изделиями.

Две приводные оси обеспечивают:

• наклон заготовки для вывода шва в удобное положение;
• поворот детали для доступа к разным сторонам изделия.

Приводы и редукторы рассчитаны на плавное движение, точную остановку и работу с динамическими нагрузками, возникающими при перевороте тяжёлых заготовок. Усиленные опорные узлы помогают снизить вибрации, люфт и деформации во время сварки.

Рабочая поверхность предусматривает установку технологической оснастки: сварочных кондукторов, зажимов, ложементов, рам и специальных крепёжных элементов. Это позволяет адаптировать позиционер под конкретное изделие и обеспечить повторяемую фиксацию каждой детали.

Преимущества WB2U

• Две управляемые оси. Наклон и поворот позволяют роботу получать доступ к разным зонам детали без ручной переустановки. Это особенно важно при сварке рамных и пространственных конструкций.
• U-образная жёсткая рама. Две опоры распределяют нагрузку равномерно, повышают устойчивость системы и уменьшают риск перекоса при работе с длинномерными заготовками.
• Быстрый переворот изделия. В зависимости от модели переворот на 180° занимает от 2,5 до 7,5 секунд по оси наклона. Это сокращает вспомогательное время и повышает производительность сварочной ячейки.
• Точная повторяемость. Повторяемость позиционирования до ±0,02–±0,04 мм помогает сохранять стабильное положение детали относительно траектории робота.
• Работа с тяжёлыми заготовками. Линейка WB2U закрывает диапазон нагрузок от 250 до 2000 кг, что позволяет подобрать позиционер как для средних сварных узлов, так и для крупных металлоконструкций.
• Установка сварочных кондукторов. Конструкция рассчитана на применение технологической оснастки, которая фиксирует заготовку в нужном положении и ускоряет загрузку деталей в серийном производстве.

Где применяются позиционеры WB2U

Двухосевые U-образные позиционеры применяются на предприятиях, где требуется автоматизировать сварку сложных и габаритных изделий.

Типовые области применения:

• производство металлоконструкций;
• сварка рам, балок, оснований и несущих элементов;
• изготовление корпусов и пространственных узлов;
• производство деталей спецтехники и сельхозмашин;
• сварка элементов промышленного оборудования;
• роботизированная сварка изделий с несколькими плоскостями шва;
• автоматизация участков серийной сварки.

Позиционер может использоваться как самостоятельный модуль или как часть роботизированного сварочного комплекса с промышленным роботом, источником сварки, системой безопасности и оснасткой.

Технические характеристики WB2U

Общие параметры

Ось наклона

Ось поворота

* Для моделей WB2U5-1000 и WB2U5-2000 параметры оси поворота рекомендуется дополнительно сверить по паспорту оборудования при подготовке коммерческого предложения.

Как выбрать модель WB2U

При подборе позиционера важно учитывать не только массу детали. На выбор влияет вес заготовки вместе с кондуктором, габариты изделия, положение центра тяжести и требуемая скорость переворота.

WB2UC-250 подходит для компактных сварных узлов и деталей массой до 250 кг. Это решение для быстрых циклов и производственных ячеек с ограниченным пространством.

WB2UC-500 выбирают для изделий до 500 кг, когда требуется высокая скорость наклона и точная повторяемость при серийной сварке.

WB2U5-1000 рассчитан на заготовки до 1000 кг и применяется для более массивных рам, корпусов и металлоконструкций.

WB2U5-2000 предназначен для тяжёлых и габаритных изделий массой до 2000 кг. Модель подходит для роботизированной сварки крупных узлов, где важны устойчивость, высокий крутящий момент и надёжная фиксация*

Для точного подбора желательно предоставить чертёж или 3D-модель изделия, массу заготовки, данные по оснастке и требования к сварочному процессу.

Интеграция в роботизированный комплекс

WB2U может работать совместно с промышленным сварочным роботом, источником питания, системой подачи проволоки, защитными ограждениями и датчиками безопасности. При проектировании ячейки учитываются зона досягаемости робота, положение осей позиционера, траектории сварки, способ загрузки детали и удобство обслуживания.

Синхронная работа робота и позиционера позволяет выполнять сварку сложных швов без лишних остановок. Заготовка перемещается в нужное положение, а робот выполняет сварку по стабильной программе.

Заказать позиционер WB2U

WB2U — серия двухосевых U-образных позиционеров для роботизированной сварки изделий массой от 250 до 2000 кг. Оборудование обеспечивает точный наклон, поворот и переворот заготовки, помогает повысить качество шва и сократить время производственного цикла.

Экосвар подберёт модель WB2U под вашу задачу, рассчитает нагрузку с учётом оснастки и центра тяжести, а также интегрирует позиционер в роботизированный сварочный комплекс под требования производства.*
