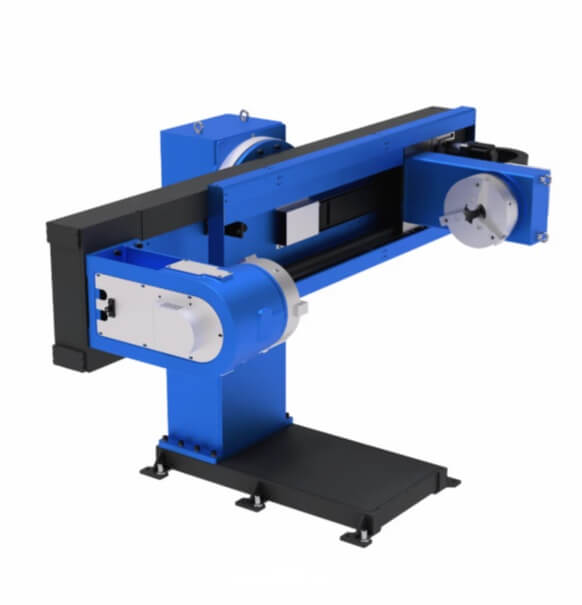

WB2CH — двухосевой позиционер для длинномерных и рамных изделий

WB2CH — серия промышленных позиционеров С-образного типа для роботизированной сварки, сборки и обработки крупногабаритных заготовок. Оборудование рассчитано на работу с рамными, осевыми и пространственными конструкциями, у которых меняется длина, форма или схема крепления.

Ключевая особенность WB2CH — регулируемое расстояние между бабками. Благодаря этому один позиционер можно использовать для разных типоразмеров изделий без полной перенастройки сварочной ячейки. Это особенно удобно для предприятий, где в производстве есть несколько серий рам, балок, осей, оснований или других длинных сварных деталей.

Позиционер работает по двум управляемым осям: выполняет наклон и поворот заготовки. Такая схема помогает сварочному роботу получить доступ к нужной зоне изделия, вывести шов в удобное положение и выполнить операцию без ручного переворота детали.

В линейку входят модели WB2CH-500, WB2CH-1000 и WB2CH9-2000 с номинальной нагрузкой от 500 до 2000 кг.

Для чего используется WB2CH

Позиционеры WB2CH применяются в составе роботизированных сварочных комплексов, где требуется надёжно закрепить длинномерную заготовку и точно менять её положение во время работы робота.

Оборудование решает несколько задач:

• удерживает изделие между опорами в стабильном положении;
• поворачивает заготовку вокруг оси крепления;
• выполняет наклон и переворот детали на заданный угол;
• открывает доступ к нижним, боковым и внутренним швам;
• сокращает количество ручных операций;
• уменьшает время переналадки между изделиями разной длины;
• повышает повторяемость сварочного процесса;
• помогает использовать одну роботизированную ячейку для разных деталей.

WB2CH подходит для производства рам, оснований, осевых узлов, балок, элементов спецтехники, сельскохозяйственного оборудования, транспортных конструкций и других сварных изделий, где важна точная ориентация заготовки.

Конструкция и особенности серии

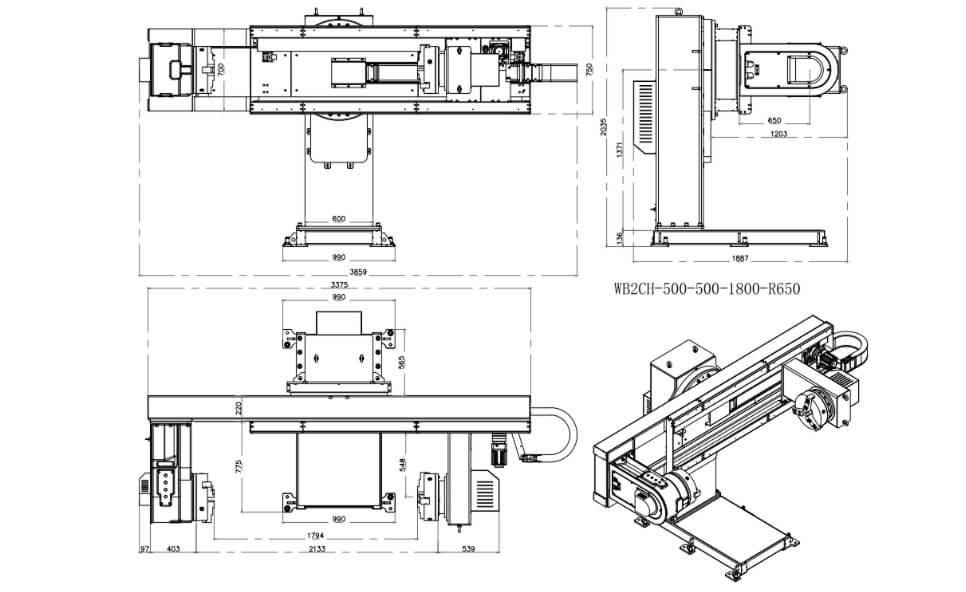

Позиционер WB2CH выполнен по С-образной компоновке. Такая конструкция обеспечивает свободный подход сварочной горелки к детали и позволяет работать с изделиями сложной формы. Заготовка фиксируется между бабками, расстояние между которыми можно изменять под конкретную длину изделия.

Две приводные оси позволяют управлять положением детали в пространстве:

• ось наклона используется для переворота и изменения угла заготовки;
• ось вращения обеспечивает поворот изделия для доступа к разным сторонам.

Приводные механизмы построены на редукторах RV-типа. Они обеспечивают плавное перемещение, точную остановку и устойчивое удержание заготовки в заданном положении. Жёсткая несущая конструкция рассчитана на значительные нагрузки, возникающие при сварке, повороте и перевороте массивных деталей.

Диапазон движения по осям составляет ±360°, что позволяет выполнять операции с разных сторон заготовки без снятия изделия с оснастки.

Преимущества позиционеров WB2CH

• Настройка под разные длины изделий. Регулируемое межцентровое расстояние позволяет быстро адаптировать оборудование под новые заготовки. Это снижает простои и делает сварочный участок более универсальным.
• Две оси для точной ориентации детали. Поворот и наклон помогают расположить шов так, чтобы робот работал по удобной траектории. Это важно при сварке рам, осевых деталей и пространственных металлоконструкций.
• Доступ к сложным зонам сварки. С-образная форма освобождает рабочую зону и упрощает подвод горелки к внутренним, нижним и боковым соединениям.
• Стабильная фиксация тяжёлых заготовок. Модели серии рассчитаны на нагрузку до 2000 кг. Позиционер удерживает деталь вместе с оснасткой и сохраняет положение при многократных циклах поворота.
• Минимизация люфта. RV-редукторы обеспечивают плавность хода и точность позиционирования. Это помогает поддерживать качество шва при серийной сварке.
• Повышение производительности. Робот получает доступ к нескольким сторонам изделия без участия оператора. За счёт этого сокращается время цикла и уменьшается зависимость результата от ручных операций.

Области применения WB2CH

Позиционеры серии WB2CH востребованы на производствах, где нужно сваривать или собирать длинные изделия с различными габаритами.

Типовые направления применения:

• роботизированная сварка рамных конструкций;
• изготовление осевых и балочных элементов;
• производство оснований и несущих узлов;
• сварка деталей спецтехники и сельхозмашин;
• обработка транспортных рам и продольных конструкций;
• сборка крупногабаритных металлических изделий;
• сварка деталей с нижними и внутренними швами;
• выпуск продукции нескольких типоразмеров на одной линии.

Технические характеристики WB2CH

Общие параметры

Ось наклона

Ось вращения

Как подобрать подходящую модель

При выборе WB2CH учитывают массу заготовки, вес кондуктора, длину изделия, центр тяжести и допустимое смещение относительно оси вращения.

WB2CH-500 — решение для рамных и осевых деталей массой до 500 кг. Подходит для средних изделий и компактных сварочных участков.

WB2CH-1000 — модель для более тяжёлых заготовок до 1000 кг. Используется, когда требуется запас по нагрузке и стабильная работа с габаритной оснасткой.

WB2CH9-2000 — позиционер для крупногабаритных изделий до 2000 кг. Подходит для тяжёлых рам, длинных сварных узлов и конструкций с повышенными требованиями к жёсткости фиксации.

Для точного подбора рекомендуется предоставить чертёж, 3D-модель или описание детали, а также данные по оснастке и требуемым операциям.

Интеграция в роботизированную сварочную ячейку

WB2CH может работать вместе со сварочным роботом, источником питания, подающим механизмом, кондукторами, защитными ограждениями и системой безопасности. При проектировании комплекса учитываются рабочий радиус робота, положение осей позиционера, траектория горелки, способ загрузки и удобство переналадки.

Использование позиционера с регулируемым расстоянием между бабками помогает расширить возможности одной роботизированной ячейки и снизить затраты на отдельную оснастку под каждый тип изделия.

Заказать позиционер WB2CH

WB2CH — практичное решение для роботизированной сварки длинномерных, рамных и осевых конструкций массой до 2000 кг. Позиционер обеспечивает точное удержание, наклон и поворот заготовки, а регулировка между бабками позволяет работать с изделиями разной длины.

Экосвар подберёт модель WB2CH под вашу производственную задачу, рассчитает нагрузку с учётом оснастки и поможет интегрировать оборудование в роботизированный сварочный комплекс.

Запросить расчёт WB2СН
