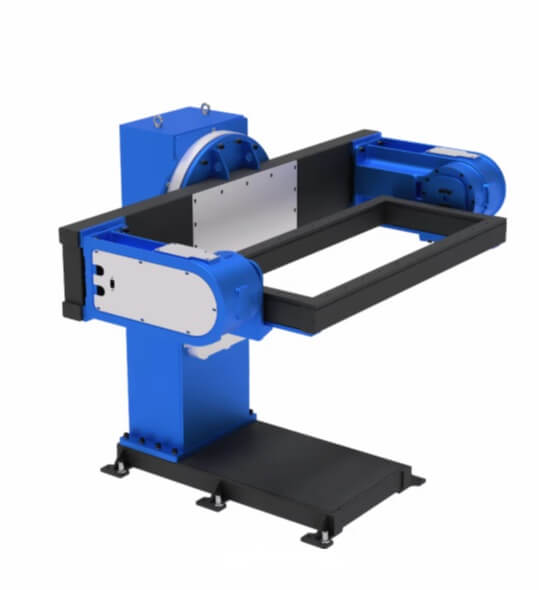

WB2C — двухосевые С-образные позиционеры для роботизированной сварки рамных конструкций

WB2C — серия двухосевых промышленных позиционеров С-типа для роботизированной сварки крупногабаритных рам, корпусных деталей и пространственных металлоконструкций. Оборудование применяется в составе сварочных роботизированных комплексов и обеспечивает точный наклон, поворот и переворот изделия без ручной переустановки.

Главное отличие серии WB2C — С-образная несущая конструкция, которая оставляет больше свободного пространства вокруг заготовки. Благодаря этому сварочный робот получает удобный доступ к внутренним, боковым и нижним участкам изделия. Такое исполнение особенно полезно при работе с рамами, основаниями, сварными узлами сложной формы и деталями, где швы расположены в нескольких плоскостях.

Линейка включает модели WB2C-500, WB2C-1000 и WB2C9-2000 с номинальной нагрузкой от 500 до 2000 кг. Это позволяет подобрать позиционер под массу детали, габариты оснастки, центр тяжести и требования к производительности участка.

Назначение позиционеров WB2C

Позиционеры WB2C используются там, где при сварке необходимо не просто повернуть деталь, а обеспечить свободный доступ к сложным зонам изделия. Оборудование помогает роботу выполнять сварку по стабильной траектории, удерживать правильный угол горелки и сокращать время вспомогательных операций.

Основные задачи:

• роботизированная сварка рамных и пространственных конструкций;
• фиксация заготовки в заданном положении;
• наклон и поворот изделия в процессе сварочного цикла;
• доступ к внутренним, нижним и боковым швам;
• переворот детали на 180° без снятия с оснастки;
• снижение ручного труда при работе с крупными изделиями;
• повышение повторяемости при серийной сварке;
• интеграция с промышленными роботами, сварочными источниками и кондукторами.

WB2C подходит для предприятий, где изготавливаются металлоконструкции, основания оборудования, элементы спецтехники, сельскохозяйственных машин, транспортных рам, корпусные узлы и другие сварные изделия сложной геометрии.

Конструкция и особенности WB2C

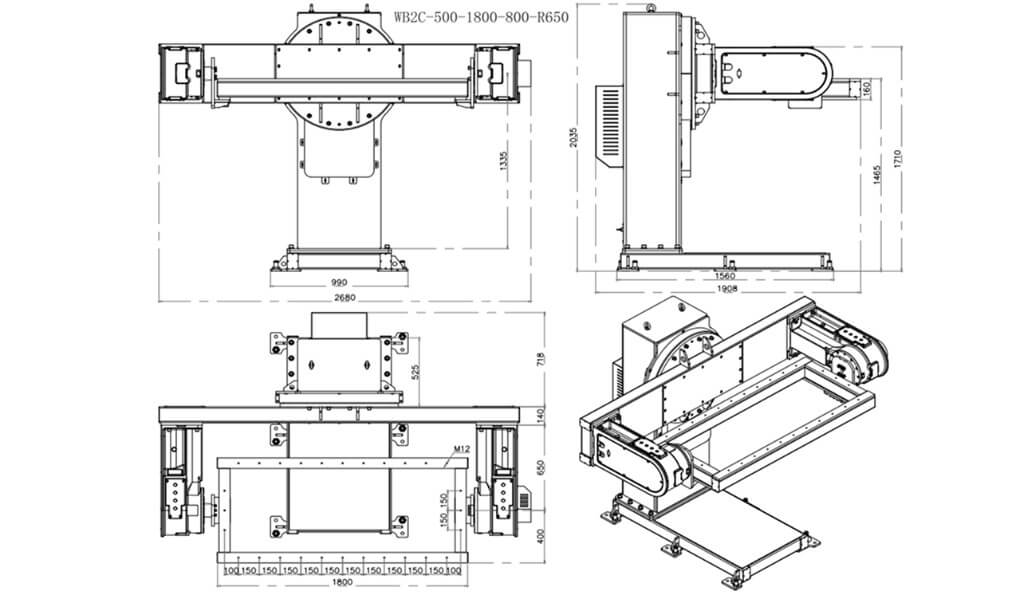

Позиционер выполнен по С-образной схеме и оснащён двумя управляемыми осями: осью наклона и осью вращения. Такая кинематика позволяет менять пространственное положение заготовки и выводить нужный шов в удобную для робота зону.

Несущая рама используется как рабочая платформа для установки сварочной оснастки, кондукторов, ложементов, зажимов или прямой фиксации изделия. С-образная форма конструкции облегчает доступ к детали и уменьшает ограничения для перемещения сварочной горелки.

Обе оси приводятся через редукторы RV-типа. Они обеспечивают плавность хода, точную остановку и стабильное удержание положения. Жёсткая стальная конструкция рассчитана на значительные динамические нагрузки, возникающие при наклоне, вращении и перевороте крупногабаритных изделий.

Диапазон движения по обеим осям составляет ±360°, что даёт возможность гибко ориентировать деталь и выполнять сварку с разных сторон без дополнительных переустановок.

Преимущества С-образных позиционеров WB2C

• Доступ к труднодоступным швам. С-образная компоновка открывает пространство вокруг заготовки. Роботу проще подойти к внутренним углам, нижним соединениям и участкам, которые сложно обработать на обычном поворотном столе.
• Две управляемые оси. Позиционер выполняет наклон и поворот детали, что позволяет обрабатывать изделие в нескольких плоскостях и поддерживать оптимальное положение шва в процессе сварки.
• Работа с изделиями до 2000 кг. Серия WB2C рассчитана на заготовки массой 500, 1000 и 2000 кг. Это удобно для подбора оборудования под конкретные рамные конструкции и сварочные приспособления.
• Высокая жёсткость конструкции. Литая стальная рама и усиленные узлы выдерживают инерционные нагрузки при перевороте изделия. Это важно для сохранения точности и устойчивости при работе с массивными деталями.
• Повторяемость позиционирования. Точность повторного позиционирования до ±0,02–±0,04 мм помогает поддерживать стабильное положение детали относительно программы робота, что особенно важно при серийной сварке.
• Синхронная работа с роботом. Позиционер может работать в составе единой роботизированной ячейки. Согласованное движение осей и промышленного робота повышает качество сварки и снижает количество остановок в цикле.

Области применения

WB2C применяют на производственных участках, где требуется автоматизировать сварку изделий сложной формы и обеспечить доступ к нескольким сторонам заготовки.

Типовые направления:

• сварка рам, оснований и несущих металлоконструкций;
• изготовление корпусных деталей и пространственных узлов;
• производство элементов спецтехники и сельхозоборудования;
• сварка кронштейнов, опор, балок и монтажных рам;
• роботизированная сварка изделий с внутренними полостями;
• обработка деталей, где требуется переворот без снятия с кондуктора;
• серийное производство сварных узлов с повторяемой геометрией.

Технические характеристики WB2C

Общие параметры

Ось наклона

Ось вращения

Часть параметров зависит от комплектации и оснастки. При подборе позиционера рекомендуется сверять характеристики по паспорту конкретной модели.

Как выбрать модель WB2C

При выборе позиционера нужно учитывать не только массу изделия, но и вес сварочного кондуктора, габариты детали, расположение центра тяжести и требуемые положения во время сварки.

WB2C-500 подходит для рамных и корпусных деталей массой до 500 кг. Модель рациональна для компактных роботизированных ячеек и серийных изделий средней массы.

WB2C-1000 выбирают для заготовок до 1000 кг, когда требуется высокий крутящий момент и стабильная работа с более габаритной оснасткой.

WB2C9-2000 рассчитан на изделия до 2000 кг. Это решение для крупных рам, пространственных металлоконструкций и тяжёлых сварных узлов, где важны жёсткость, устойчивость и точное позиционирование.

Для корректного подбора желательно предоставить чертёж или 3D-модель детали, массу заготовки, схему крепления, данные по кондуктору и требования к сварочному процессу.

Интеграция в роботизированный сварочный комплекс

WB2C может использоваться вместе с промышленным сварочным роботом, источником сварки, системой подачи проволоки, защитными ограждениями, датчиками безопасности и технологической оснасткой. При проектировании ячейки учитываются зона досягаемости робота, траектории сварки, положение осей позиционера, способ загрузки изделия и доступ для обслуживания.

Правильно подобранный С-образный позиционер помогает сократить количество ручных операций, повысить стабильность сварки и увеличить производительность участка.

Заказать позиционер WB2C

WB2C — серия С-образных двухосевых позиционеров для роботизированной сварки рамных и пространственных конструкций массой до 2000 кг. Оборудование обеспечивает наклон, поворот, точную фиксацию и удобный доступ к сложным зонам сварки.

Экосвар подберёт модель WB2C под вашу задачу, рассчитает нагрузку с учётом оснастки и центра тяжести, а также интегрирует позиционер в роботизированный сварочный комплекс под требования производства.
