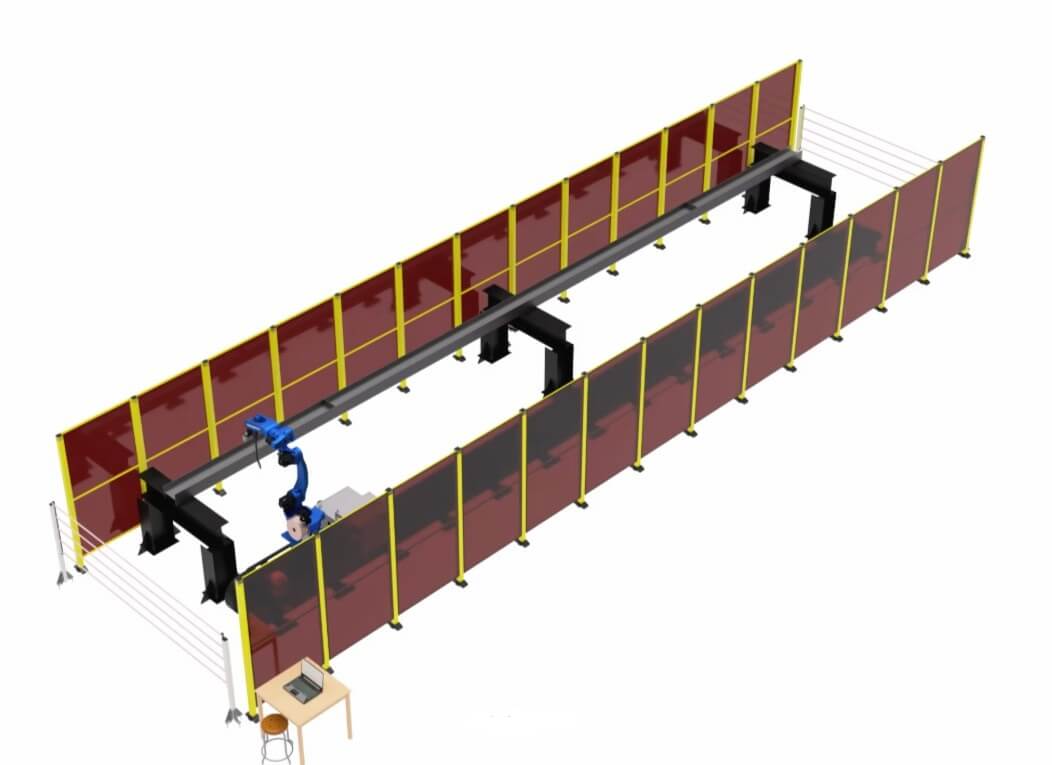

Роботизированный комплекс для сварки двутавровых балок

Роботизированный комплекс для сварки двутавровых балок — это автоматизированная сварочная ячейка для изготовления несущих металлоконструкций, строительных балок, рамных элементов, ферм, колонн и других изделий с длинными сварными соединениями. Оборудование входит в группу «Роботизированные сварочные комплексы» и предназначено для предприятий, которым важно увеличить выпуск продукции, стабилизировать качество сварки и сократить долю ручных операций.

Комплекс может быть реализован на базе:

• промышленного робота RH21-06-W,
• сварочного источника DS500-P,
• линейной оси,
• интеллектуального программного решения FreeRobot.

Система работает с цифровой 3D-моделью изделия: оператор загружает файл, отмечает или подтверждает сварные швы, задает технологические параметры, после чего траектории движения формируются автоматически. Такой формат особенно удобен для производств, где выпускаются балки разных типоразмеров. Переналадка занимает меньше времени, а роботизированная сварка выполняется без длительного ручного программирования каждой точки.

Для чего предназначен комплекс

Оборудование используется для автоматизации дуговой сварки двутавровых балок и крупногабаритных металлоизделий с протяженными прямыми или повторяющимися швами. Комплекс помогает получить ровный провар, одинаковую геометрию соединения и стабильный результат при серийной или проектной работе.

Роботизированная система подходит для сварки:

Комплекс эффективен как при выпуске стандартных изделий партиями, так и при производстве металлоконструкций под индивидуальные проекты.

Комплектация роботизированной системы

Базовый состав подбирается с учетом длины балок, массы изделий, требований к швам и организации производственного участка. В типовую конфигурацию входят робот, сварочное оборудование, линейная ось, система программирования, средства обслуживания горелки и элементы безопасности.

Промышленный робот RH21-06-W

Робот RH21-06-W перемещает сварочную горелку по рассчитанному маршруту и выполняет швы в автоматическом режиме. Он сохраняет заданную скорость движения, положение инструмента и рабочий угол относительно соединения. Это позволяет получать равномерный шов на длинных участках балки и снижает влияние человеческого фактора.

Сварочный источник DS500-P

Источник DS500-P обеспечивает стабильное горение дуги и поддерживает необходимые сварочные режимы. Настройки выбираются с учетом толщины стенки и полок балки, типа соединения, количества проходов, требуемой глубины провара и материала заготовки.

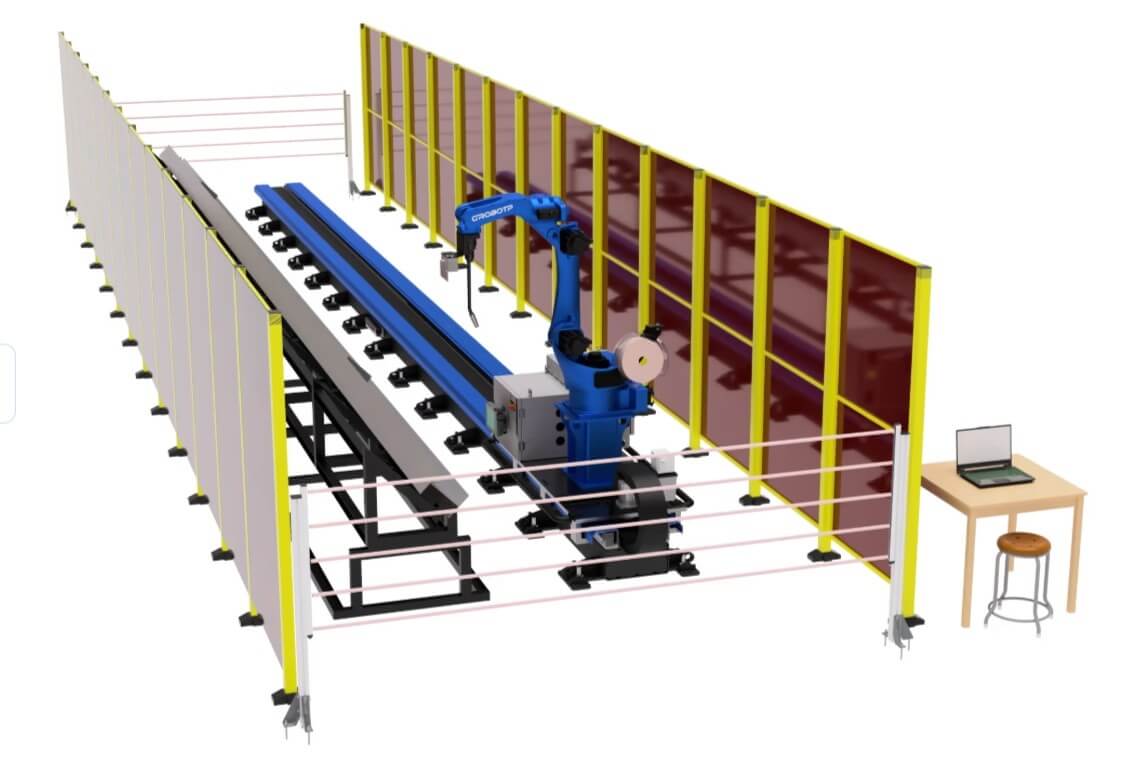

Линейная ось от 6 до 12 метров

Линейная ось увеличивает рабочий диапазон робота и позволяет перемещать его вдоль балки. Длина направляющей подбирается под максимальные габариты изделий и может составлять 6, 9 или 12 метров. Благодаря этому комплекс способен обрабатывать длинномерные конструкции без постоянной перестановки заготовки.

Система FreeRobot

FreeRobot используется для подготовки сварочных заданий по 3D-модели. Оператору не требуется вручную обучать робота по каждой точке: программа помогает сопоставить цифровую модель с реальным положением детали, выбрать швы, назначить режимы и построить траекторию сварки.

Станция очистки горелки SC220ASE

Станция SC220ASE предназначена для регулярной очистки сопла и обслуживания сварочной горелки. Это помогает поддерживать стабильность дуги, снижает риск налипания брызг и уменьшает вероятность дефектов при длительной автоматической сварке.

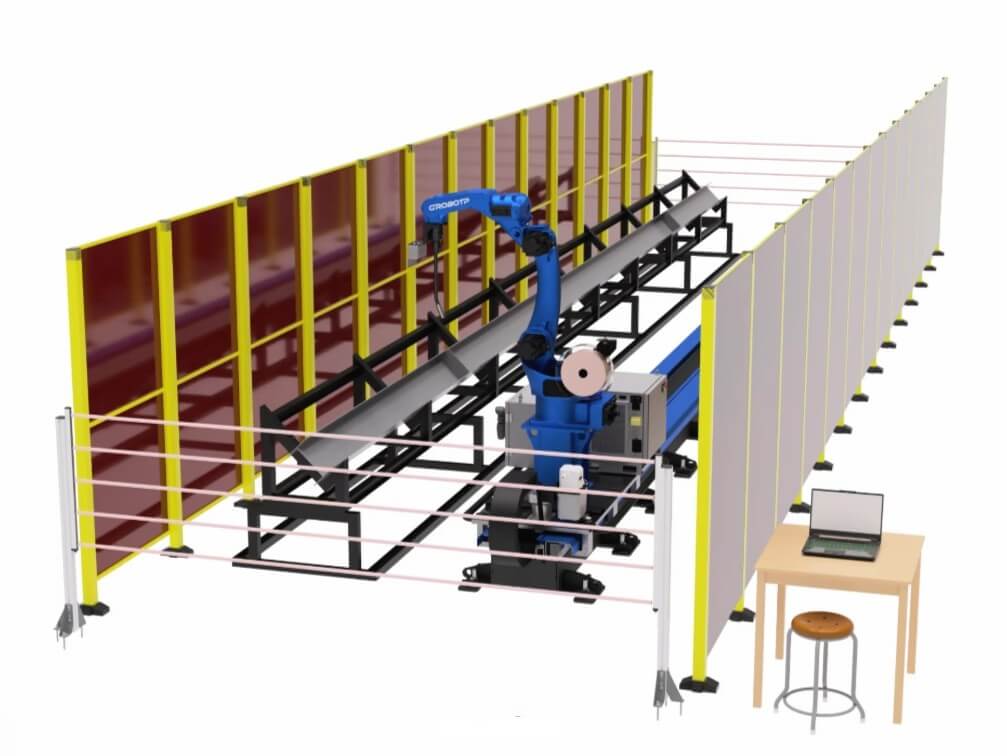

Оснастка и система безопасности

Для установки балки применяются стапели, упоры, прижимы и другие элементы фиксации. Оснастка удерживает заготовку в нужном положении и не должна мешать перемещению горелки. Рабочая зона дополнительно оснащается защитными ограждениями, блокировками, аварийными кнопками и другими средствами безопасности.

Принцип работы комплекса

Работа комплекса строится на использовании 3D-модели и автоматизированном расчете сварочных траекторий. Это ускоряет запуск новой детали и упрощает переход между изделиями разной длины, высоты и конфигурации.

Подготовка рабочей поверхности

Перед началом работы выполняется привязка стола, стапеля или другой рабочей базы к координатам робота. Такая настройка позволяет системе точно определить, где находится зона сварки относительно робота и линейной оси.

Размещение и фиксация балки

Двутавровая балка устанавливается на рабочую поверхность и закрепляется с помощью оснастки. Прижимы и опорные элементы размещаются так, чтобы обеспечить надежную фиксацию и при этом не ограничивать доступ горелки к сварным соединениям.

Загрузка цифровой модели

В программное обеспечение FreeRobot загружается 3D-модель детали, например в формате STEP. Затем оператор задает плоскость расположения изделия и указывает базовые ориентиры, необходимые для сопоставления модели с реальной заготовкой.

Калибровка детали

Система уточняет фактическое положение балки на рабочем месте. За счет калибровки робот понимает, где находятся сварные соединения в реальном пространстве, и может корректно выстроить движение горелки.

Назначение швов

Сварные участки можно выбрать двумя способами. В автоматическом режиме система определяет доступные соединения на основании 3D-модели. Если задача нестандартная, оператор может отметить нужные швы вручную.

Для каждого выбранного участка задаются технологические параметры:

• сварочный режим;
• включение колебаний горелки;
• количество проходов;
• слежение за дугой;
• порядок выполнения швов;
• файл с заранее настроенными параметрами.

Запуск автоматической сварки

После проверки данных робот сканирует изделие, при необходимости корректирует траекторию и начинает сварку. Линейная ось перемещает робота вдоль балки, поэтому длинные швы выполняются последовательно и без ручного ведения горелки. Оператор контролирует процесс визуально и следит за корректной работой оборудования.

Повторный цикл

Когда сварка завершена, готовое изделие снимается, а на его место устанавливается следующая балка. Если заготовка имеет тот же типоразмер, программу можно запустить повторно без полной перенастройки. Это сокращает подготовительное время и ускоряет серийный выпуск.

Преимущества роботизированной сварки двутавровых балок

Меньше времени на подготовку

Благодаря FreeRobot оператор работает с 3D-моделью, а не прописывает каждую точку движения вручную. Это ускоряет создание программы и делает комплекс удобным для производства балок разных размеров.

Ровные длинные швы

Робот стабильно удерживает скорость, угол наклона горелки и заданные сварочные параметры. В результате шов сохраняет одинаковую форму и качество по всей длине соединения.

Точное позиционирование

Калибровка рабочей поверхности, определение положения балки и сканирование помогают учесть реальные отклонения установки. Это повышает точность движения горелки и снижает риск смещения траектории.

Быстрая смена изделий

При наличии 3D-модели комплекс можно перенастроить под другую длину балки, высоту профиля, толщину металла или расположение швов. Это важно для заводов металлоконструкций, где заказы часто отличаются по параметрам.

Работа с длинномерными конструкциями

Линейная ось расширяет зону обработки и позволяет сваривать балки длиной до 6, 9 или 12 метров в зависимости от выбранной конфигурации. Робот перемещается вдоль изделия, а заготовка остается зафиксированной на стапеле.

Снижение нагрузки на персонал

Оператор выполняет установку детали, выбор программы и контроль процесса. Основная сварочная операция проходит автоматически, что уменьшает зависимость производства от ручного труда и квалификации отдельных сварщиков.

Сокращение дефектов

Автоматическое ведение горелки, стабильные режимы и корректировка траектории помогают снизить вероятность непроваров, пропусков, неравномерного валика и других дефектов. Это уменьшает объем исправлений и последующей доработки.

Рост производительности

Комплекс способен поддерживать одинаковый темп работы в течение смены. Автоматизация длинных швов и быстрый повтор цикла позволяют увеличить количество готовых балок и сократить сроки выполнения заказов.

Когда стоит внедрить комплекс

Роботизированный комплекс для сварки двутавровых балок целесообразен для предприятий, где регулярно выполняется сварка длинномерных металлоконструкций. Наибольший эффект достигается при повторяющихся операциях, больших объемах производства и повышенных требованиях к стабильности швов. Оборудование стоит рассмотреть, если необходимо:

• ускорить сварку двутавровых балок;
• автоматизировать производство строительных металлоконструкций;
• уменьшить время переналадки между заказами;
• снизить зависимость от ручной сварки;
• обеспечить повторяемое качество соединений;
• сократить количество исправлений;
• организовать работу в несколько смен;
• обрабатывать балки длиной 6, 9 или 12 метров;
• повысить предсказуемость производственного цикла.

Для каких предприятий подходит оборудование

Комплекс востребован на заводах металлоконструкций, в цехах строительных компаний, на производственных участках по изготовлению рам, ферм, колонн, ригелей, опор и других несущих элементов. Он подходит для промышленного, гражданского, складского, инфраструктурного и коммерческого строительства.

Решение особенно полезно там, где требуется совмещать производительность и гибкость: выпускать как однотипные балки крупными партиями, так и изделия под разные проекты без длительной перенастройки оборудования.

Настройка комплекса под производство заказчика

Конфигурация роботизированной ячейки разрабатывается под конкретные задачи предприятия. Перед подбором оборудования анализируются чертежи, 3D-модели, размеры изделий, толщина металла, типы соединений, длина швов, требования к провару и планируемая загрузка участка. При проектировании учитываются:

По результатам анализа подбираются робот, сварочный источник, линейная ось, оснастка, режимы сварки и состав программного обеспечения.

Возможности FreeRobot при сварке балок

Интеллектуальная система FreeRobot упрощает работу с роботизированной сваркой и ускоряет запуск новых изделий. Вместо классического обучения робота по точкам используется цифровая модель, на основании которой система формирует сварочные траектории.

Преимущества FreeRobot для производства двутавровых балок:

• подготовка задания по 3D-модели;
• автоматическое определение доступных соединений;
• ручной выбор швов для нестандартных изделий;
• настройка колебаний горелки;
• поддержка многопроходной сварки;
• возможность слежения за дугой;
• быстрое повторение программы;
• удобство при частой смене типоразмеров.

Такой подход делает комплекс эффективным не только для серийного изготовления балок, но и для производств с переменной проектной номенклатурой.

Заказать роботизированный комплекс для сварки двутавровых балок

Компания ЭКОСВАР проектирует и внедряет роботизированные сварочные комплексы для производства двутавровых балок и металлоконструкций. Мы подбираем состав оборудования, разрабатываем компоновку рабочей зоны, настраиваем сварочные режимы, интегрируем FreeRobot, выполняем монтаж, пусконаладку и обучение персонала.

Для подготовки предложения отправьте чертежи, 3D-модели или описание ваших изделий. Специалисты оценят размеры балок, типы швов, требования к качеству и производительности, после чего предложат конфигурацию комплекса под ключ.
