Роботизированный комплекс для сварки дверных петель

Роботизированный комплекс для сварки дверных петель — это автоматизированное решение для предприятий, которые серийно выпускают металлические двери, ворота, калитки, коробки, рамы и другие изделия с приварными петлями. Комплекс переводит операцию сварки в программируемый режим, где точность установки, параметры шва и последовательность действий контролируются оборудованием.

Вместо ручного выполнения однотипных коротких швов оператор устанавливает изделие в оснастку, фиксирует петлю и запускает цикл. Дальше сварочный робот выполняет операцию по заранее заданной программе. Такой подход помогает ускорить производство, уменьшить количество ошибок и получить одинаковое качество соединений на всей партии.

Комплекс входит в категорию «Роботизированные сварочные комплексы» и может применяться как на производстве стандартных дверных блоков, так и при изготовлении воротных конструкций, технических люков и промышленных створок.

Назначение оборудования

Оборудование предназначено для автоматической приварки петель к металлическим основаниям. Его используют там, где важны точная геометрия дверного узла, прочное соединение и стабильный темп выпуска. Комплекс подходит для сварки петель на следующих изделиях:

Решение особенно эффективно при повторяющихся операциях, когда петли устанавливаются по одной схеме, а требования к точности сохраняются для каждой детали.

Конфигурация комплекса

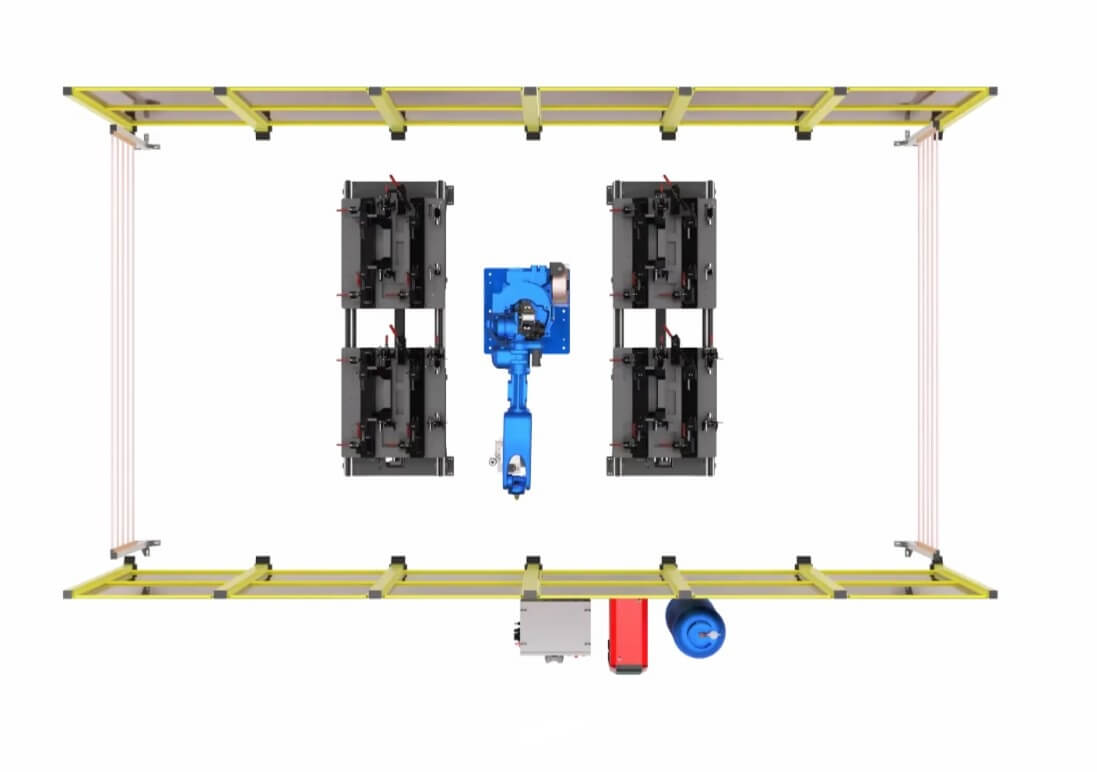

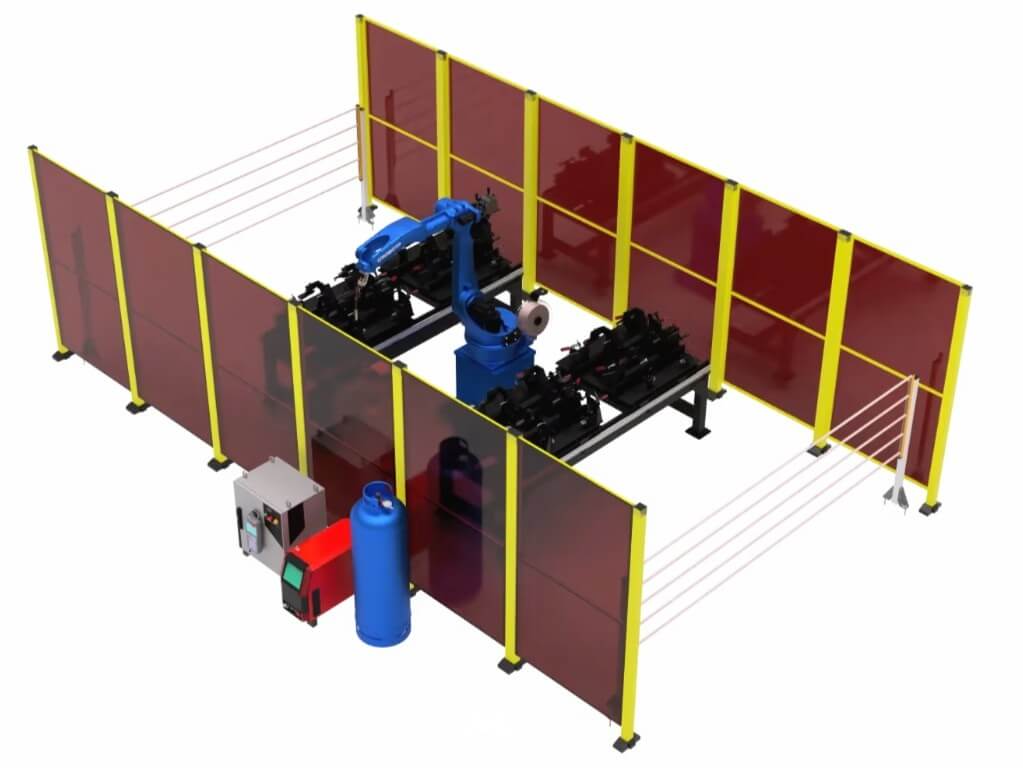

Базовая компоновка включает промышленный сварочный робот RH21-06-W и два одноосевых позиционера WB1K. Такая схема позволяет организовать работу без длительных пауз между циклами: одна зона находится в сварке, вторая используется для загрузки или снятия детали.

Робот RH21-06-W

Сварочный робот перемещает горелку по заданной траектории и выполняет швы крепления петли. Он выдерживает скорость, угол наклона инструмента и расстояние до детали, что позволяет получать ровные и повторяемые соединения.

Позиционеры WB1K

Два позиционера служат для установки изделия в удобное положение относительно робота. Пока на одном позиционере идет сварка, второй доступен оператору для подготовки следующей заготовки. Это повышает загрузку оборудования и сокращает непроизводительное время.

Сварочная оснастка

Оснастка разрабатывается под конкретные изделия заказчика. Она удерживает дверь, ворота, раму или коробку, а также фиксирует петлю в нужном положении. Благодаря этому сохраняется правильная геометрия и снижается риск смещения детали во время сварки.

Источник сварочного питания

Источник обеспечивает устойчивую дугу и поддерживает выбранные режимы сварки. Настройки подбираются с учетом материала, толщины металла, конструкции петли и требований к прочности соединения.

Система управления и безопасности

Управляющий блок координирует работу робота, позиционеров и сварочного источника. Для защиты персонала комплекс оснащается ограждениями, блокировками, аварийными кнопками и другими средствами безопасности.

Принцип работы комплекса

Производственный цикл построен так, чтобы робот как можно меньше простаивал. Оператор устанавливает изделие и петлю в оснастку на одной рабочей позиции, после чего запускает зараанее подготовленную программу. Робот выполняет сварку, а позиционер поворачивает деталь для удобного доступа к нужным участкам.

Одновременно на второй позиции оператор снимает готовую заготовку и подготавливает новую. Когда сварка на первой позиции завершена, робот переходит ко второй. Такая организация позволяет вести работу в непрерывном режиме и поддерживать стабильную производительность в течение смены.

Общий порядок работы:

• Деталь устанавливается в оснастку.
• Петля фиксируется в заданном положении.
• Оператор выбирает программу сварки.
• Робот выполняет швы крепления петли.
• Позиционер разворачивает изделие при необходимости.
• Робот переходит на вторую рабочую позицию.
• Готовая деталь снимается, а оснастка подготавливается к следующему циклу.

Преимущества роботизированной сварки петель

Высокая производительность

Двухпозиционная схема позволяет совмещать сварку и загрузку деталей. За счет этого комплекс работает ритмично и подходит для серийного выпуска дверей, ворот и рам.

Точная установка петли

Фиксация в оснастке и программное перемещение робота помогают выдерживать заданное положение петли относительно полотна или коробки. Это важно для правильной навески и дальнейшей эксплуатации изделия.

Стабильные сварные швы

Робот выполняет операцию с одинаковыми параметрами от детали к детали. Швы получаются более однородными по форме, длине и провару, чем при ручной сварке в условиях большой серии.

Снижение брака

Автоматизация уменьшает вероятность перекоса петли, пропусков, непроваров, прожогов и других дефектов. Это сокращает время на исправления и повторную обработку.

Меньше ручного труда

Сварщик не выполняет монотонную операцию вручную. Персонал занимается установкой заготовок, контролем фиксации и обслуживанием комплекса.

Экономия расходных материалов

Стабильное ведение горелки помогает уменьшить разбрызгивание металла, расход проволоки и защитного газа, а также снизить объем зачистки после сварки.

Когда стоит внедрить комплекс

Роботизированная сварка дверных петель целесообразна, если предприятие регулярно выпускает изделия с одинаковыми или похожими узлами крепления. Наибольший эффект достигается при серийном производстве, где ручная сварка ограничивает скорость выпуска или приводит к нестабильному качеству.

Комплекс стоит рассмотреть, если необходимо:

• увеличить количество готовых изделий за смену;
• обеспечить одинаковое расположение петель;
• сократить зависимость от квалификации сварщиков;
• снизить количество дефектов;
• ускорить выполнение заказов;
• стабилизировать качество при работе в несколько смен;
• уменьшить себестоимость повторяющихся сварочных операций.

Адаптация под производство заказчика

Комплекс проектируется с учетом конкретных изделий и требований производства. Перед подбором оборудования анализируются размеры деталей, масса заготовок, тип петель, материал, толщина металла, расположение швов и планируемая производительность.

Под задачи заказчика разрабатываются и адаптируются:

• сварочная оснастка;
• программы перемещения робота;
• режимы сварки;
• схема загрузки и выгрузки;
• компоновка рабочей зоны;
• система безопасности.

Это позволяет внедрить решение не как универсальный станок, а как технологическую ячейку, настроенную под реальные изделия предприятия.

Для каких производств подходит

Роботизированный комплекс для сварки дверных петель применяется на предприятиях, выпускающих металлические двери, гаражные и въездные ворота, промышленные дверные блоки, калитки, люки, рамы и коробки. Оборудование может быть настроено под один тип изделия или под несколько близких типоразмеров с использованием сменной оснастки. Такое решение помогает повысить стабильность производства, сократить ручные операции и обеспечить повторяемое качество сварки в серийном выпуске.

Заказать роботизированный комплекс для сварки дверных петель

Компания ЭКОСВАР разрабатывает и внедряет роботизированные сварочные комплексы для автоматизации производства дверей, ворот и металлических изделий с приварными петлями. Мы подбираем оборудование, проектируем оснастку, настраиваем сварочные режимы, создаем программы, выполняем монтаж, пусконаладку и обучение персонала.

Чтобы получить техническое предложение, отправьте чертежи, фотографии, 3D-модель или описание изделий. Специалисты оценят задачу и предложат конфигурацию комплекса под вашу номенклатуру, объем выпуска и требования к качеству сварки.
