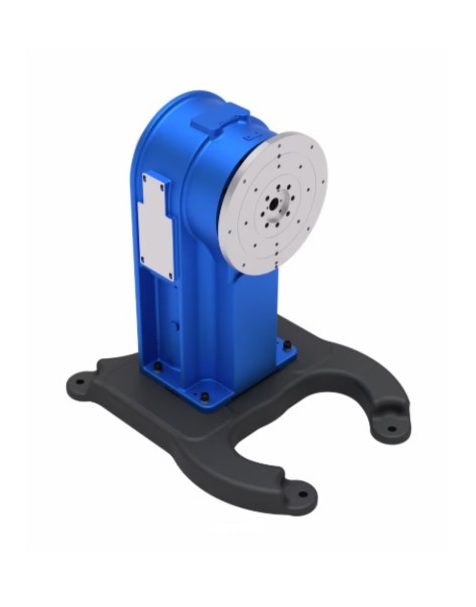

Одноосевой позиционер без задней бабки WB1LC

Сварочный позиционер серии WB1L©: точность и компактность для роботизированной сварки

Оптимизируйте сварочные процессы с позиционерами серии WB1L© — компактными и мощными решениями для интеграции с роботизированными комплексами CRP. Эти устройства обеспечивают безупречное позиционирование заготовок любой массы и конфигурации, открывая новые возможности для автоматизации производства.

Для каких задач подходит серия WB1L©?

Позиционеры созданы для производств, где требуется:

• сварка изделий разной массы и геометрии (от мелких деталей до массивных конструкций);
• точное позиционирование заготовки под сварочным инструментом;
• удобный доступ робота CRP ко всем зонам сварки;
• быстрая смена оснастки при переходе между задачами;
• компактное размещение оборудования в ограниченном пространстве;
• стабильная работа с динамическими нагрузками при длительной эксплуатации.

Типичные сферы применения:

• производство металлоконструкций и каркасов;
• автомобилестроение и машиностроение;
• изготовление ёмкостей и резервуаров;
• сборка промышленных конструкций;
• мелкосерийное и серийное производство с частой сменой задач.

Конструкция и ключевые особенности

Серия WB1L© воплощает в себе передовые инженерные решения:

• L‑образная схема без задней бабки — обеспечивает компактность конструкции и упрощает доступ робота ко всем сторонам заготовки;
• одноосевая система вращения — гарантирует стабильное позиционирование и плавное движение без перекосов;
• привод на базе редуктора RV‑типа — обеспечивает высокую точность вращения, исключает люфты и гарантирует надёжную фиксацию под нагрузкой;
• вертикальная компоновка — экономит производственные площади, легко интегрируется в существующие роботизированные ячейки;
• планшайба с резьбовыми отверстиями — позволяет быстро устанавливать и менять технологическую оснастку, адаптируя позиционер под разные задачи;
• усиленная рама из легированной стали — выдерживает значительные нагрузки, сохраняет жёсткость конструкции при многочасовой работе;
• система демпфирования вибраций — поглощает колебания, возникающие в процессе сварки, повышая точность позиционирования;
• защита ключевых узлов — механизмы защищены от брызг металла, пыли и загрязнений, что продлевает срок службы оборудования.

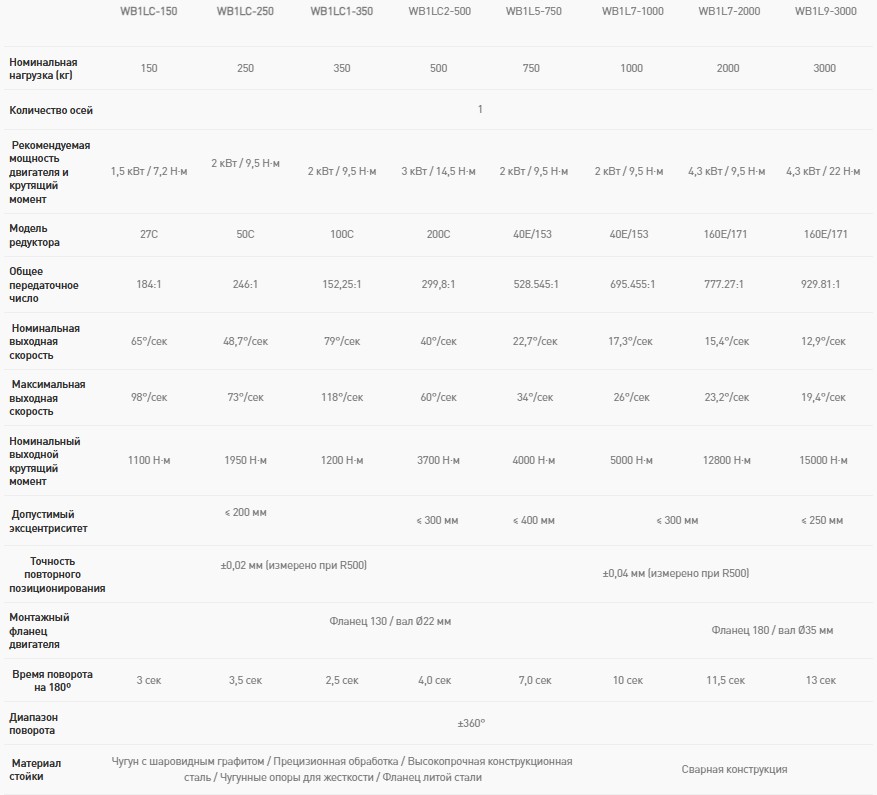

Технические параметры

Преимущества использования сварочного позиционера WB1L©

• плавное вращение без люфтов — редуктор RV‑типа обеспечивает равномерное движение даже при высоких нагрузках, исключая рывки и вибрации;
• удобная ориентация изделия — вертикальная конструкция позволяет выставить заготовку под оптимальным углом для доступа сварочного инструмента ко всем зонам;
• повышенная жёсткость и устойчивость — усиленная рама и продуманная геометрия конструкции исключают деформации и смещения при сварке тяжёлых изделий;
• быстрая смена оснастки — планшайба с резьбовыми отверстиями позволяет за минуты перенастроить позиционер под новую задачу;
• компактность при высокой грузоподъёмности — вертикальная схема экономит пространство без потери функциональных возможностей;
• точность и повторяемость — система фиксации гарантирует стабильное положение заготовки при каждом цикле, снижая процент брака;
• простая интеграция с роботами CRP — позиционер синхронизируется с контроллером робота, обеспечивая слаженную работу всей системы;
• долговечность и надёжность — компоненты рассчитаны на интенсивную эксплуатацию в условиях серийного производства, устойчивы к износу и агрессивным средам.

Позиционер для робота‑манипулятора WB1L© — это инвестиция в эффективность и гибкость вашего производства. Устройство превращает роботизированную сварочную ячейку в универсальный комплекс, способный работать с изделиями разной массы и конфигурации без потери точности и стабильности.

Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
