Роботизированный комплекс для сварки изделий рамного типа

Роботизированный сварочный комплекс для сварки изделий рамного типа — это автоматизированное оборудование для серийного изготовления рам, каркасов, опорных оснований и пространственных металлоконструкций. Комплекс выполняет дуговую сварку без постоянного участия сварщика, обеспечивает стабильное формирование шва, повторяемость сварочных траекторий и высокую скорость обработки однотипных изделий.

Решение подходит для производственных предприятий, которым важно увеличить объем выпуска, снизить влияние человеческого фактора и уменьшить трудоемкость сварочных операций. Комплекс эффективен при производстве рам спецтехники, прицепов и полуприцепов, каркасов мебели, стеллажных систем, оснований промышленного оборудования, опорных конструкций и других изделий с повторяющейся геометрией.

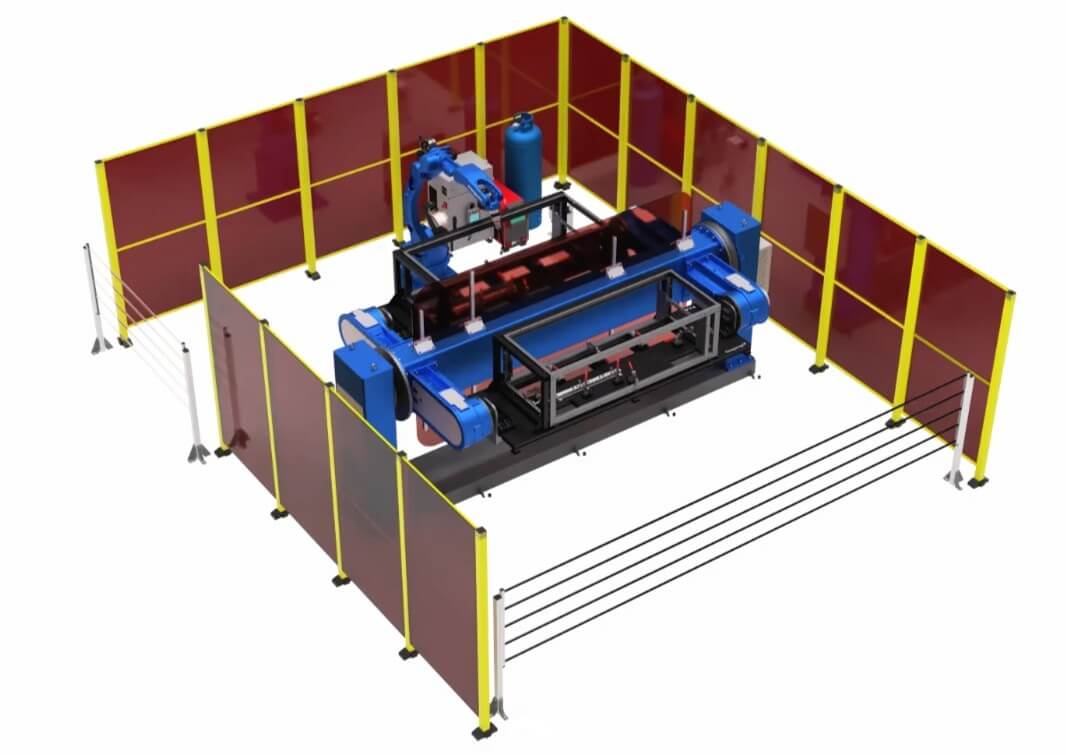

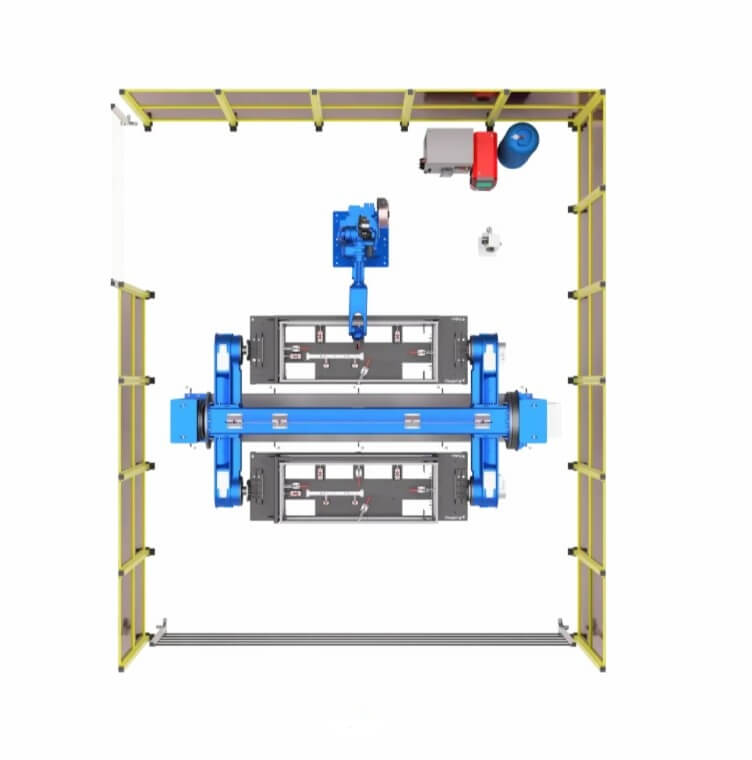

В базовую конфигурацию входят сварочный робот RH21-06-W, трехосевой позиционер вертикального типа WB3C-500, сварочный кондуктор, источник питания, шкаф управления и система безопасности.

Назначение комплекса

Комплекс предназначен для автоматической сварки металлических рамных и каркасных конструкций в серийном производстве. Использование робота позволяет выполнять повторяющиеся сварочные операции с высокой точностью, стабильной скоростью и одинаковым качеством на протяжении всей партии.

Оборудование помогает решать ключевые задачи сварочного участка:

• увеличить производительность при выпуске рамных изделий;
• обеспечить одинаковое качество сварных соединений;
• сократить количество дефектов и доработок;
• сохранить точную геометрию рам и каркасов;
• снизить нагрузку на сварщиков и операторов;
• уменьшить расход проволоки, газа и вспомогательных материалов;
• организовать стабильную работу в одну, две или три смены.

Как работает роботизированная сварка рам

Работа комплекса основана на синхронном взаимодействии сварочного робота и позиционера. Робот RH21-06-W перемещает горелку по заранее заданной программе, поддерживая необходимые параметры сварки: скорость движения, угол наклона, расстояние до поверхности и траекторию прохождения шва.

Позиционер WB3C-500 поворачивает и наклоняет рамную конструкцию по трем осям. За счет этого сварочная зона выводится в удобное положение, а робот получает доступ к соединениям, расположенным на разных сторонах изделия.

Перед началом цикла заготовки устанавливаются в сварочный кондуктор. Оснастка фиксирует элементы конструкции в заданном положении, снижает риск смещения деталей и помогает сохранить размеры готового изделия. Благодаря этому каждая рама или каркас в партии имеет повторяемую геометрию и аккуратные сварные швы.

Состав роботизированного сварочного комплекса

Сварочный робот RH21-06-W

Промышленный робот RH21-06-W выполняет автоматическую дуговую сварку по заданным траекториям. Он точно ведет сварочную горелку, поддерживает стабильные параметры процесса и обеспечивает повторяемое качество соединений от изделия к изделию.

Трехосевой позиционер WB3C-500

Позиционер WB3C-500 используется для поворота и наклона рамной конструкции во время сварки. Три оси движения позволяют подвести к роботу труднодоступные участки и выполнять сварку в наиболее удобном пространственном положении.

Сварочный кондуктор

Кондуктор разрабатывается под конкретную конструкцию заказчика. Он обеспечивает точную установку деталей, ускоряет подготовку изделия к сварке и удерживает элементы рамы в правильном положении на протяжении всего цикла.

Сварочный источник

Источник питания подбирается с учетом материала, толщины металла, типа соединения и требований к шву. Он обеспечивает устойчивое горение дуги и стабильное формирование сварного соединения.

Шкаф управления

Шкаф управления объединяет работу робота, позиционера, сварочного источника и вспомогательных систем. Он отвечает за выполнение программы, последовательность операций и синхронизацию всех узлов комплекса.

Система безопасности

Комплекс комплектуется защитными ограждениями, световыми барьерами, блокировками, аварийными кнопками и контроллером безопасности. Эти элементы ограничивают доступ в рабочую зону во время автоматического цикла и защищают персонал.

Этапы работы комплекса

• Оператор устанавливает детали рамы или каркаса в сварочный кондуктор.
• Заготовки фиксируются зажимными элементами оснастки.
• Позиционер переводит изделие в исходное сварочное положение.
• Робот выполняет сварку первого участка по программе.
• Позиционер разворачивает конструкцию для доступа к следующим соединениям.
• Робот последовательно проваривает все заданные швы.
• После завершения цикла оператор снимает готовое изделие.
• В кондуктор устанавливается новый комплект заготовок.

Такая организация процесса позволяет выпускать серийные рамные конструкции с высокой повторяемостью и минимальной зависимостью от ручного труда.

Преимущества роботизированной сварки рам

Стабильное качество швов

Робот сохраняет заданные параметры сварки на протяжении всего цикла. Это снижает вероятность непроваров, прожогов, неравномерного валика и других дефектов.

Точная геометрия изделий

Сварочный кондуктор удерживает детали в проектном положении, помогая избежать перекосов, смещений и отклонений размеров после сварки.

Доступ к труднодоступным зонам

Трехосевой позиционер меняет положение изделия так, чтобы робот мог проваривать швы с разных сторон рамной конструкции без ручного кантования.

Увеличение производительности

Комплекс работает с постоянной скоростью и не снижает темп из-за усталости оператора. Это особенно важно при серийном производстве однотипных рам и каркасов.

Снижение производственных затрат

Автоматическое ведение горелки уменьшает разбрызгивание металла, снижает расход сварочной проволоки и защитного газа, а также сокращает объем последующей зачистки.

Для каких изделий подходит комплекс

Роботизированный сварочный комплекс применяется для изготовления различных рамных и каркасных металлоизделий, включая:

Комплекс адаптируется под конкретную номенклатуру производства. Для этого проектируется сварочная оснастка, подбираются режимы сварки и создаются программы под каждое изделие.

Индивидуальная настройка под производство

Перед внедрением специалисты анализируют чертежи, 3D-модели, фотографии или образцы изделий. На этом этапе определяются габариты и масса конструкций, расположение сварных швов, требования к качеству, планируемая производительность и особенности размещения оборудования на участке.

При проектировании учитываются:

• размеры и вес рамных конструкций;
• материал и толщина заготовок;
• типы сварных соединений;
• доступность швов для робота;
• количество моделей и типоразмеров;
• способ загрузки и выгрузки деталей;
• требования к точности готового изделия;
• условия производственной площадки.

На основе этих данных формируется оптимальная конфигурация комплекса, которая соответствует задачам конкретного производства.

Заказать роботизированный сварочный комплекс

Компания ЭКОСВАР разрабатывает и внедряет роботизированные сварочные комплексы для автоматизации производства рам, каркасов и металлоконструкций. Мы подбираем оборудование, проектируем сварочную оснастку, настраиваем программы, выполняем монтаж, пусконаладку и обучение персонала.

Чтобы получить расчет стоимости, отправьте чертежи, фотографии или описание изделия. Специалисты подготовят техническое решение под ваши производственные задачи.
