Роботизированный комплекс для сварки ограждений

Роботизированный комплекс для сварки ограждений — это промышленная автоматизированная система, предназначенная для изготовления сварных секций заборов, перил, решеток, защитных конструкций и других металлических изделий серийного типа. Комплекс позволяет перевести трудоемкую сварку повторяющихся соединений в автоматический режим и обеспечить стабильный результат при выпуске больших партий продукции.

Решение подходит для предприятий, где необходимо повысить производительность сварочного участка, сократить влияние человеческого фактора и добиться одинакового качества соединений на всех изделиях. Вместо ручного выполнения множества однотипных швов оператор загружает заготовки в оснастку, выбирает ранее написанную программу, а дальнейшую работу выполняет роботизированная система.

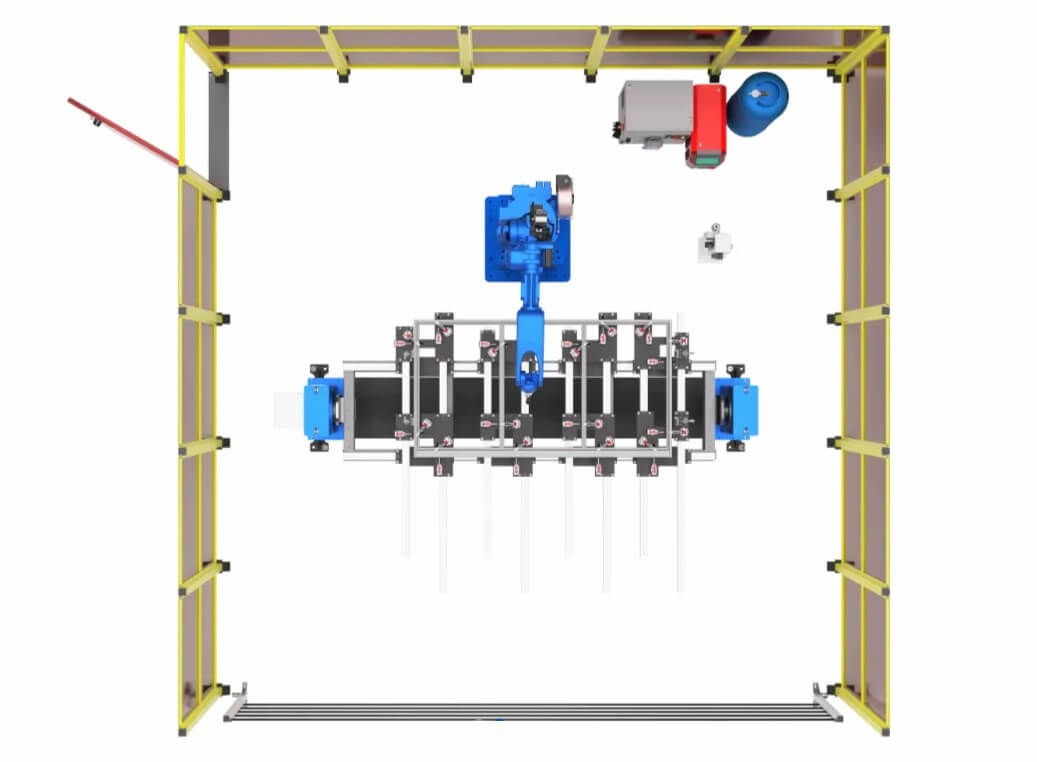

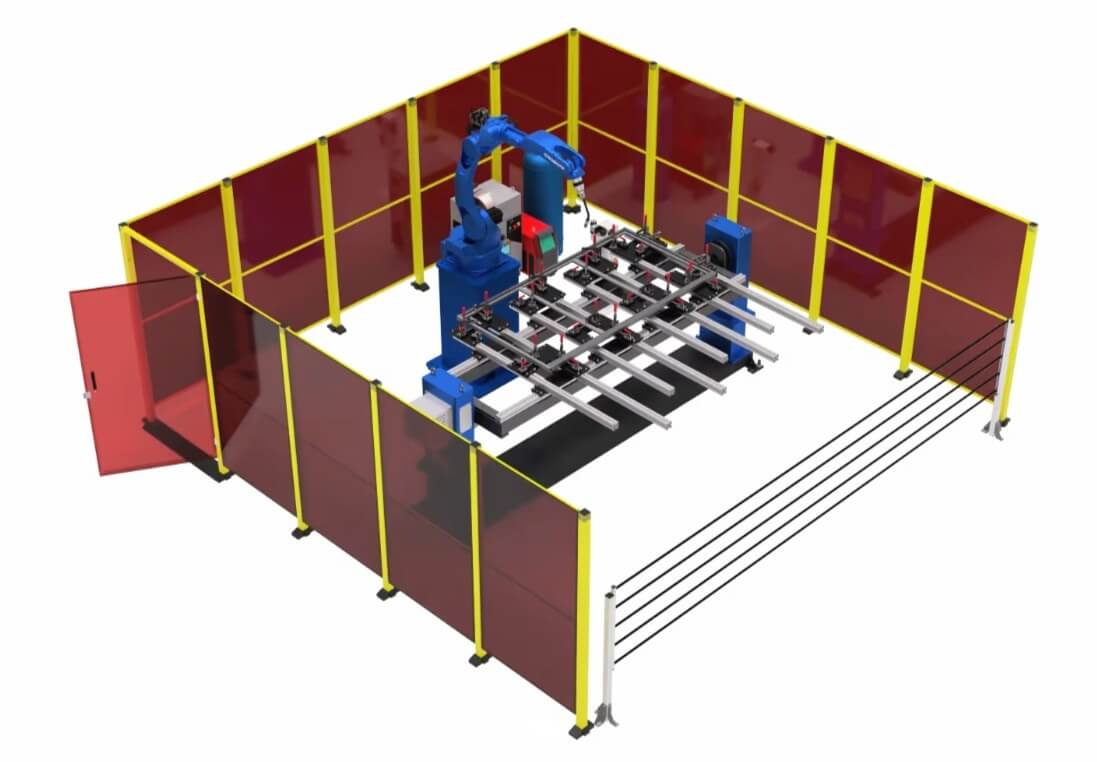

В состав комплекса может входить:

• сварочный робот RH21-06-W,
• одноосевой позиционер WB1K,
• источник сварочного тока на 350 - 500А,
• система управления,
• защитное ограждение,
• специализированная оснастка под конкретные секции заказчика.

Такая конфигурация обеспечивает точное перемещение горелки, удобное позиционирование изделия и повторяемость сварочного процесса.

Где применяется роботизированная сварка ограждений

Автоматизация особенно эффективна при производстве изделий, в которых много одинаковых узлов, точек прихватки и коротких сварных швов. К таким конструкциям относятся секции ограждений, где элементы повторяются по шаблону, а качество каждого соединения влияет на прочность и внешний вид готового изделия.

Комплекс может использоваться для сварки:

Роботизированный комплекс наиболее выгоден для производств, где изделия выпускаются партиями, а ручная сварка требует значительных трудозатрат и постоянного контроля качества.

Принцип работы комплекса

• Рабочий процесс строится на автоматическом выполнении заранее заданной программы. Оператор прописывает программу, задает технические параметры сварки.
• Оператор размещает заготовки в фиксирующей оснастке: раму, стойки, перемычки, прутья или другие элементы секции. После фиксации деталей система запускает сварочный цикл.
• Робот RH21-06-W перемещает горелку по заданным координатам и выполняет сварку соединений в нужной последовательности. В программе задаются траектория движения, скорость сварки, положение горелки, параметры дуги и порядок обработки швов. Благодаря этому каждый участок проваривается с одинаковыми настройками.
• Позиционер WB1K поворачивает изделие и помогает расположить швы в удобной для сварки зоне. Это уменьшает количество сложных пространственных положений и облегчает доступ к соединениям, расположенным с разных сторон секции. В результате робот может обрабатывать изделие последовательно, без ручного переворачивания и лишних вспомогательных операций.

Основные элементы роботизированной ячейки

Сварочный робот RH21-06-W

Робот-манипулятор выполняет основную технологическую операцию — ведет сварочную горелку по заданной траектории. Он обеспечивает высокую повторяемость движений, поддерживает постоянную скорость и точно выдерживает положение инструмента относительно свариваемых элементов.

Одноосевой позиционер WB1K

Позиционер используется для поворота секции во время сварочного цикла. Он позволяет подвести нужный участок изделия к роботу под оптимальным углом и обеспечивает более удобную обработку швов на разных сторонах конструкции.

Индивидуальная сварочная оснастка

Оснастка разрабатывается с учетом формы, размеров и конструкции ограждений заказчика. Она удерживает детали в заданном положении, сокращает время сборки и помогает сохранить правильную геометрию секции после сварки.

Источник сварочного питания

Сварочный источник отвечает за стабильность дуги и поддержание выбранных режимов. Настройки подбираются с учетом толщины металла, типа соединения, материала заготовок и требований к прочности сварного шва.

Блок управления комплексом

Система управления объединяет работу робота, позиционера и сварочного оборудования. Она задает последовательность операций, контролирует перемещения, включает и отключает дугу, а также обеспечивает выполнение сварочной программы.

Защитная система

Для безопасной эксплуатации комплекс оснащается ограждениями, блокировками, световыми барьерами и другими средствами защиты. Они исключают доступ персонала в рабочую зону во время движения робота и выполнения сварки.

Как проходит сварочный цикл

• Оператор укладывает элементы будущей секции в подготовленную оснастку.
• Заготовки прижимаются и фиксируются в нужном положении.
• На панели управления выбирается ранее записанная оператором программа для конкретного изделия.
• Позиционер устанавливает секцию в начальную позицию.
• Робот подводит горелку к первому соединению и выполняет сварку.
• После обработки участка позиционер разворачивает изделие.
• Робот переходит к следующим точкам и швам согласно программе.
• Операции повторяются до полной сварки секции.
• Готовое изделие снимается, а на его место устанавливается новая заготовка.

Такой цикл обеспечивает ритмичную работу участка и позволяет выпускать изделия с одинаковыми параметрами сварки от партии к партии.

Преимущества внедрения комплекса

Увеличение выпуска продукции

Роботизированная система выполняет повторяющиеся операции быстрее и стабильнее ручного труда. Это дает возможность производить больше секций за смену без пропорционального увеличения числа сварщиков.

Повторяемое качество соединений

Робот работает по одной программе и не меняет заданные параметры в процессе выполнения партии. Швы получаются более однородными по форме, расположению и провару.

Снижение количества дефектов

Точная фиксация деталей и стабильное движение горелки уменьшают вероятность пропусков, наплывов, прожогов, перекосов и других дефектов, которые часто возникают при ручной сварке однотипных изделий.

Сохранение размеров секции

Оснастка удерживает элементы ограждения в правильном положении, что помогает получить ровную геометрию без смещений и нарушений размеров.

Оптимальный доступ к швам

Поворотный позиционер подает изделие к роботу в удобном положении. Это особенно важно для секций с большим количеством соединений на разных сторонах рамы.

Рациональный расход материалов

Стабильные режимы сварки помогают снизить разбрызгивание металла, уменьшить расход сварочной проволоки, газа и сократить объем последующей зачистки.

Снижение зависимости от ручного труда

Квалифицированный сварщик больше не выполняет все однотипные швы вручную. Основные задачи персонала — загрузка заготовок, контроль фиксации, запуск программы и снятие готовой секции.

Когда стоит автоматизировать сварку ограждений

Внедрение роботизированного комплекса целесообразно, если на производстве регулярно выполняется сварка однотипных секций, а объем заказов требует стабильной скорости выпуска. Особенно заметный эффект роботизация дает при работе в несколько смен, при большом количестве коротких соединений и при высоких требованиях к внешнему виду шва.

Автоматизация помогает решить типичные задачи:

• увеличить производительность без расширения штата;
• снизить влияние квалификации конкретного сварщика;
• обеспечить одинаковый результат на серийных изделиях;
• уменьшить количество брака и переделок;
• ускорить выполнение крупных заказов;
• повысить предсказуемость сроков производства.

Подбор комплекса под производство заказчика

Перед разработкой решения специалисты нашей компании анализируют конструкцию изделий и особенности производственного процесса. Это позволяет подобрать оптимальную компоновку оборудования и адаптировать имеющуюся технологию сварки под конкретную номенклатуру.

При проектировании учитываются:

• размеры и масса секций;
• материал заготовок;
• толщина профильной трубы, прутка или полосы;
• количество и расположение сварных соединений;
• требуемый внешний вид шва;
• планируемый объем выпуска;
• количество типоразмеров;
• необходимость быстрой переналадки;
• способ загрузки и выгрузки изделий;
• требования к безопасности рабочего места.

По результатам анализа подбирается состав комплекса, проектируется оснастка, адаптируются режимы сварки для работы на роботизированном комплексе.

Для каких предприятий подходит решение

Роботизированный комплекс для сварки ограждений подойдет производителям металлических заборов, перил, решеток, ограждающих конструкций, дорожных барьеров, промышленных секций и декоративных металлоизделий. Оборудование можно адаптировать как под выпуск одного типового изделия, так и под несколько схожих моделей с использованием сменной оснастки.

Такое решение особенно востребовано на предприятиях, где важно не только увеличить скорость производства, но и получить стабильное качество без постоянной ручной корректировки процесса.

Заказать роботизированный комплекс для сварки ограждений

Компания ЭКОСВАР выполняет разработку и внедрение роботизированных сварочных комплексов для производства металлических ограждений. Мы подбираем оборудование, проектируем оснастку, настраиваем сварочные режимы, разрабатываем программы, выполняем монтаж, пусконаладку и обучение персонала.

Чтобы подготовить техническое предложение, достаточно отправить чертежи, фотографии, 3D-модель или описание ваших изделий. На основе этих данных специалисты предложат конфигурацию комплекса под ваши задачи, объем выпуска и требования к качеству сварки.
