Роботизированный комплекс по отправке кирпичей на обжиг

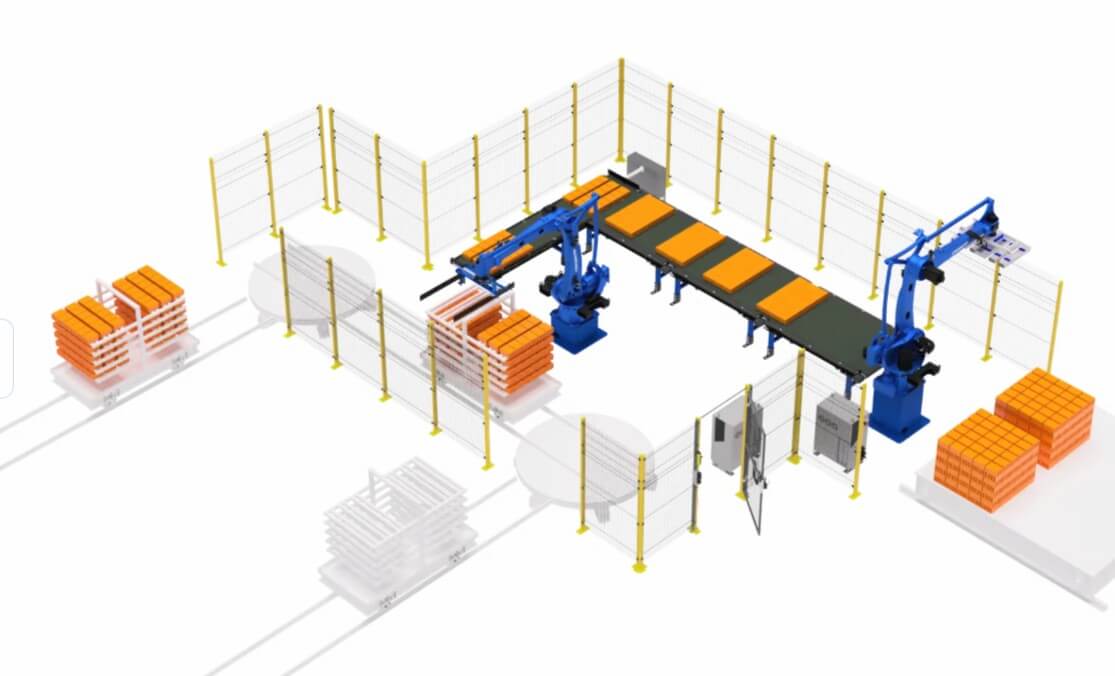

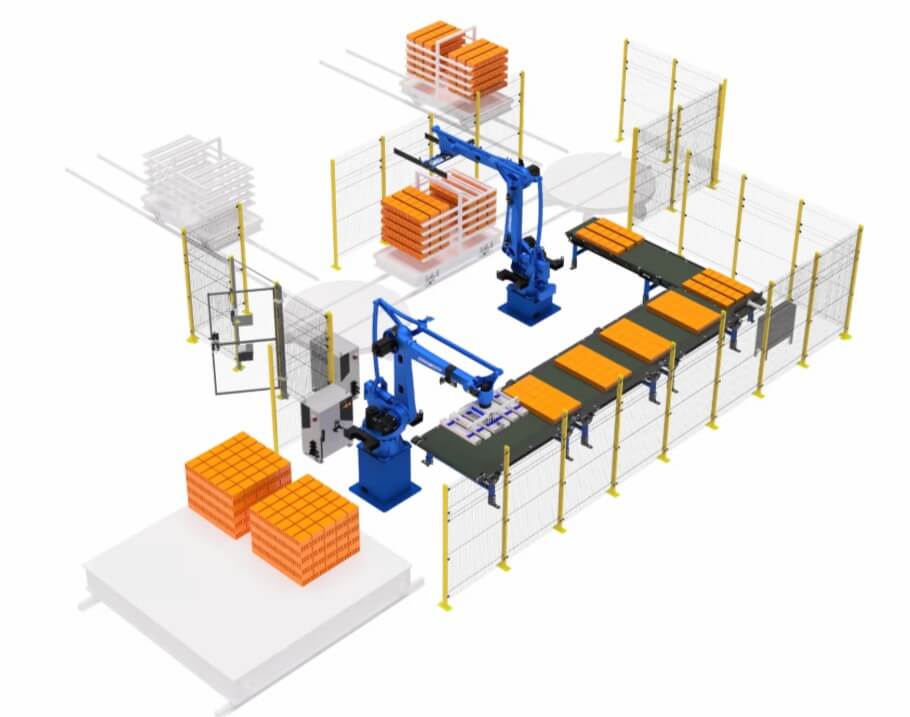

Роботизированный комплекс по загрузке кирпичей на обжиг — это автоматизированное решение для кирпичных заводов, предназначенное для разгрузки сушильных вагонеток и последующей послойной укладки кирпича на печные вагонетки перед отправкой в туннельную печь.

Комплекс обеспечивает точную садку кирпича по заданной схеме, стабильную геометрию штабеля и непрерывность технологического процесса. Использование промышленных роботов позволяет исключить ручной труд на тяжелых операциях, повысить производительность участка и снизить влияние человеческого фактора на качество укладки.

Оборудование интегрируется в действующую производственную линию предприятия и адаптируется под формат кирпича, тип вагонеток, схему садки, требуемую производительность и особенности технологического процесса.

Назначение роботизированного комплекса

Роботизированный комплекс применяется на участках подготовки кирпича к обжигу. После сушки изделия поступают в зону разгрузки на сушильных вагонетках, затем автоматически перемещаются, группируются и укладываются на печную вагонетку для дальнейшей термообработки.

Оборудование предназначено для автоматизации следующих операций:

• разгрузка кирпича с сушильных вагонеток;
• передача изделий на конвейерную линию;
• отделение заданного количества кирпичей из потока;
• формирование партии для укладки;
• послойная загрузка кирпича на печную вагонетку;
• подготовка сформированной вагонетки к отправке в зону обжига.

Комплекс особенно востребован на кирпичных заводах, где важно обеспечить высокую скорость обработки изделий, точность укладки и стабильность процесса при больших объемах производства.

Принцип работы комплекса

Роботизированный участок работает в автоматическом режиме и выполняет полный цикл перемещения кирпича после сушки до загрузки печной вагонетки.

1. Подача кирпича после сушки

После завершения процесса сушки кирпичи на сушильной вагонетке поступают в зону разгрузки. Вагонетка позиционируется в рабочей зоне промышленного робота, после чего система управления проверяет готовность оборудования к началу цикла.

Корректное позиционирование вагонетки необходимо для точной и безопасной разгрузки каждого слоя изделий.

2. Разгрузка сушильной вагонетки

Первый промышленный робот выполняет послойную разгрузку кирпича с сушильной вагонетки. Изделия захватываются с помощью специализированного захвата и переносятся на цепной конвейер.

Робот работает по заданному алгоритму, что обеспечивает равномерную подачу кирпича на последующие участки линии и снижает риск повреждения изделий.

3. Формирование партии кирпича

Кирпичи перемещаются по конвейерной системе к автоматическому отсекателю. Отсекатель отделяет заданное количество изделий из общего потока и формирует партию, необходимую для дальнейшей укладки.

Такой подход позволяет синхронизировать работу разгрузочного робота, конвейеров и робота садки, обеспечивая стабильный ритм всего участка.

4. Послойная загрузка печной вагонетки

Второй промышленный робот выполняет садку кирпича на печную вагонетку. Он забирает сформированную партию с конвейерной линии и укладывает изделия по заданной схеме.

Схема укладки подбирается с учетом типа кирпича, требований к прохождению горячих газов в печи, устойчивости штабеля и особенностей технологического процесса обжига. Робот обеспечивает повторяемость каждого слоя и точное расположение изделий на вагонетке.

5. Отправка вагонетки на обжиг

После завершения загрузки сформированная печная вагонетка направляется по рельсовому пути в зону туннельной печи. Далее кирпич проходит технологический процесс обжига в соответствии с производственным регламентом предприятия.

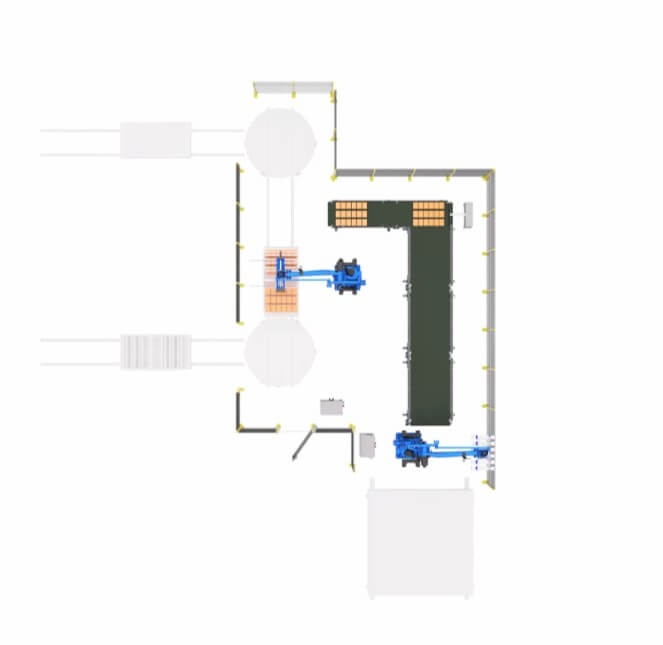

Состав роботизированного комплекса

В состав комплекса входит роботизированное оборудование, конвейерная система, захватные устройства, средства безопасности и элементы управления.

Промышленные роботы RP32-180

В комплексе используются два промышленных робота RP32-180. Первый робот выполняет разгрузку сушильной вагонетки, второй отвечает за послойную укладку кирпича на печную вагонетку. Такое разделение операций позволяет повысить производительность и обеспечить непрерывную работу участка.

Захватные устройства

Для работы с кирпичом применяются вакуумный и пневмомеханический захваты. Они подбираются с учетом характеристик изделий, состояния поверхности, массы кирпича и требований к скорости перемещения. Захваты обеспечивают надежное удержание продукции и аккуратную перекладку между технологическими позициями.

Конвейерная система и автоматический отсекатель

Конвейерная система перемещает кирпич между зонами разгрузки, формирования партии и укладки. Автоматический отсекатель отделяет необходимое количество изделий из потока, формируя группу для последующей садки на печную вагонетку.

Система управления и безопасности

Управление комплексом осуществляется через HMI-панель оператора. Оператор может контролировать состояние оборудования, запускать цикл, отслеживать параметры работы и получать сервисные сообщения.

Рабочая зона оснащается сетчатыми ограждениями, системой безопасности и светосигнальной колонной. Это обеспечивает безопасную эксплуатацию роботизированного оборудования и снижает риски для персонала.

Преимущества роботизированной загрузки кирпича на обжиг

Автоматизация тяжелых операций

Комплекс заменяет ручной труд при разгрузке сушильных вагонеток и загрузке печных вагонеток. Это снижает физическую нагрузку на персонал и повышает безопасность производственного участка.

Рост производительности

Роботы работают в стабильном темпе и поддерживают заданный ритм линии. Автоматизация позволяет сократить время цикла, уменьшить простои и повысить общую эффективность участка подготовки кирпича к обжигу.

Точная и повторяемая укладка

Садка кирпича выполняется по заданной программе. Каждый слой формируется с одинаковой геометрией, что важно для устойчивости штабеля и равномерного прохождения процесса обжига.

Снижение брака и повреждений

Автоматическое перемещение изделий с применением специализированных захватов уменьшает риск падения, перекоса и механического повреждения кирпича при перегрузке.

Стабильность технологического процесса

Комплекс обеспечивает непрерывную передачу кирпича от сушильных вагонеток к печным. Это помогает выровнять производственный поток и снизить зависимость качества укладки от квалификации оператора.

Интеграция в действующую линию

Решение может быть внедрено в существующую инфраструктуру кирпичного завода. Компоновка комплекса адаптируется под расположение сушильных и печных вагонеток, рельсовые пути, конвейеры и требования производства.

Технические особенности решения

Роботизированный комплекс проектируется под конкретный участок кирпичного производства. При разработке учитываются размеры кирпича, масса изделий, производительность линии, тип вагонеток, схема садки и параметры туннельной печи.

Основные технические особенности:

Где применяется комплекс

Роботизированный комплекс по загрузке кирпичей на обжиг применяется на предприятиях строительной керамики и кирпичных заводах, где требуется автоматизировать участок между сушкой и обжигом.

Оборудование подходит для производств:

• рядового строительного кирпича;
• облицовочного кирпича;
• керамического кирпича;
• пустотелого и полнотелого кирпича;
• керамических блоков и изделий схожего формата;
• предприятий с туннельными печами и вагонеточной системой перемещения.

Почему стоит заказать комплекс в ЭКОСВАР

Компания ЭКОСВАР разрабатывает роботизированные комплексы для автоматизации производственных процессов под задачи конкретного предприятия. Мы учитываем технологию производства, характеристики кирпича, компоновку участка, требования к производительности и безопасности.

Преимущества работы с ЭКОСВАР:

Заказать роботизированный комплекс по загрузке кирпичей на обжиг

Роботизированный комплекс по загрузке кирпичей на обжиг позволяет автоматизировать один из ключевых участков кирпичного производства — переход от сушки к обжигу. Решение повышает производительность, обеспечивает точную садку кирпича на печные вагонетки и снижает трудозатраты.

Для подготовки технического предложения специалистам ЭКОСВАР рекомендуется предоставить:

• тип и размеры кирпича;
• массу изделия;
• требуемую производительность участка;
• схему укладки на печную вагонетку;
• размеры сушильных и печных вагонеток;
• планировку производственного участка;
• параметры конвейерной линии;
• требования к системе безопасности;
• фото или видео действующего производства.

Специалисты ЭКОСВАР подберут оптимальную конфигурацию оборудования и разработают роботизированный комплекс для эффективной загрузки кирпичей на обжиг с учетом особенностей вашего предприятия.
