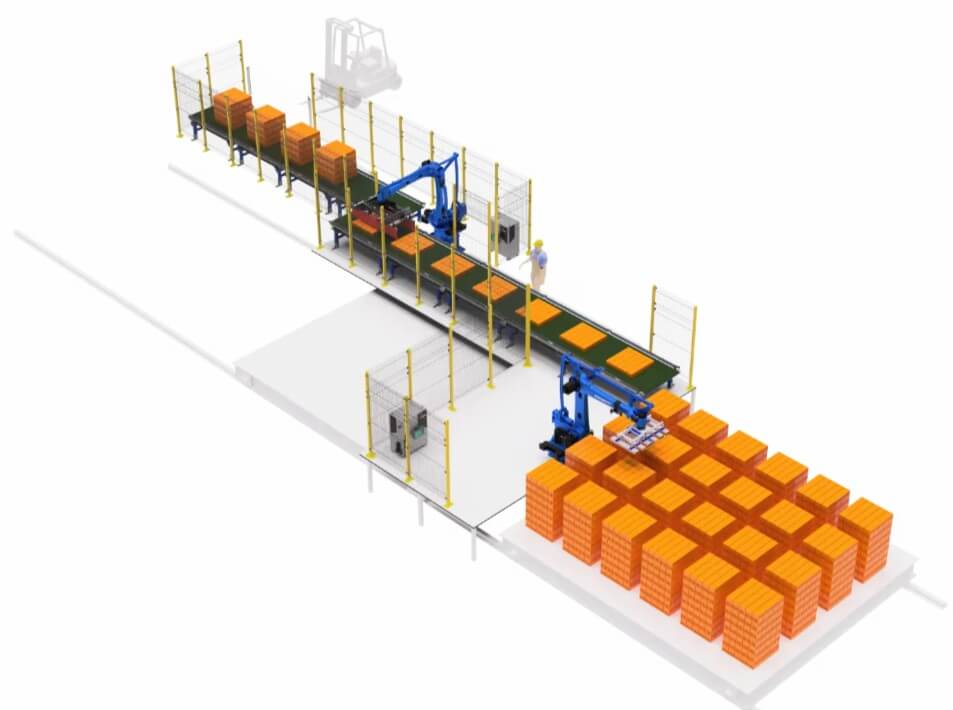

Роботизированный комплекс по паллетированию кирпичей после отжига

Роботизированный комплекс по паллетированию кирпичей после отжига — это автоматизированное решение для кирпичных заводов и предприятий строительной керамики, предназначенное для разгрузки печных вагонеток после термообработки и формирования транспортных штабелей готовой продукции.

Комплекс выполняет послойное извлечение кирпича с печной вагонетки, передачу изделий на конвейерную систему, контроль качества, формирование слоя заданной конфигурации и последующую укладку кирпичей на поддон. Готовый транспортный пакет передается на участок фиксации, упаковки или отгрузки.

Решение помогает автоматизировать трудоемкий участок после печи, обеспечить стабильную геометрию штабеля, сократить ручной труд и повысить общую производительность линии.

Назначение роботизированного комплекса

Роботизированный комплекс предназначен для автоматизации операций после завершения технологического процесса отжига или обжига кирпича. После выхода из печи продукция должна быть аккуратно разгружена, проверена, отсортирована и подготовлена к складированию или транспортировке.

Оборудование применяется для:

• разгрузки печных вагонеток после термообработки;
• послойного перемещения кирпича на конвейер;
• подачи изделий в зону контроля качества;
• удаления или отделения бракованной продукции;
• формирования слоя из годных кирпичей;
• паллетирования кирпича на поддон;
• подготовки транспортного пакета к фиксации и отгрузке.

Комплекс особенно эффективен на производствах с высокой загрузкой, где ручная разгрузка и укладка кирпича ограничивают скорость линии и увеличивают трудозатраты.

Принцип работы комплекса

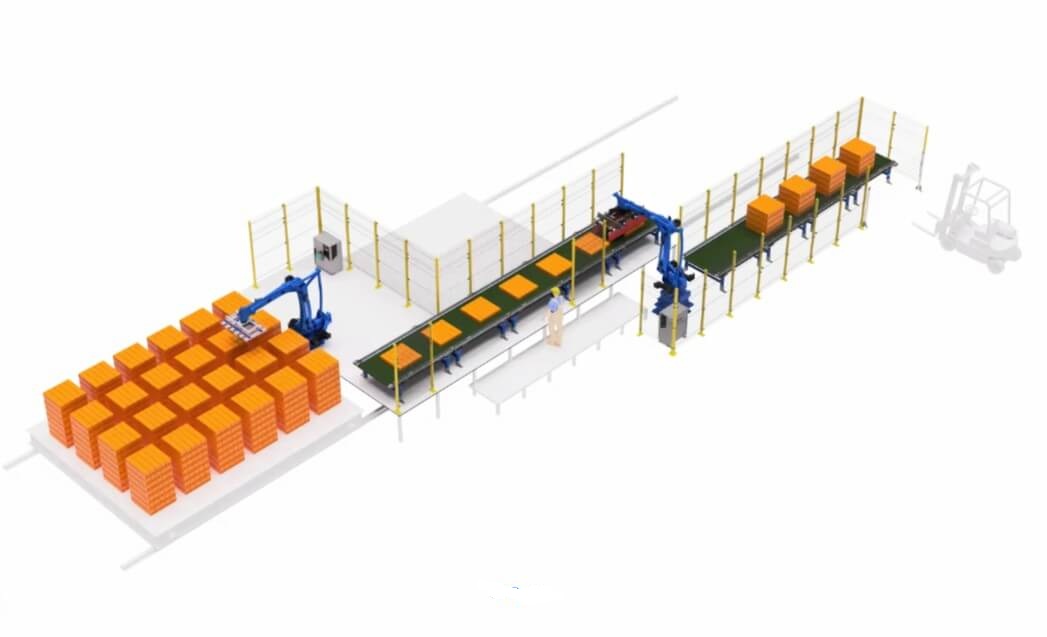

Работа роботизированного комплекса построена как последовательный автоматический цикл: от подачи печной вагонетки с готовой продукцией до вывода сформированного штабеля кирпича.

1. Подача продукции из печи

После завершения отжига кирпичи на печной вагонетке поступают в зону разгрузки. Вагонетка позиционируется в рабочей зоне первого промышленного робота.

Перед началом роботизированных операций продукция проходит естественное или принудительное охлаждение до температуры, допустимой для безопасного механического или вакуумного захвата. Это необходимо для защиты оборудования, захватных устройств и обеспечения корректной работы системы.

2. Разгрузка печной вагонетки

Робот №1 выполняет послойную разгрузку кирпича с печной вагонетки. Изделия снимаются по заданному алгоритму и переносятся на цепной конвейер.

Автоматическая разгрузка снижает риск повреждения кирпича, обеспечивает равномерную подачу продукции на следующий участок и позволяет поддерживать стабильный темп работы линии.

3. Контроль качества кирпича

После разгрузки кирпичи направляются в зону браковки и контроля качества. На этом этапе изделия проверяются на наличие дефектов:

• сколов;
• трещин;
• нарушений геометрии;
• деформаций;
• повреждений поверхности;
• других признаков брака.

Фильтрация продукции может выполняться в ручном, полуавтоматическом или автоматическом режиме — в зависимости от конфигурации комплекса и требований предприятия.

4. Формирование слоя годной продукции

После контроля качества годные кирпичи поступают в зону компоновки. Автоматизированный модуль формирует слой заданной конфигурации из отфильтрованной продукции.

Слой подготавливается с учетом схемы штабелирования, размеров поддона, типа кирпича и требований к устойчивости транспортного пакета. Правильная компоновка слоя обеспечивает ровную геометрию будущего штабеля и удобство дальнейшей фиксации.

5. Паллетирование и формирование транспортного пакета

Когда слой кирпичей сформирован и точно спозиционирован на конвейере, робот №2 выполняет укладку изделий на поддон. Паллетирование происходит послойно, в соответствии с заданной программой.

Робот формирует транспортный штабель из готовой продукции, соблюдая требуемую схему укладки, высоту пакета и ориентацию кирпичей. Это позволяет получать устойчивые и аккуратные паллеты, готовые к упаковке, хранению и перевозке.

6. Выгрузка готового штабеля

Сформированные штабеля кирпича автоматически транспортируются по конвейеру в конечную зону комплекса. Далее выполняется фиксация транспортного пакета — например, стреппинг, обвязка или другая упаковочная операция.

Фиксация может быть организована вручную, полуавтоматически или с применением автоматизированного оборудования. После этого готовая продукция передается на склад или участок отгрузки.

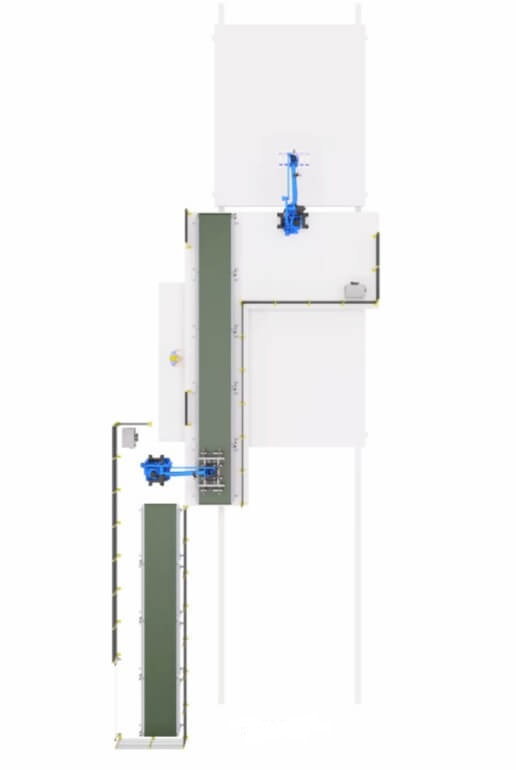

Состав роботизированного комплекса

В состав комплекса входит роботизированное оборудование, захватные устройства, конвейерная система, модуль формирования слоя, средства управления и безопасности.

Промышленные роботы RP32-180

В комплексе используются два промышленных робота RP32-180. Первый робот отвечает за разгрузку печной вагонетки после отжига, второй выполняет паллетирование кирпича и формирование транспортного штабеля на поддоне.

Такое разделение операций позволяет повысить производительность и обеспечить непрерывность технологического процесса.

Захватные устройства

Для перемещения кирпича применяются вакуумный и пневмомеханический захваты. Тип захвата подбирается с учетом массы, геометрии, поверхности изделия и температуры продукции после охлаждения.

Захватные устройства обеспечивают надежное удержание кирпича, точное позиционирование и аккуратное перемещение между технологическими зонами.

Конвейерная система

Конвейерная система обеспечивает передачу кирпича от зоны разгрузки к участку контроля качества, модулю компоновки слоя и зоне паллетирования. Она синхронизирует работу роботов и вспомогательных механизмов, поддерживая стабильный поток продукции.

Модуль компоновки слоя

Модуль компоновки формирует слой из годной продукции после браковки. Он обеспечивает правильное расположение кирпичей перед захватом вторым роботом и последующей укладкой на поддон.

Система управления и безопасности

Управление комплексом осуществляется через HMI-панель оператора. Рабочая зона оборудуется сетчатыми ограждениями, системой безопасности и светосигнальной колонной. Это обеспечивает контроль состояния оборудования и безопасную эксплуатацию роботизированного участка.

Преимущества роботизированного паллетирования кирпичей после отжига

Автоматизация разгрузки и укладки

Комплекс автоматизирует сразу несколько операций: разгрузку печной вагонетки, подачу кирпича на контроль, формирование слоя и паллетирование готовой продукции. Это снижает зависимость производства от ручного труда.

Повышение производительности участка

Промышленные роботы работают в стабильном темпе и обеспечивают повторяемость цикла. За счет этого сокращается время обработки продукции после печи и повышается пропускная способность участка.

Стабильное качество транспортных штабелей

Роботизированная укладка позволяет формировать ровные и устойчивые штабеля кирпича. Каждый слой размещается по заданной схеме, что повышает качество упаковки и удобство дальнейшей логистики.

Снижение влияния человеческого фактора

Автоматизация уменьшает вероятность ошибок при укладке, снижает риск повреждения изделий и обеспечивает стабильный результат независимо от смены персонала.

Возможность интеграции контроля качества

Комплекс предусматривает включение зоны браковки, где изделия могут проверяться вручную, полуавтоматически или автоматически. Это позволяет формировать транспортные пакеты только из годной продукции.

Безопасность производственного процесса

Рабочая зона роботов защищается ограждениями и системой безопасности. Это снижает риски для сотрудников при работе с тяжелыми изделиями, движущимися механизмами и автоматизированным оборудованием.

Технические особенности решения

Роботизированный комплекс по паллетированию кирпичей после отжига проектируется под параметры конкретного производства. При разработке учитываются тип кирпича, размеры изделий, масса продукции, формат печных вагонеток, требуемая производительность и схема укладки на поддон.

Основные технические особенности:

Области применения

Комплекс применяется на кирпичных заводах и предприятиях строительной керамики, где требуется автоматизировать участок после печи и подготовку готовой продукции к отгрузке.

Оборудование подходит для паллетирования:

• рядового строительного кирпича;
• облицовочного кирпича;
• керамического кирпича;
• полнотелого кирпича;
• пустотелого кирпича;
• керамических блоков и изделий схожего формата;
• готовой продукции после отжига или обжига.

Почему стоит заказать комплекс в ЭКОСВАР

Компания ЭКОСВАР разрабатывает роботизированные комплексы для паллетирования и автоматизации производственных линий под задачи конкретного предприятия. Мы учитываем особенности продукции, компоновку участка, формат поддонов, требования к качеству укладки и безопасности.

Преимущества работы с ЭКОСВАР:

Заказать роботизированный комплекс по паллетированию кирпичей после отжига

Роботизированный комплекс по паллетированию кирпичей после отжига позволяет автоматизировать разгрузку печных вагонеток, сортировку готовой продукции и формирование транспортных штабелей. Решение повышает производительность участка, снижает трудозатраты и обеспечивает стабильное качество паллетирования.

Для подготовки технического предложения специалистам ЭКОСВАР рекомендуется предоставить:

• тип и размеры кирпича;
• массу одного изделия;
• температуру продукции после выхода из печи и охлаждения;
• требуемую производительность участка;
• размеры печной вагонетки;
• размеры используемых поддонов;
• схему штабелирования;
• требования к контролю качества;
• способ фиксации транспортного пакета;
• планировку производственного участка;
• фото или видео действующей линии.

Специалисты ЭКОСВАР подберут оптимальную конфигурацию оборудования и разработают роботизированный комплекс для эффективного паллетирования кирпичей после отжига на вашем производстве.
