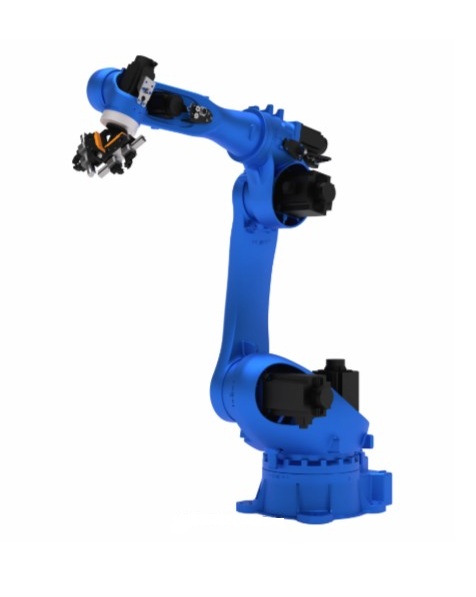

Робот для обслуживания станков CRP RA22-80-SR
Стоимость комплекта формируется в зависимости от целей и задач заказчика
Робот для обслуживания станков CRP RA22-80-SR купить
Промышленный шестиосевой робот RA22-80: высокая производительность для сложных задач
Модель RA22-80 — это мощный промышленный робот средней грузоподъёмности, созданный для комплексной автоматизации производственных процессов. Устройство эффективно справляется с широким спектром задач: от точной сборки и перемещения компонентов до загрузки/выгрузки заготовок и обслуживания технологического оборудования.
Ключевые параметры
Робот демонстрирует впечатляющие рабочие характеристики:
- максимальная грузоподъёмность — 80 кг;
- радиус действия — 2200 мм;
- точность позиционирования с повторяемостью ±0,08 мм;
- скорость перемещения — до 285∘/с.
Такое сочетание параметров позволяет охватить обширную рабочую зону и обеспечить высокую производительность без потери плавности движений — а значит, сократить тактовое время операций.
Конструктивные преимущества
В основе модели — вертикальная шарнирно‑сочленённая кинематическая схема с шестью степенями свободы. Это решение гарантирует:
- гибкое пространственное позиционирование инструмента;
- универсальность при выполнении сборочных, погрузочно‑разгрузочных и обслуживающих операций;
- стабильную динамику и точность в составе робототехнических комплексов.
Конструкция специально разработана для интенсивной эксплуатации в условиях высокой цикличности. Кинематическая жёсткость и продуманное демпфирование обеспечивают надёжную работу с пассивными и малосиловыми инструментами при средних нагрузках.
Особенности исполнения
Инженеры уделили особое внимание надёжности и удобству интеграции:
- силовые и сигнальные кабели, а также пневмолинии проложены внутри конструкции (через полости плеча и предплечья) — это защищает их от внешних воздействий и продлевает срок службы;
- предусмотрены встроенные пневмоканалы (2×∅10 мм) для подключения дополнительного оборудования;
- 26‑контактный интерфейс ввода‑вывода упрощает подключение захватов и технологической оснастки.
Технические характеристики
| Форма руки | Вертикальный узловой шарнир |
| Степень подвижности | 6 осей |
| Максимальная нагрузка | 80 кг |
| Диапазон движения по Осям: | |
| Ось 1 | -180°~180° |
| Ось 2 | -75°~160° |
| Ось 3 | -80°~165° |
| Ось 4 | -170°~170° |
| Ось 5 | -125°~125° |
| Ось 6 | -360°~360° |
| Максимальная скорость движения по Осям: | |
| Ось 1 | 130°/секунду |
| Ось 2 | 125°/секунду |
| Ось 3 | 124°/секунду |
| Ось 4 | 224°/секунду |
| Ось 5 | 190°/секунду |
| Ось 6 | 285°/секунду |
| Допустимый крутящий момент: | |
| Ось 4 | 328 Н·м |
| Ось 5 | 328 Н·м |
| Ось 6 | 198 Н·м |
| Допустимый момент инерции: | |
| Ось 4 | 35.06 кг·м² |
| Ось 5 | 35.06 кг·м² |
| Ось 6 | 15.38 кг·м² |
| Точность повторного позиционирования | ±0.08 мм |
| Максимальный охват | 2200 мм |
| Вес робота | 713 кг |
| Уровень шума | Менее 80 Дб |
| Способ крепления | к поверхности пола |
| Требования к условиям Использования: | |
| Средняя температура | 0-45°C |
| Относительная влажность | 20-85% (без конденсата) |
| Вибрации | < 0.5 G |
| Другие | Робот должен быть установлен вдалеке от горючих или коррозионных жидкостей и газов, источников электрических помех |
| Уровень IP | Корпус IP54，Манипулятор IP67 |
| Преимущества | Компактные размеры, высокая скорость, высокая точность, легкое управление, обширные области применения |
| Применение | Фрезерование, сборка, перемещение, шлифовка, резка |
Безопасность и защита
Модель оснащена современной системой аварийной остановки с двухканальной архитектурой безопасности и встроенной фильтрацией — это гарантирует оперативное отключение в нештатных ситуациях. Уровень защиты компонентов соответствует отраслевым стандартам:
- запястье — IP67 (полная пыленепроницаемость и защита от кратковременного погружения в воду);
- остальные элементы конструкции — IP54 (защита от пыли и брызг воды с любого направления).
Стандартное исполнение предусматривает напольное размещение робота, что облегчает интеграцию в существующую производственную линию.
Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
