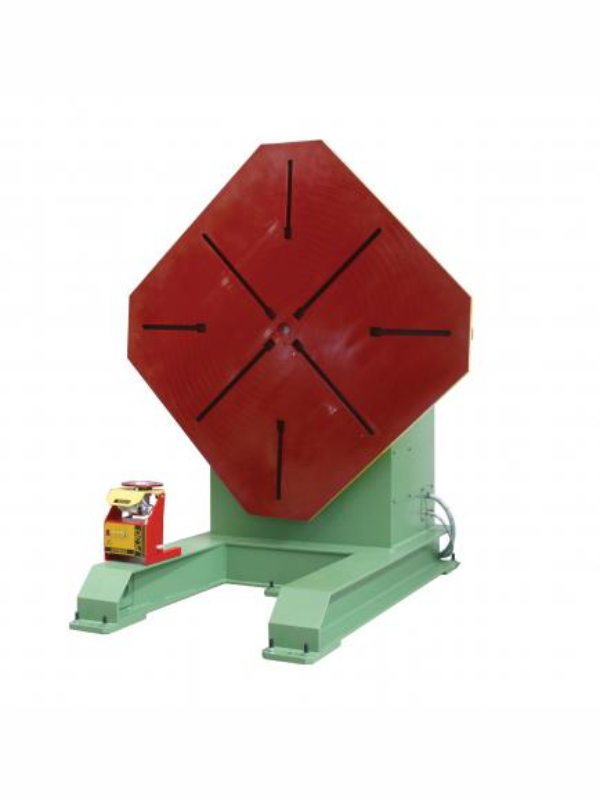

Cварочный вращатель Mecome Серия TRV грузоподъемностью от 1000 до 25000 кг
вращатель сварочный, роликовые сварочные вращатели, вращатели сварочные универсальные, сварочные вращатели цена, сварочный манипулятор вращатель
Технические характеристики сварочных вращателей Mecome серии TRV
Вращатели с горизонтальной осью вращения серии TRV подходят для позиционирования больших заготовок, таких как рамы грузовых автомобилей. Грузоподъемность вращателей данной серии от 1000 до 25000 кг. Вращение планшайбы осуществляется с помощью двигателей, оснащенным тахогенератором, который сохраняет скорость вращения постоянной.
Данные вращатели могут быть нескольких модификаций:
- с фиксированоой осью вращения мод. TRFV;
- с подъемной осью вращения мод. TREV. Перемещение осуществляется с помощью гидравлического цилиндра, управляемого программируемым логическим контроллером.
Существует два исполнения таких вращателей:
- стационарные;
- холостого хода, перемещающиеся по направляющим.
|
Модель |
Грузоподъемность, кг |
|---|---|
|
TRFV 1000 |
1000 |
|
TRFV 3000 |
3000 |
|
TRFV 5000 |
5000 |
|
TRFV 10000 |
10000 |
|
TRFV 16000 |
16000 |
|
TRFV 25000 |
25000 |
Технические харатеристики
|
Модель |
TRFV 1000 |
TRFV 3000 |
TRFV 5000 | |
|---|---|---|---|---|
|
P1 |
Грузоподъемность (планшайба в крайнем верхнем положении), кг |
500 |
1500 |
2500 |
|
P2 |
Грузоподъемность (планшайба в центральном положении), кг |
1000 |
3000 |
5000 |
|
Mt |
Крутящий момент, кг*м |
110 |
210 |
420 |
|
Mf |
Изгибающий момент, кг*м |
250 |
750 |
1250 |
|
А |
Расстояние от планшайбы до центра тяжести, мм |
500 |
500 |
500 |
|
Vr min |
Скорость вращения (минимальная), об/мин |
0,040 |
0,027 |
0,020 |
|
Vr min |
Скорость вращения (максимальная), об/мин |
1,20 |
0,80 |
0,60 |
|
D |
Диаметр планшайбы, мм |
800 |
800 |
1000 |
|
H1 |
Высота до оси вращения планшайбы |
1000 |
1000 |
1000 |
|
Модель |
TRFV 10000 |
TRFV 16000 |
TRFV 25000 | |
|---|---|---|---|---|
|
P1 |
Грузоподъемность (планшайба в крайнем верхнем положении), кг |
5000 |
8000 |
12500 |
|
P2 |
Грузоподъемность (планшайба в центральном положении), кг |
10000 |
16000 |
25000 |
|
Mt |
Крутящий момент, кг*м |
800 |
1300 |
1600 |
|
Mf |
Изгибающий момент, кг*м |
2500 |
4000 |
6250 |
|
А |
Расстояние от планшайбы до центра тяжести, мм |
500 |
500 |
500 |
|
Vr min |
Скорость вращения (минимальная), об/мин |
0,019 |
0,013 |
0,012 |
|
Vr min |
Скорость вращения (максимальная), об/мин |
0,58 |
0,40 |
0,36 |
|
D |
Диаметр планшайбы, мм |
1200 |
1500 |
1500 |
|
H1 |
Высота до оси вращения планшайбы |
1000 |
1000 |
1000 |
